Quadri estraibili di bassa tensione GCK

Ceho può essere il vostro fornitore di quadri estraibili a bassa tensione GCK, godetevi i nostri prodotti di alta qualità e prezzi competitivi. Il pannello di controllo GCK adotta il collegamento a bullone. Il pannello di controllo completo è costituito da diversi componenti quali porta, pannello di cablaggio, deflettore, telaio di supporto, cassetto e sbarra collettrice. Il framework di base è una combinazione di FA 28 o KB (tipo C). Tutte le parti strutturali sono collegate tramite viti autofilettanti. La porta, il pannello, il deflettore, il telaio di supporto e il cassetto sono assemblati in un pannello di controllo completo come richiesto. La dimensione dei fori di montaggio del corpo del pannello e delle parti varia entro E= 25 mm, il che è flessibile e comodo da installare. L'altezza della cassettiera è divisa nelle serie 1/2 unità, 200 mm, 300 mm, 400 mm, 500 mm e 600 mm. L'altezza del cassetto è determinata dalla corrente del circuito e l'altezza di installazione virtuale è 1800 mm.

L'unità funzionale estraibile del pannello di controllo GCK adotta uno speciale meccanismo push-pull con struttura leggera e buona intercambiabilità. Indica lo stato di bloccaggio meccanico della posizione operativa, della posizione di test e della posizione di isolamento. La maniglia di manovra può essere dotata di lucchetto. Il telaio e le parti metalliche interne sono zincate per garantire una messa a terra affidabile.

Condizioni operative

1. Temperatura ambiente: -5 ~+40;

2. Umidità relativa: media giornaliera  95%, media mensile  90%;

3. Tipo indoor, altitudine 2000 m;

4. Intensità del terremoto 8 gradi;

5. Occasioni senza materia infiammabile ed esplosiva, senza sostanze chimiche corrosive e frequenti vibrazioni gravi.

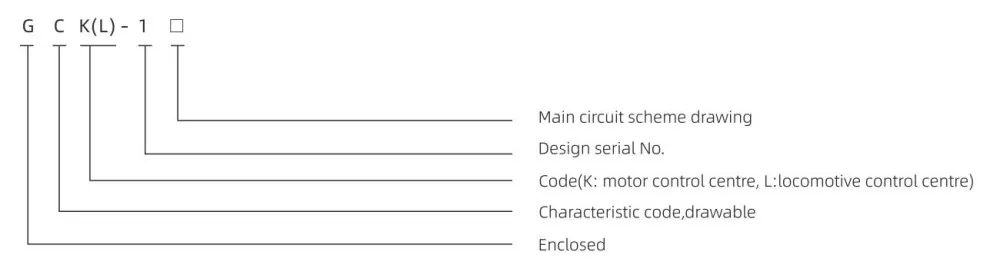

Modello

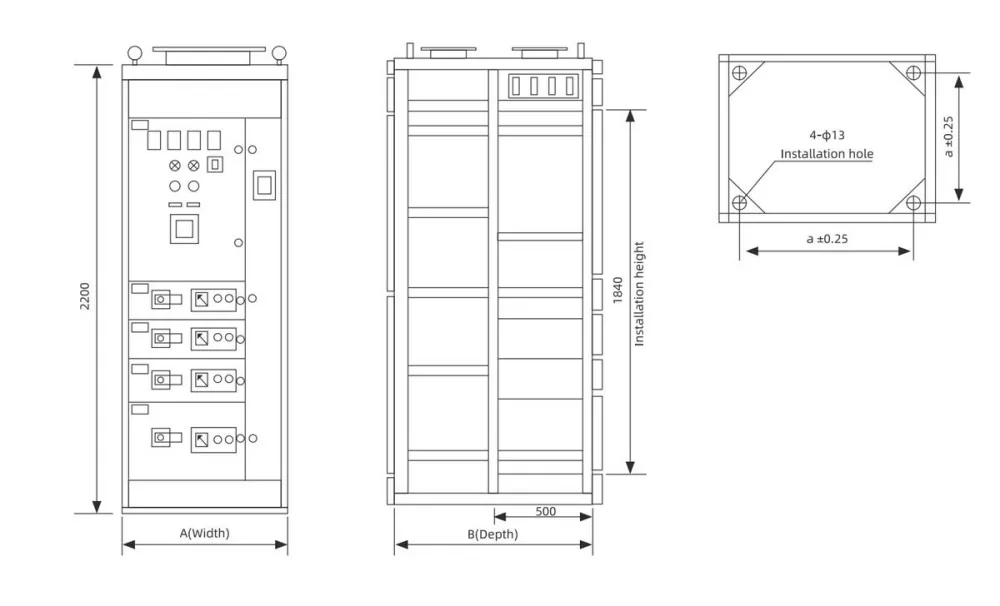

Dimensione di installazione
