Interruttore isolante ad alta tensione per esterni GW4

Puoi essere certo di acquistare l'interruttore di isolamento ad alta tensione per esterni Ceho GW4 dalla nostra fabbrica. È costituito da una base, supporti isolanti, parti conduttrici e un meccanismo di manovra. Ciascun palo ha due supporti, con una lama conduttiva montata sull'estremità superiore di ciascun supporto. Il contatto della lama è situato tra i due supporti. Un manicotto del cuscinetto è montato sull'estremità inferiore del supporto. Azionata dal meccanismo di manovra, la lama può ruotare orizzontalmente di 90°, aprendo e chiudendo l'interruttore.

Caratteristiche strutturali

● Tipo rotante orizzontale a doppia colonna: due isolatori per polo, la lama di contatto ruota orizzontalmente di 90° al centro per completare la chiusura e l'apertura, l'interruzione è visibile, soddisfacendo i requisiti delle "cinque protezioni".

● Tutte le serie possono essere dotate di interruttori di messa a terra: è possibile selezionare la messa a terra singola, doppia o nessuna messa a terra, l'interruttore di messa a terra e l'interruttore principale sono interbloccati.

● Meccanismo operativo flessibile: configurazione standard dell'interruttore di isolamento ad alta tensione per esterni GW4 CS11 (manuale) o CS17 (con tipo con messa a terra), meccanismo elettrico CJ6 opzionale per il funzionamento remoto.

● Elevata resistenza alla corrosione: le parti conduttrici sono argentate/stagnate, le parti in acciaio sono zincate a caldo o acciaio inossidabile, la base è in lega di alluminio o acciaio zincato a caldo, adatta per aree costiere e fortemente inquinate.

● Design modulare: tre poli sono collegati da una biella, la regolazione di fase può essere eseguita rapidamente sul posto, angolo di installazione regolabile da 0–30°.

Perchè sceglierci?

◆ L'interruttore di isolamento ad alta tensione per esterni GW4 adotta una struttura di apertura e commutazione dei contatti a doppia colonna, con pulizia automatica dei contatti e migliore affidabilità dei contatti.

◆ Le dita di contatto sono realizzate con un nuovo tipo di materiale ad alta resistenza, alta conduttività ed elevata elasticità. I contatti vengono bloccati dalla forza elastica delle dita di contatto stesse, evitando la diminuzione della forza di bloccaggio del contatto causata dalla corrosione della molla e dalla ricottura termica, prevenendo così un circolo vizioso di maggiore resistenza di contatto e riscaldamento esacerbato dei contatti.

◆ La parte rotante dell'interruttore è progettata per un funzionamento esente da manutenzione. La base rotante adotta una struttura sigillata, impedendo l'ingresso di vapore acqueo, polvere e gas nocivi. Ciò garantisce che i cuscinetti e il grasso a base di litio al bisolfuro di molibdeno funzionino sempre in un buon ambiente, prevenendo ruggine, perdita di grasso e essiccazione, garantendo così che la coppia operativa dell'interruttore di isolamento ad alta tensione per esterni GW4 non aumenti dopo un funzionamento a lungo termine. Vengono utilizzati perni in acciaio inox abbinati alla struttura portante autolubrificante oil-free; i componenti in acciaio sono zincati a caldo, garantendo flessibilità, leggerezza, affidabilità e assenza di ruggine.

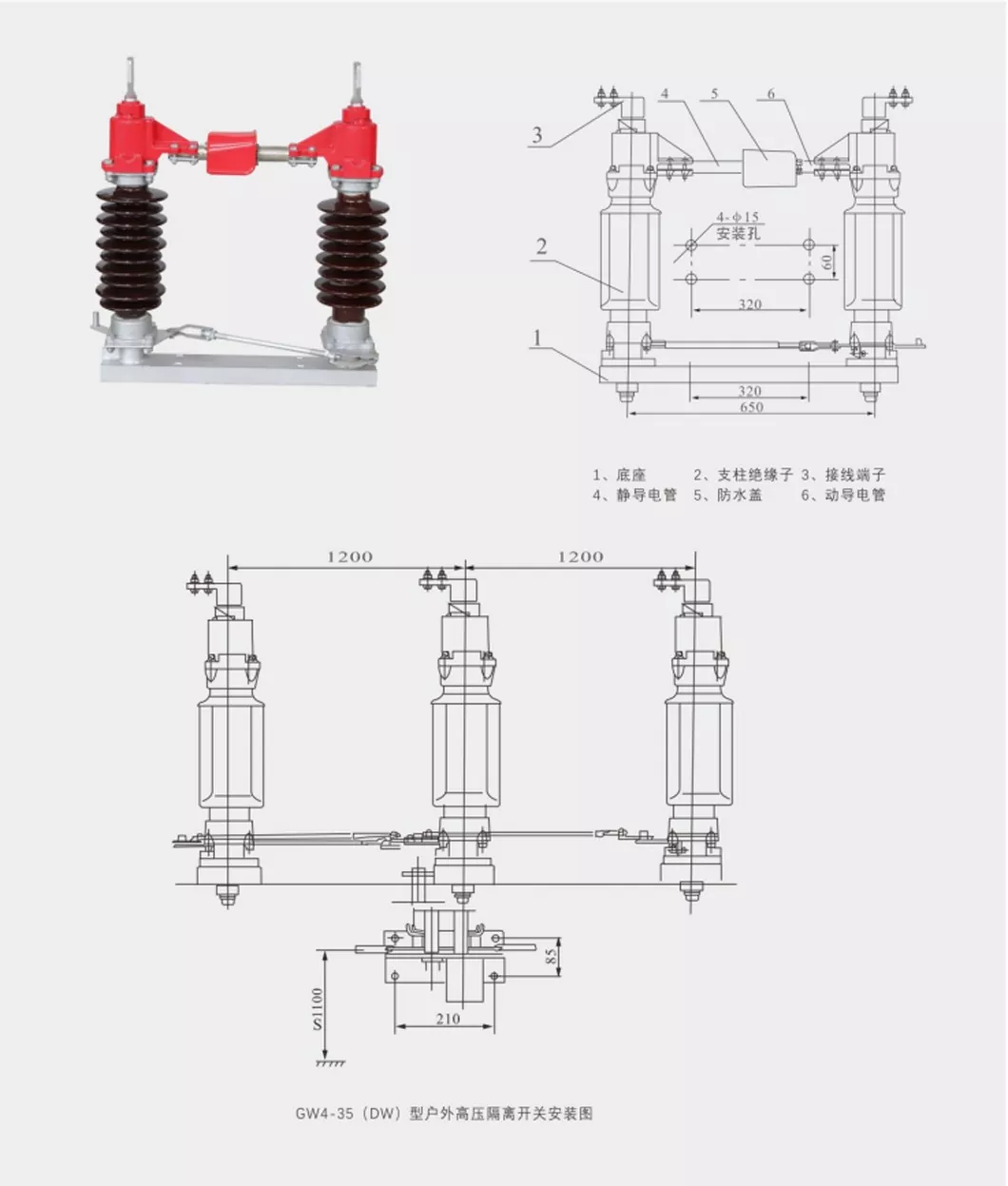

Forma e dimensioni di installazione

Principali parametri tecnici
