Interruttore di isolamento ad alta tensione per esterni GW9

Ceho è un produttore e fornitore specializzato nella fornitura di interruttori di isolamento ad alta tensione per esterni GW9. Gli interruttori della serie GW9 sono adatti per apparecchiature elettriche esterne ad alta tensione con tensioni nominali trifase CA 50 Hz di 0 kV/15 kV/20 kV. Vengono utilizzati per l'isolamento elettrico delle linee di trasmissione ad alta tensione durante il trasferimento a vuoto, la manutenzione delle sbarre collettrici ad alta tensione, gli interruttori automatici e altre apparecchiature elettriche, nonché per l'isolamento elettrico delle linee ad alta tensione sotto tensione. Il nostro prodotto può essere suddiviso in piccoli condensatori e circuiti di isolamento della corrente induttiva. La sua struttura è semplice e ragionevole, utilizza accessori in rame-alluminio, un alloggiamento sigillato in acciaio inossidabile e una base zincata a caldo, fornendo un'eccellente resistenza alla pressione e alla corrosione e prestazioni affidabili. Leggero e facile da installare, non richiede pulizia o manutenzione regolare, è adatto a varie sezioni e diramazioni di linee di distribuzione 10-20kV in aree urbane e rurali, nonché a sezioni di manutenzione con punti di disconnessione chiaramente visibili. L'economico interruttore di isolamento ad alta tensione per esterni GW9 è un comodo dispositivo elettrico ad alta tensione per esterni.

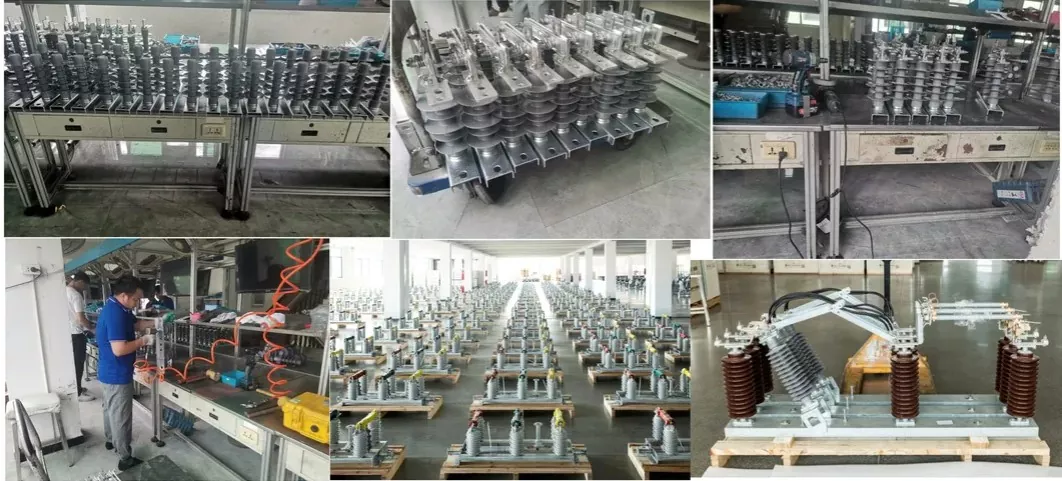

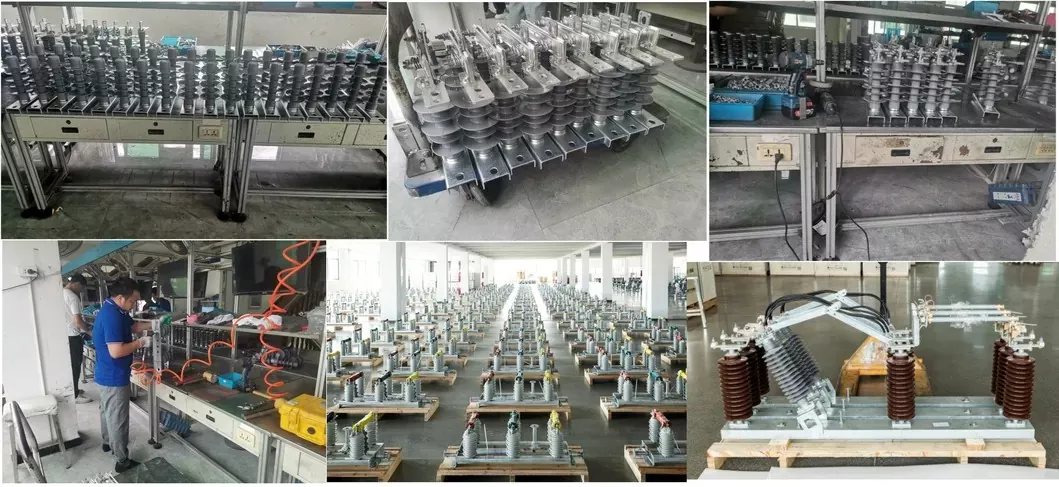

La nostra fabbrica

(H) Il sezionatore/interruttore di isolamento CA monofase ad alta tensione per esterni serie GW9-12 (di seguito denominato "sezionatore/interruttore di isolamento") viene utilizzato per la commutazione di linee da 10 kV sotto tensione e senza carico e per l'isolamento elettrico di bus ad alta tensione revisionati, interruttori automatici e altre apparecchiature elettriche da linee ad alta tensione sotto tensione.

I sezionatori/interruttori di isolamento sono conformi agli standard tecnici degli interruttori di isolamento e di messa a terra di tensione e corrente GB/T 1985-2014, degli interruttori di isolamento e di messa a terra CA ad alta tensione DL/T 486-2010.

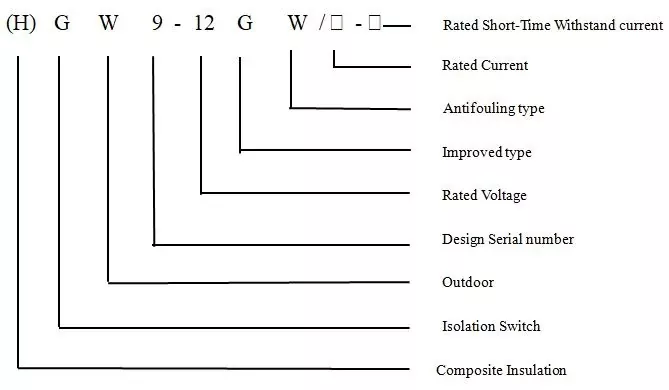

MODELLO E SIGNIFICATO

Condizioni ambientali per l'uso

1. Altitudine: non superiore a 1000 metri. Se l'altitudine è superiore a 1000 metri, il livello di isolamento termico nominale deve essere adeguato di conseguenza.

2. Temperatura ambiente: limite superiore +45℃, limite inferiore -40℃, temperatura media del mese più caldo 30℃, differenza massima di temperatura giornaliera 25K.

3. Intensità della radiazione solare (esterno): 0,1 W/cm²

4. Velocità del vento/pressione del vento (esterno): 0,5 m/s / 700 Pa

5. Grado di inquinamento: Classe E

6. Spessore della glassa: non superiore a 20 mm

7. Umidità: umidità relativa media giornaliera non superiore al 95%, umidità relativa media mensile non superiore all'80%

8. Prestazioni sismiche: accelerazione orizzontale 0,3 m/2, accelerazione verticale 0,15 m/s²

9. Fattore di sicurezza: onda a tre periodi di risonanza sinusoidale, fattore di sicurezza maggiore di 1,67.

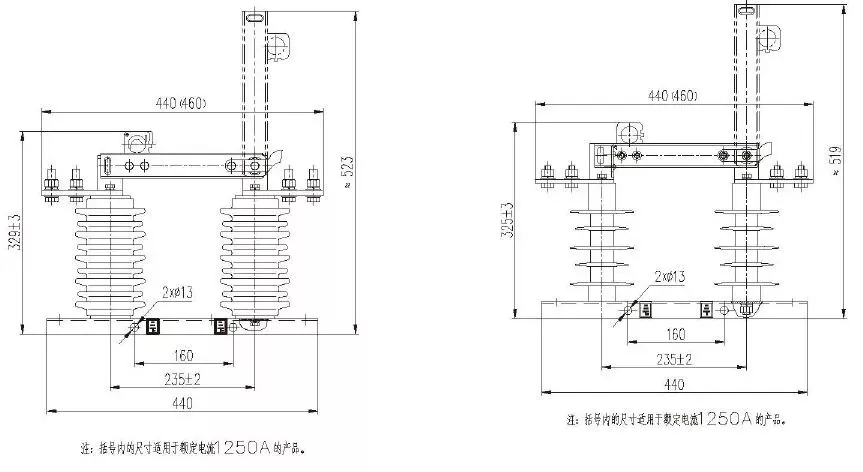

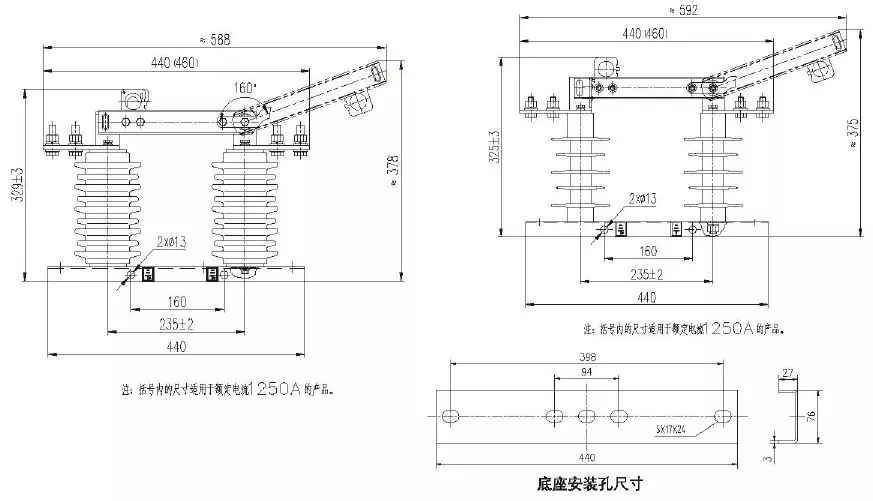

PROFILO E DIMENSIONI DI INSTALLAZIONE

Dati tecnici

Vantaggi principali

1. Struttura del prodotto e resistenza alla corrosione significativamente migliorate. Quando è chiusa, la piastra conduttiva ha una funzione autobloccante. Per aprire è sufficiente tirare il gancio di bloccaggio per sbloccarlo automaticamente. La base è dotata di molla conduttiva e coperchio a molla; il dispositivo autobloccante comprende una piastra di bloccaggio, un gancio di bloccaggio e una molla del gancio di bloccaggio. Tutte le parti standard sono realizzate in acciaio inossidabile non magnetico SUS304 con finitura lucida ed eccellente resistenza alla corrosione.

2. La piastra conduttiva non ha blocco di arresto; l'angolo massimo di apertura della rotazione non è inferiore a 160 gradi e la base della piastra conduttiva non ha clip in acciaio inossidabile. Per mantenere la forza di bloccaggio del contatto vengono utilizzati processi di passivazione, rivettatura e installazione ad alta elasticità.

3. I componenti del circuito principale dell'interruttore di isolamento ad alta tensione per esterni GW9 utilizzano rame rosso T2. I contatti e i terminali stazionari sono stampati integralmente, risolvendo completamente i problemi di contatto causati dalla saldatura di contatti e terminali stazionari in passato.

4. Tutti i componenti conduttivi del circuito principale sono argentati con uno spessore non inferiore a 20 mm e sottoposti a un trattamento antiossidante sigillato. La placcatura superficiale è brillante e durevole, possiede una forte resistenza all'ossidazione, un'eccellente conduttività e una resistenza del circuito di 80 mmΩ.

5. I terminali di cablaggio adottano una struttura a doppio foro, realizzata in lega di rame duro, con placcatura esterna in argento.

6. Questo interruttore utilizza una molla di contatto a pressione esterna, con i contatti conduttivi che entrano in contatto con la struttura ad "arco fisso", fornendo una pressione altamente uniforme e una funzione autopulente. La pressione di contatto rimane costante per un lungo periodo, garantendo la sicurezza e l'affidabilità del prodotto durante il funzionamento a lunga distanza.

7. L'isolante è realizzato in materiale composito in ceramica o gomma siliconica ad alta resistenza ed è progettato con un'ampia distanza di dispersione, soddisfa i requisiti antinquinamento di Classe E e possiede buone capacità antinquinamento e caratteristiche di funzionamento a lunga distanza.

8. La distanza minima dalle parti mobili dell'interruttore di isolamento ad alta tensione per esterni GW9 al suolo è maggiore di 200 mm e la distanza tra le interruzioni è maggiore di 230 mm, rendendolo adatto per aree ad alta quota.
