Unità principale ad anello isolato in gas ecologico HB-12

Ceho è un produttore in Cina e puoi acquistare con fiducia la nostra unità principale ad anello isolato in gas ecologico HB-12. E ti offriremo il miglior servizio post-vendita e consegne puntuali. Questa unità principale ad anello è un set completo di dispositivi di distribuzione dell'alimentazione da 12 KV, CA trifase 50 Hz, sistema a bus singolo e segmento bus singolo.

Invia richiesta

Descrizione del prodotto

L'unità principale ad anello isolato in gas ecologico HB-12 è un set completo di apparecchiature di distribuzione con una tensione di 12 KV, CA trifase 50 Hz, sistema a sbarre singole e sezione a sbarre singole. Ha una struttura semplice, un funzionamento flessibile, un interblocco affidabile e un'installazione conveniente. A diversi utenti possono essere fornite soluzioni tecniche soddisfacenti per diverse applicazioni. Adottando la tecnologia dei sensori, la tecnologia di controllo automatico e la tecnologia dell'informazione, insieme a prestazioni tecniche avanzate e soluzioni di assemblaggio semplici e flessibili, è in grado di soddisfare le richieste del mercato in continua evoluzione ed è adatto ai requisiti intelligenti delle reti elettriche.

L'unità principale ad anello isolato in gas ecologico HB-12 è applicabile alle reti ad anello di cavi industriali e civili e ai progetti di terminali di rete di distribuzione. Per quanto riguarda la ricezione e la distribuzione di energia elettrica, è particolarmente adatto per la distribuzione di energia in aree residenziali urbane, piccole sottostazioni secondarie, centralini, scatole di derivazione cavi, sottostazioni a scatola, imprese industriali e minerarie, centri commerciali, aeroporti, metropolitane, produzione di energia eolica, ospedali, impianti sportivi, ferrovie, tunnel e altri luoghi.

Condizioni di servizio

Temperatura dell'aria ambiente: -40℃-+50℃

Umidità: Valore relativo medio massimo, giornaliero<95%, mensile<90%

Altitudine: ≤4000 M

Resistenza sismica: 8 gradi

L'utilizzo a condizioni speciali può essere negoziato

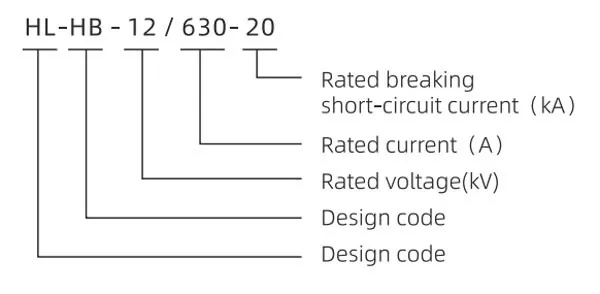

Modello

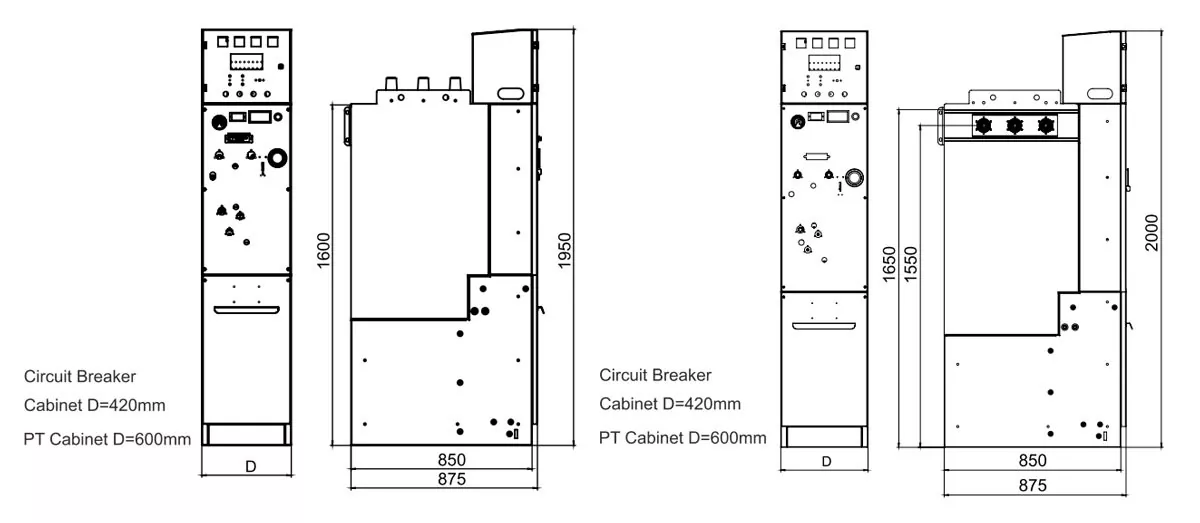

Dimensioni del quadro

Dimensioni del mobile (L×P×A)	Armadio interruttore automatico	Armadio di collegamento via cavo	Armadio PT
Massima espansione	420×850×1950	420×850×1950	600×850×1950
Espansione laterale	420×850×2000	420×850×2000	600×850×1950

Parametro tecnico

I principali parametri tecnici della RMU isolata in gas ambientale

Tensione nominale	kV	12
Corrente nominale	A	630
Metodo di estinzione dell'arco		Tubo del vacuostato
Metodo di isolamento		Aria pura o azoto
Corrente di interruzione nominale di cortocircuito	kV	20
Tempi di interruzione nominali di cortocircuito	Volte	30
Corrente di chiusura nominale di cortocircuito (picco)	kV	50
Corrente nominale ammissibile di breve durata 3 s (rms)	IL	20 (Circuito principale), 17, 4 (Circuito di terra)
Corrente nominale di tenuta di picco	IL	50 (Circuito principale), 43, 5 (Circuito di terra)
Tensione di resistenza alla frequenza industriale (1 minuto)	kV	42 (Fase-terra, fase-fase), 48 (interruzione)
Tensione di tenuta all'impulso di un fulmine	kV	75 (fase-terra, fase-fase), 85 (interruzione)
Scarico parziale	computer	≤20
Sequenza nominale di operazioni di vcbs		O-0.3s-co-180s-co
Resiste ai guasti da arco interno	KA\S	20/0,5
Vita meccanica	Volte	10000 (VCB) 3000 (Sezionatore, Sezionatore di terra)
Resistenza del circuito principale di ciascuna fase	mΩ	120
Corrente di chiusura nominale di cortocircuito del sezionatore di terra (valore di picco)	IL	43, 5
Tempi di chiusura del sezionatore di terra	Volte	2
Grado di protezione	MPa	IP67 (scatola del gas), IP4X (custodia del corpo)
Pressione nominale del gas (pressione relativa)	MPa	0.02
Pressione minima del gas operativo	0/0	0
Tasso di perdita annuo nominale	ppm	0.01
Contenuto di umidità nell'airbox	kV	≤150
Tensione di tenuta alla frequenza industriale del circuito ausiliario (1 min)		2

Principale parametro tecnico dell'interruttore

Tensione nominale	12
Corrente nominale	630
Corrente di interruzione nominale di cortocircuito	20
Corrente di chiusura nominale di cortocircuito (picco)	50
Corrente nominale ammissibile di breve durata 3 s (rms)	20
Corrente nominale di tenuta di picco	50
Sequenza nominale di operazioni	O.-0.3s-C.O.-180s-C.O.
Tensione di resistenza alla frequenza industriale (1 minuto)	42 (Fase-terra, fase-fase), 48 (interruzione)
Tensione di tenuta all'impulso di fulmine (picco)	75 (Fase-terra, fase-fase), 85 (interruzione)
Scarico parziale	≤5
Vita meccanica	10000
Resistenza del circuito principale per fase	≤110
Spaziatura dei contatti	9±1
Eccessione della pressione di contatto	3±0,5
Pressione finale di contatto	1800±100N
Apertura trifase (diverse fasi)	≤1
Tempo di rimbalzo della chiusura del contatto	≤2
Orario di chiusura	≤70
Orario di apertura	≤60
Velocità media di apertura	1,1+0,2
Velocità media di chiusura	0,8+0,2
Numero nominale di interruzioni di corrente di cortocircuito	30
