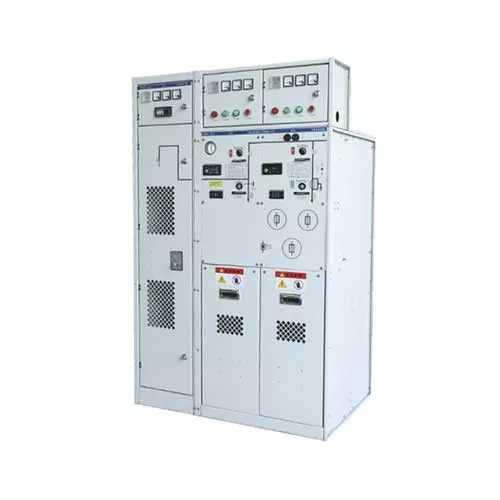

Unità principale ad anello riempito di gas SRM-12 completamente isolata

L'unità principale ad anello riempito di gas completamente isolata SRM-12 è un quadro di media tensione all'avanguardia progettato per l'uso nei sistemi di distribuzione elettrica a 12 kV. Questo prodotto fornisce protezione, controllo e distribuzione affidabili ed efficienti dell'energia elettrica. È ideale per applicazioni nelle reti elettriche urbane e industriali, garantendo la sicurezza e la stabilità della rete elettrica.

Caratteristiche strutturali

L'unità principale ad anello riempito di gas completamente isolata SRM-12 presenta un design completamente isolato, che migliora la sicurezza e l'affidabilità e previene il contatto accidentale con parti sotto tensione. La struttura chiusa fornisce protezione da polvere, umidità e altri inquinanti ambientali, garantendo durata e prestazioni a lungo termine. Il design modulare compatto semplifica l'installazione e l'integrazione in varie configurazioni del quadro. Utilizza il gas SF6, che offre eccellenti prestazioni di isolamento e prestazioni affidabili di estinzione dell'arco. Costruito con materiali robusti, può resistere a condizioni ambientali difficili e stress meccanici.

Metodo di installazione

1. Preparazione del sito: il luogo in cui verrà installato deve essere mantenuto pulito, asciutto e privo di polvere e altri contaminanti.

2. Installazione: Forniamo staffe di montaggio e accessori con cui montare l'RMU in modo sicuro su una superficie stabile e robusta.

3. Collegamento elettrico: collegare i cavi in ​​entrata e in uscita ai terminali specificati, che devono essere collegati saldamente, e questo processo deve effettuare collegamenti elettrici corretti secondo lo schema elettrico allegato.

4. Messa a terra: assicurarsi che la RMU sia adeguatamente messa a terra, altrimenti potrebbe esserci il rischio di scosse elettriche. Collegare il terminale di terra al bus di terra del quadro o dell'apparecchiatura di comando.

5. Test: dopo l'installazione, devono essere eseguiti test di resistenza di isolamento e continuità per verificare se l'installazione è corretta e il funzionamento è normale. Si consiglia di eseguire più volte le operazioni di apertura e chiusura per verificarne il funzionamento.

Specifiche tecniche

Condizioni ambientali

1. Temperatura ambiente: non superiore a +40 ºC, non inferiore a -15 ºC (a -30 ºC per consentire lo stoccaggio e il trasporto).

2. Altitudine: non superare i 1000 m.

3. Intensità del terremoto: non più di 8 gradi.

4. Pressione del vento: ≤700pa

5. Nessun pericolo di incendio, esplosione, sporcizia grave, corrosione chimica, nonché luoghi con vibrazioni intense
