Una guida rapida: differenze chiave e guida alla selezione per trasformatori a secco e trasformatori immersi in olio

Con l’accelerazione dello sviluppo di nuovi sistemi energetici, i trasformatori di distribuzione, in quanto apparecchiature critiche per la conversione dell’energia, svolgono un ruolo fondamentale nel determinare la sicurezza, l’efficienza energetica e i costi operativi e di manutenzione. Il mercato attuale è dominato da due categorie principali: trasformatori a secco e trasformatori in olio. Questi due tipi differiscono significativamente in termini di isolamento e raffreddamento, sicurezza e prestazioni ambientali, scenari applicabili ed efficienza dei costi. In conformità con lo standard obbligatorio di efficienza energetica GB 20052-2024, questo articolo fornisce un'analisi completa delle differenze tra questi due tipi di apparecchiature, offrendo un riferimento autorevole per la selezione ingegneristica.

I. Differenze fondamentali fondamentali: differenze nei metodi di isolamento e raffreddamento

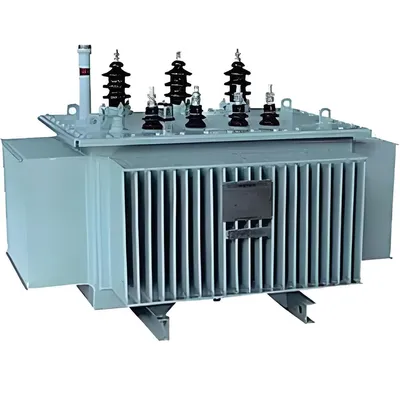

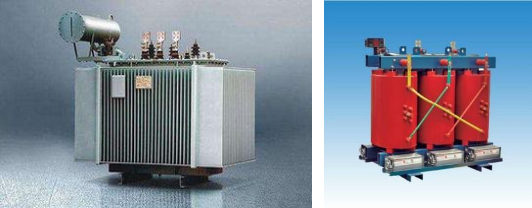

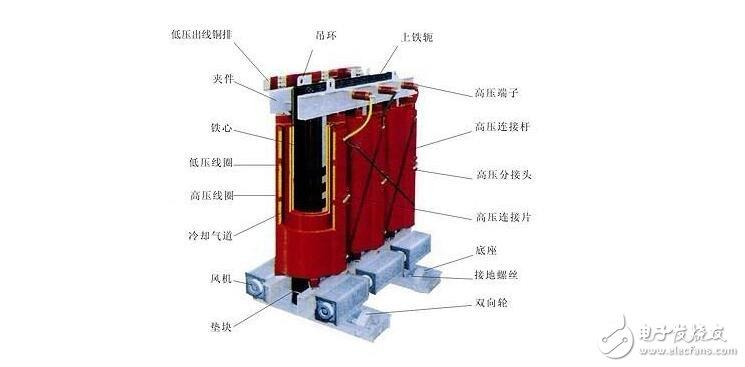

I trasformatori a secco utilizzano l'aria come mezzo di raffreddamento. Gli avvolgimenti sono isolati mediante colata sotto vuoto di resina epossidica o impregnazione di carta Nomex, eliminando la necessità di mezzi liquidi. Presentano una struttura semplice e non presentano alcun rischio di perdite. I trasformatori immersi in olio utilizzano olio isolante sia come mezzo di raffreddamento che come mezzo isolante. Il nucleo e gli avvolgimenti sono immersi nel serbatoio dell'olio e fanno affidamento sulla circolazione dell'olio per la dissipazione del calore. Questa tecnologia è matura e offre una gamma più ampia di capacità. Questa differenza progettuale fondamentale determina la divergenza complessiva tra i due in termini di sicurezza, impatto ambientale, funzionamento e manutenzione.

II. Confronto tra sei dimensioni chiave

Elemento di confronto	Trasformatore a secco	Trasformatore immerso nell'olio
1. Sicurezza e protezione ambientale	A prova di fuoco, a prova di esplosione e senza inquinamento. Conforme agli standard di isolamento di classe F/H. Nessun rischio di perdite d'olio o combustione. Conforme al codice antincendio GB50016. Ideale per aree densamente popolate e spazi sotterranei.	Rischio di perdite d'olio e incendio. Richiede coppe dell'olio e impianti antincendio. Le perdite di olio minerale possono contaminare il suolo e le fonti d'acqua, soggette a normative ambientali più severe.
2. Scenari applicativi	Preferito per luoghi interni ad alta sicurezza antincendio come complessi commerciali, data center, ospedali, scuole, metropolitane e seminterrati di grattacieli. La capacità della singola unità è principalmente inferiore a 2500 kVA.	Utilizzato principalmente in sottostazioni esterne, parchi industriali, stazioni di rinforzo eoliche e solari e alimentazione centralizzata ad alta capacità. Può coprire requisiti di potenza elevatissimi.
3. Installazione e manutenzione	Dimensioni ridotte, installazione flessibile, esente o a bassa manutenzione. Richiede solo controlli regolari di rimozione della polvere e controllo della temperatura. Brevi tempi di manutenzione in caso di spegnimento senza interrompere la produzione.	Richiede analisi regolari dei campioni di olio, rifornimento di olio e gestione delle perdite. Carico di lavoro di manutenzione pesante; cambio olio richiesto ogni 5-8 anni. Costo di manutenzione elevato per unità.
4. Costi ed economia	Il costo di acquisto iniziale è superiore del 15%-20%, ma i costi di manutenzione del ciclo di vita sono inferiori, offrendo prestazioni di costo a lungo termine superiori.	L'investimento iniziale è inferiore del 30%-50%, con un'eccezionale economia in scenari di grande capacità, ma costi operativi e di conformità più elevati.
5. Efficienza e perdite energetiche	Soddisfa l'efficienza energetica GB 20052-2024 Livello 1/2. Minori perdite a vuoto, maggiore risparmio energetico in condizioni di carico leggero.	Soddisfa l'efficienza energetica GB 20052-2024 Livello 1/2. Migliori prestazioni in termini di perdita di carico, più adatte per il funzionamento continuo gravoso.
6. Adattabilità ambientale	Debole resistenza all'umidità e alla polvere; richiede una protezione migliorata in ambienti ad elevata umidità e corrosivi.	Struttura sigillata stabile, maggiore adattabilità agli ambienti esterni difficili, con eccellente resistenza agli agenti atmosferici.

III. Attuazione di nuove normative: la selezione delle apparecchiature deve essere conforme agli standard

GB 20052-2024, uno standard nazionale obbligatorio per i trasformatori di potenza in vigore da febbraio 2025, specifica i gradi di efficienza energetica e i programmi di eliminazione graduale. La scelta di modelli a bassa efficienza è severamente vietata nei progetti di nuova costruzione e le apparecchiature esistenti ad alto consumo energetico devono essere gradualmente eliminate. Per la distribuzione di energia interna negli edifici civili, in conformità con le disposizioni obbligatorie di GB 51348-2019, devono essere selezionati trasformatori isolati con liquido di tipo secco o non infiammabile.

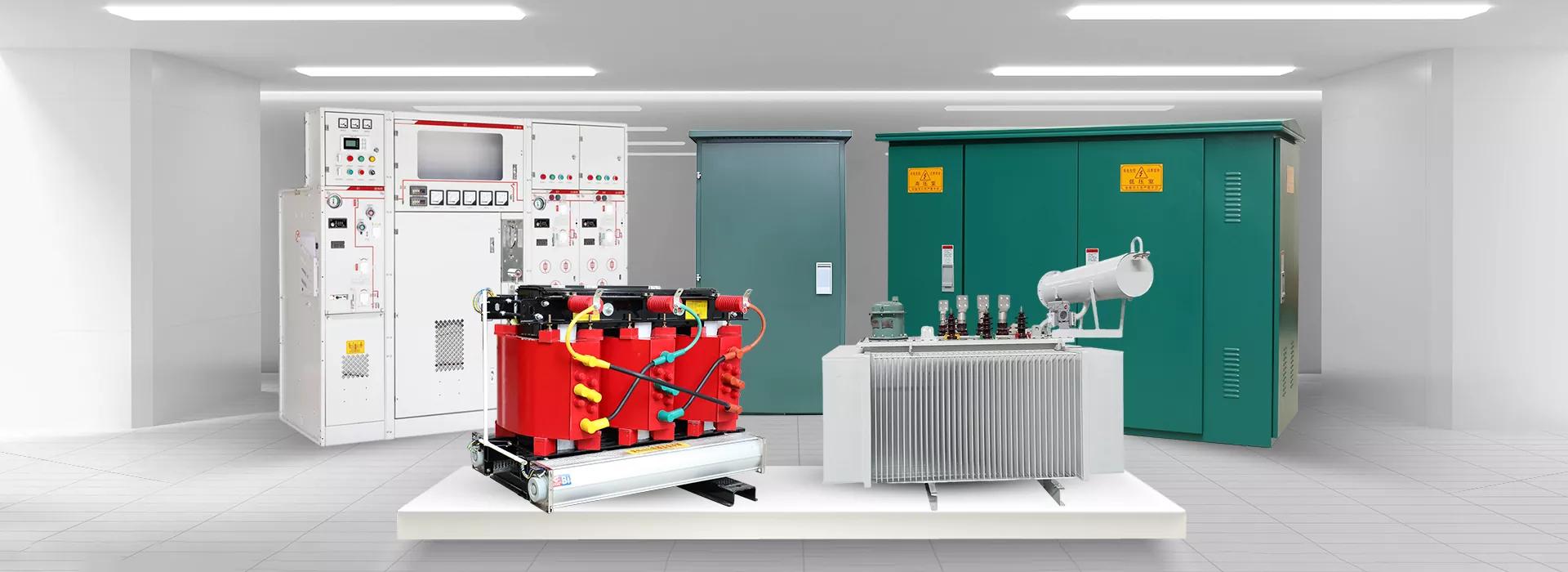

IV. Raccomandazioni per la selezione: corrispondenza precisa in base agli scenari applicativi

Scegli il tipo a secco: ambienti interni, aree ad alta occupazione, rigorosi requisiti di sicurezza antincendio, spazio limitato, fluttuazioni del carico leggero e attenzione alla protezione dell'ambiente e alla bassa manutenzione.

Scegli il modello a bagno d'olio: per uso esterno, carichi concentrati di grande capacità, carichi pesanti continui, ambienti difficili e situazioni in cui è prioritario ridurre i costi iniziali.

V. Tendenze del settore

Spinto da obiettivi di sicurezza e basse emissioni di carbonio, il tasso di penetrazione dei trasformatori a secco continua ad aumentare nelle reti di distribuzione urbana, nei data center e nei nuovi settori delle infrastrutture; I trasformatori immersi in olio, sfruttando la loro grande capacità e il loro rapporto costo-efficacia, rimangono dominanti nella trasmissione e trasformazione di energia all’aperto, nonché nelle applicazioni energetiche industriali. Questi due tipi di apparecchiature non si escludono a vicenda; piuttosto, si completano a vicenda in diversi scenari e lavorano insieme per supportare il funzionamento sicuro ed efficiente delle moderne reti elettriche.

I produttori di apparecchiature elettriche consigliano che la scelta debba bilanciare sicurezza, efficienza energetica, funzionamento e manutenzione e conformità normativa. Le decisioni dovrebbero essere prese in modo globale, tenendo conto delle caratteristiche del carico, degli ambienti di installazione e dei cicli di budget, per evitare aumenti dei costi, rischi per la sicurezza e rischi di conformità derivanti da una selezione errata.
