Cavo di alimentazione ad alta tensione

In qualità di produttore professionale di cavi di alimentazione ad alta tensione di alta qualità, Ceho ti offrirà il miglior servizio post-vendita. I cavi di alimentazione (cavi HV) si riferiscono solitamente a cavi di alimentazione con una tensione nominale di 66 kV e superiore. I cavi elettrici ad alta tensione vengono utilizzati per la trasmissione di energia di grande capacità e a lunga distanza e sono apparecchiature chiave che collegano centrali elettriche, sottostazioni e la principale rete elettrica urbana.

Invia richiesta

Descrizione del prodotto

Ceho è un produttore e fornitore specializzato nella fornitura di cavi elettrici ad alta tensione. In qualità di fornitore professionale di cavi, siamo responsabili della fornitura di vari cavi ad alta tensione, inclusi standard britannici, americani, europei, ecc. Naturalmente, possiamo anche personalizzare il tipo di cavi sotterranei ad alta tensione in base alle vostre esigenze.

Puoi consultarci sulle soluzioni di cavi via e-mail per facilitare la nostra progettazione e utilizzo in base ai requisiti specifici della tua applicazione e progetto.

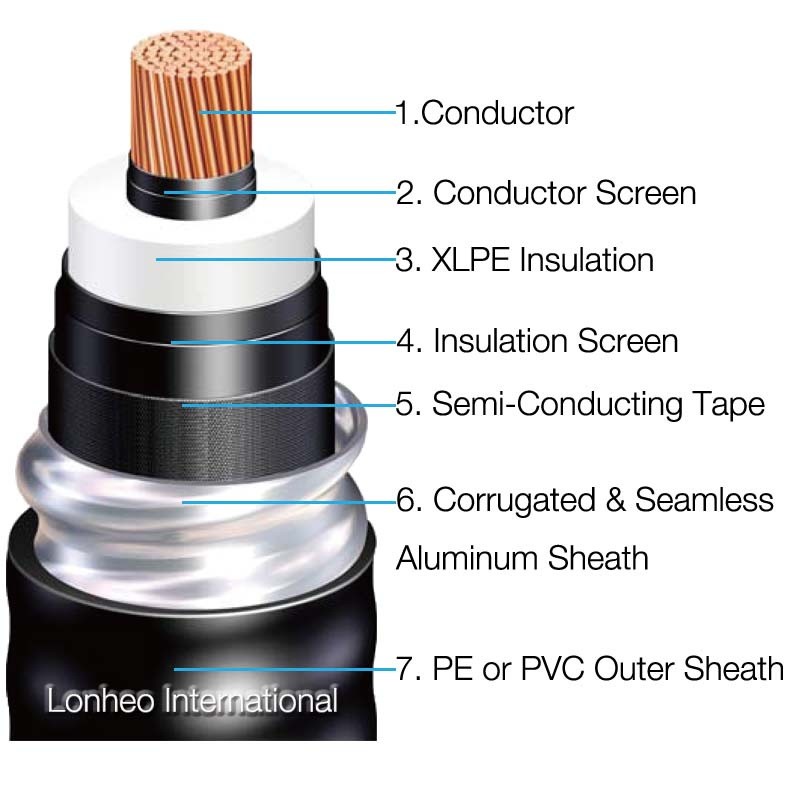

Siamo bravi a sfidare cavi di diverse quantità o lunghezze, o strutture tecnicamente difficili. La struttura tipica dei cavi ad alta tensione è costituita da fili centrali, strati isolanti interni, strati semiconduttori, armature in acciaio, materiali di riempimento e strati isolanti esterni. I cavi per scopi diversi utilizzano materiali diversi, ma i fili con anima sono tutti nuclei in rame o alluminio. L’alluminio è attualmente il materiale più utilizzato. Il rame è relativamente costoso e viene utilizzato solo in cavi da 35 kV e superiori.

Dati tecnici

Resistenza del conduttore	Secondo IEC60228 classe 2 e VDE 0295 classe 2
Temperatura operativa	Funzionamento continuo a 90°C
Temperatura di cortocircuito	250°C (5 secondi)
Temperatura di sovraccarico	130° C /100 ore all'anno max./
Tensione nominale uo/u	26/45 kV 38/66 kV
Tensione di sistema più alta uo/u, non superiore a	52 kV; 72,5 kV
Tensione di prova CA (») – 5 min CC (=) – 15 min	26/45 kV 38/66 kV 65 kV 90 kV
Raggio di curvatura	15 cavi DC
Livello di scarica parziale a 2*uo	Massimo. 5 pz
Temperatura di posa	Non meno di -5°C
Temperatura di sfruttamento	Da -30°C a 50°C
Test	Secondo IEC 60502-2 o DIN VDE 0276-620

Standard e certificazioni

●IEC 60840

●IEC 62067

● ANSI/ICEA S-108-720

● NEMA WC7/ICEA S-95-658

● È 7098

● BS-6622, BS 7835

Tipo di cavo

A seconda del tipo: cavo YJV, cavo VV, cavo YJLV, cavo VLV.

Simbolo Codice Significato

1 Codice d'uso categoria: ZR - ritardante di fiamma NH - resistente al fuoco ZA - ritardante di fiamma Classe A ZB - ritardante di fiamma Classe B ZC - ritardante di fiamma Classe C WD - a bassa emissione di fumi senza alogeni

2 Codice conduttore: T - nucleo in rame L - nucleo in alluminio

3 Codice Guaina: Guaina V-PVC Y-Polietilene

Codice a 4 strati corazzati: 2 cinture d'acciaio doppie, 3 fili d'acciaio tondi fini, 4 fili d'acciaio tondi spessi

5 Codice guaina esterna: 1 strato di fibra, 2 manicotti, 3 guaine in PE

Se hai domande sul contenuto di questa pagina o su questo prodotto via cavo, non esitare a inviarci un'e-mail e avremo i rappresentanti di vendita di cavi più professionali per rispondere alle tue domande.
