Cavo di alimentazione a bassa tensione

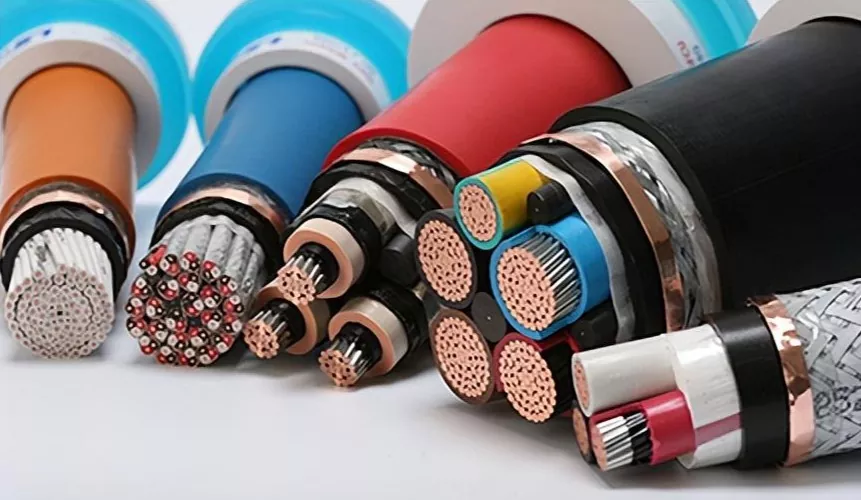

Vendita all'ingrosso di cavi di alimentazione a bassa tensione direttamente in fabbrica: 50% di sconto sugli ordini all'ingrosso. I cavi di Ceho includono cavi portacavi UL nelle dimensioni di potenza e cavi CSA Teck 90 (3 conduttori con terra o 4 conduttori con prodotti di terra) disponibili in una varietà di opzioni di schermatura o armatura. Indipendentemente dal cavo che sceglierai, sperimenterai un'affidabilità eccezionale e le massime prestazioni. I cavi di alimentazione a bassa tensione sono componenti essenziali nei moderni sistemi di alimentazione elettrica, progettati per trasmettere in modo efficiente l'elettricità attraverso reti a bassa tensione (LV), media tensione (MV) e alta tensione (HV). Questi cavi elettrici sono caratterizzati da eccellente conduttività, isolamento robusto e resistenza superiore al calore e agli agenti atmosferici, che li rendono adatti per applicazioni industriali, commerciali e infrastrutturali. Grazie a materiali avanzati e ingegneria di precisione, i cavi di alimentazione garantiscono una trasmissione di energia sicura, stabile e duratura in diversi ambienti.

Modulo di dimensionamento cavi a bassa tensione

Chiaramente, ambienti di installazione diversi richiedono design e materiali di cavi diversi. Il modulo di selezione di Ceho può calcolare le dimensioni dei cavi per posizioni specifiche in una rete in base a uno dei seguenti standard:

● Norma IEC 60364 5-52: Installazioni elettriche a bassa tensione – Parte 5-52: Selezione e installazione di apparecchiature elettriche – Sistemi di cablaggio.

● Metodo NEC: Codice elettrico nazionale NFPA-70-2011.

Questo modulo è adatto per sistemi trifase/monofase equilibrati radialmente. Il calcolo supporta materiali conduttori in rame o alluminio e materiali isolanti o tipi di cavi conformi agli standard pertinenti.

Calcoli

● Capacità di carico di corrente – Tenendo conto del metodo di installazione del cavo, il software determina la dimensione del cavo in base alla capacità di carico di corrente installata. I fattori da considerare quando si selezionano i cavi di alimentazione a bassa tensione includono, ma non sono limitati a, resistenza termica e temperatura del terreno e raggruppamento dei circuiti.

● Limiti di caduta di tensione in condizioni operative normali: calcolati in base alla formula standard di caduta di tensione. Il software determina la dimensione del cavo in base ai limiti di caduta di tensione specificati. I cavi di alimentazione a bassa tensione tengono conto della resistenza, della reattanza e della lunghezza del cavo e forniscono dati sulla caduta di tensione massima consentita.

● Capacità di resistenza al cortocircuito (solo standard IEC): calcola l'aumento della temperatura di cortocircuito in base alla corrente di guasto massima e alla durata del guasto. Questi parametri possono essere definiti o basati sull'analisi di cortocircuito eseguita.

● Se vengono eseguiti più calcoli sullo stesso dispositivo, verranno determinate le dimensioni ottimali e verranno consigliati cavi specifici dalla libreria dei cavi.

● La corrente a pieno carico e il fattore di potenza possono essere basati sull'analisi del flusso di potenza eseguita o definiti dall'utente.

Libreria via cavo

Il tipo di cavo è un fattore chiave nella scelta del cavo. Il software di Ceho include una libreria completa di cavi contenente cavi unipolari, tripolari e tripolari con conduttore di terra. Tutti i dati nominali e di configurazione del cavo sono disponibili per il calcolo.

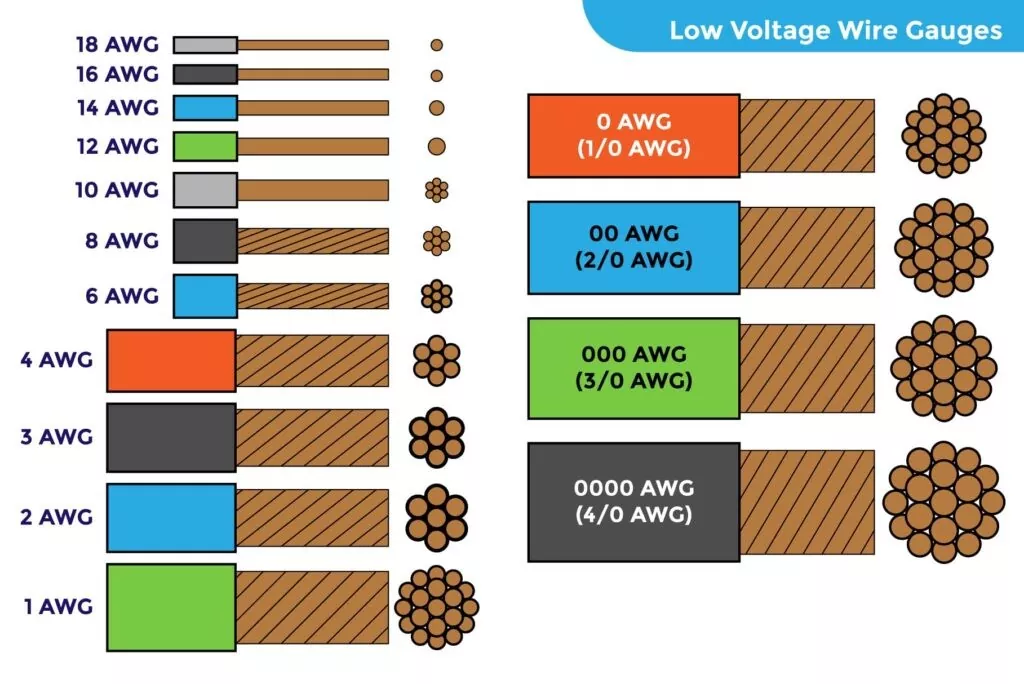

8 passaggi per la selezione e il dimensionamento del cavo di alimentazione a bassa tensione

1. Determinare i requisiti di carico

Calcolare la richiesta di corrente in base alla potenza dell'apparecchiatura, al tempo di funzionamento e al tipo di carico (continuo/intermittente) per garantire che il cavo possa sostenere stabilmente il carico per un lungo periodo. ‌

2. Selezionare il tipo di cavo

Seleziona materiali isolanti (come polietilene reticolato), materiali conduttori (rame o alluminio) e strutture (single-core o multi-core) in base agli scenari applicativi (come centrali nucleari, uso industriale o civile). ‌

3. Calcolare la capacità di trasporto di corrente

Calcolare la capacità di trasporto di corrente consentita in base all'area della sezione trasversale del cavo, alla temperatura ambiente e al metodo di posa (come interramento diretto, condotto o sopraelevato) per garantire che non superi il valore nominale. ‌

4. Considerare la protezione da cortocircuito

Controllare la capacità di resistenza al cortocircuito del cavo per assicurarsi che possa resistere per un certo periodo di tempo alla corrente di guasto (come la capacità di cortocircuito richiesta dalla centrale nucleare AP1000). ‌

5. Valutare la caduta di tensione

Calcolare la caduta di tensione della linea e assicurarsi che la fluttuazione della tensione all'estremità rientri nell'intervallo consentito (solitamente ≤5%) per evitare un funzionamento anomalo dell'apparecchiatura. ‌

6. Analisi economica

Confronta l'investimento iniziale (CAPEX) e il costo operativo (OPEX) di cavi con sezioni trasversali diverse e seleziona la soluzione con il miglior costo a lungo termine. ‌

7. Regolare i fattori ambientali

Correggere la capacità di trasporto di corrente del cavo: utilizzarlo a capacità ridotta in ambienti ad alta temperatura e selezionare materiali resistenti agli agenti atmosferici in luoghi umidi o corrosivi. ‌

8. Rispettare le norme di sicurezza

Aderire a standard come UL o ETAP per garantire che la selezione del cavo di alimentazione a bassa tensione soddisfi i requisiti di prevenzione incendi, prevenzione esplosioni e sicurezza del personale (come la protezione contro gli archi elettrici)
