Cavo di alimentazione a media tensione

Cceho è un produttore e fornitore leader di cavi di alimentazione a media tensione che offre servizi OEM/ODM con prezzi di fabbrica competitivi! Il cavo nominale da 5 kV a 35 kV viene utilizzato per circuiti di distribuzione in installazioni industriali e commerciali. Il cavo di alimentazione a media tensione è adatto per l'uso in luoghi umidi o asciutti, installato in canaline, condotti e all'aperto, in posizione aerea o direttamente interrato come consentito da NEC. La temperatura non deve superare i 105°C (MV105).

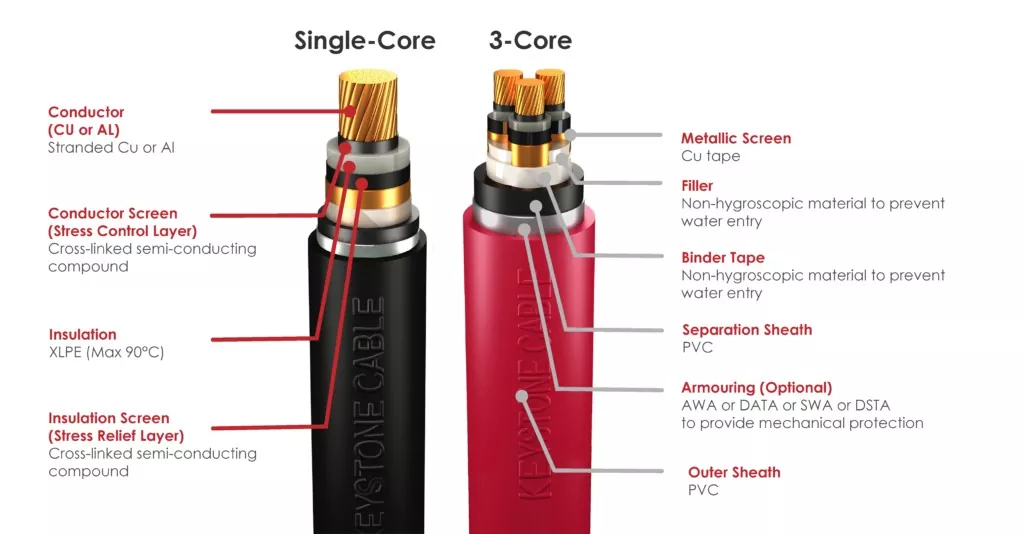

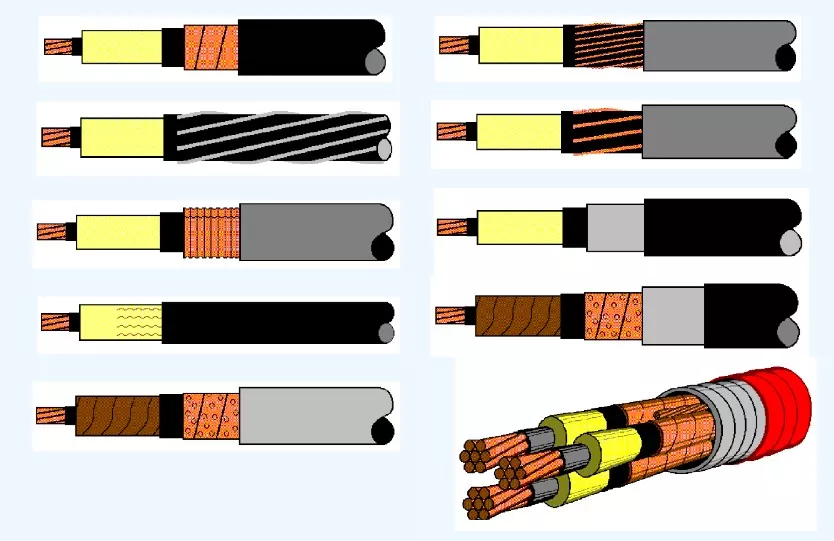

Costruzione di un cavo MT

Conduttore

Sono 2 le tipologie di conduttori che utilizziamo per la costruzione dei nostri cavi MT: Rame e Alluminio.

· Rame: Realizzato in rame elettrolitico con una purezza superiore al 99,95%.

· Alluminio: Trafilato da lingotti di alluminio con purezza minima del 99,70%.

Schermo del conduttore

Il nostro schermo conduttore è un composto semiconduttore reticolato estruso che copre il conduttore metallico. Questo strato funge da punto di stress nell'isolamento, indebolendone potenzialmente la durata a lungo termine.

Schermo isolante

Lo schermo isolante è un composto semiconduttore reticolato estruso sopra l'isolamento. Fornisce una superficie liscia, che funge da materiale di transizione tra l'isolamento dove esiste un campo elettrico e lo schermo metallico conduttivo, dove il campo elettrico è zero. Pertanto, questo riduce lo stress sullo strato isolante.

Schermo metallico

Lo schermo metallico è tipicamente costituito da uno strato di nastro di rame applicato elicoidalmente con una sovrapposizione, sopra lo schermo isolante. La schermatura metallica in un cavo tripolare garantisce che il campo elettrico rimanga contenuto all'interno del nucleo del cavo.

Gruppo cavi (opzionale)

Per i cavi tripolari, le targhette identificative (Marrone, Nero, Grigio) vengono poste sotto lo schermo metallico prima della posa dei conduttori.

Un riempitivo in polipropilene non igroscopico viene applicato tra le anime sovrapposte per fornire una forma circolare al cavo complessivo. Il nastro(i) in polipropilene o il(i) nastro(i) in PETP (poliestere) viene utilizzato come nastro barriera sopra i nuclei impilati.

Guaina di separazione (opzionale)

Tutti i cavi armati includono uno strato estruso di guaina di separazione in PVC nero, MDPE o LSZH, applicato sul nucleo o sui nuclei sovrapposti per prevenire la corrosione separando diversi metalli ed evitando effetti galvanici.

Armatura (opzionale)

Nei cavi armati, l'armatura viene applicata sopra una guaina di separazione per un'ulteriore protezione meccanica. I cavi unipolari utilizzano fili di alluminio (AWA), doppia armatura a nastro di alluminio (DATA), mentre i cavi multipolari utilizzano armatura a filo di acciaio zincato (SWA) o doppia armatura a nastro di acciaio zincato (DSTA).

Guaina esterna

Tutti i cavi di alimentazione a media tensione hanno uno strato estruso di guaina esterna in PVC, MDPE o LSZH sopra il nucleo, il nucleo sovrapposto o l'armatura. Questa guaina, solitamente nera, protegge i cavi dalla luce solare e dalle termiti. Previo accordo tra produttore e acquirente può essere fornito anche un altro colore.
