Trasformatore di tensione fuso in resina epossidica monofase JDZ

La tecnologia di fusione della resina epossidica ha rivoluzionato la progettazione dei trasformatori di tensione fusi in resina epossidica monofase JDZ, conferendo loro isolamento, resistenza meccanica e resistenza ambientale superiori. È particolarmente riconosciuto per la sua affidabilità e precisione nelle applicazioni monofase. Il suo design compatto ed esente da manutenzione lo rende adatto per installazioni interne ed esterne in vari settori.

Dalle centrali elettriche agli impianti industriali e agli edifici commerciali, i nostri trasformatori di tensione sono strumenti indispensabili per la gestione dell'energia e la protezione del sistema. La loro capacità di mantenere la precisione in diverse condizioni operative li rende la scelta preferita per ingegneri e tecnici di sistemi a media tensione.

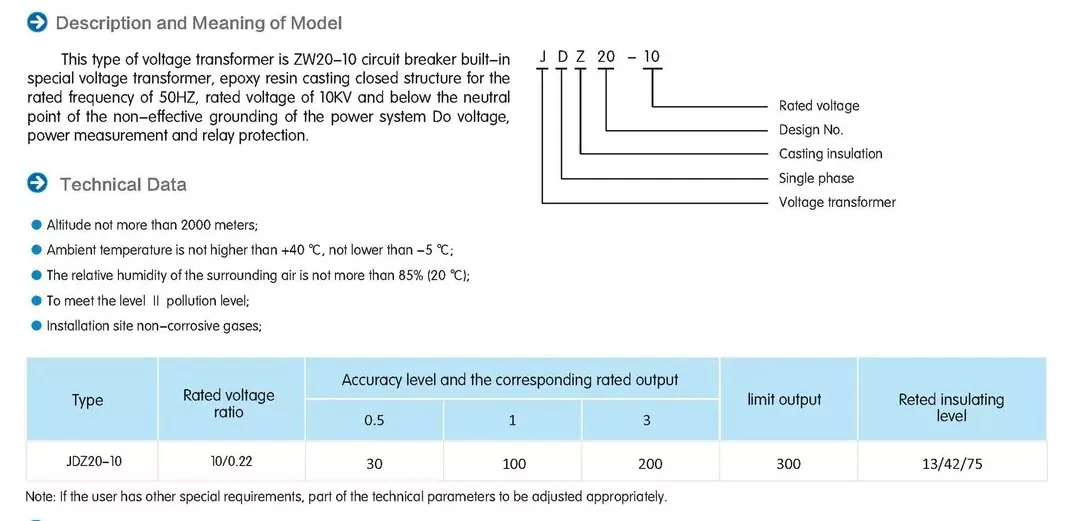

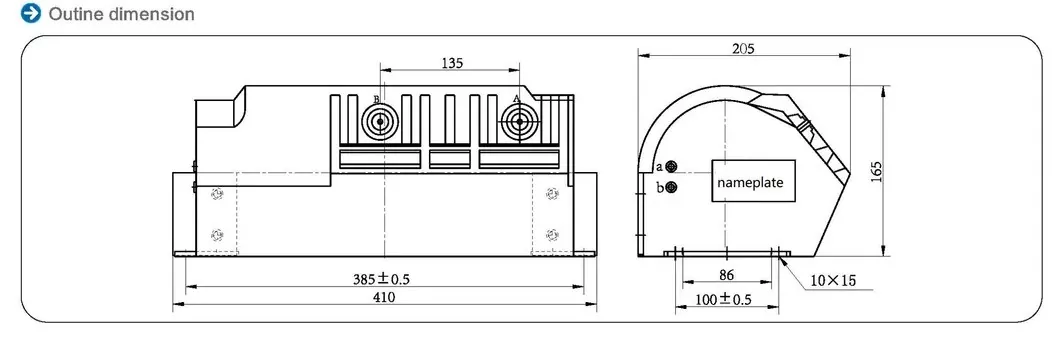

Specifica

Che cos'è un trasformatore di tensione fuso in resina epossidica monofase JDZ?

Un trasformatore di tensione fuso in resina epossidica monofase JDZ è un trasformatore di strumenti di precisione appositamente progettato per la misurazione e la protezione della tensione nei sistemi di alimentazione elettrica. Questo dispositivo funziona secondo il principio dell'induzione elettromagnetica per trasformare alte tensioni primarie in basse tensioni secondarie standardizzate, tipicamente 110 V o 100/√3 V, adatte per il collegamento a strumenti di misura, relè di protezione e apparecchiature di controllo.

La struttura del nucleo del trasformatore è caratterizzata da laminazioni in acciaio al silicio di alta qualità avvolte con avvolgimenti in rame di precisione, il tutto incapsulato in resina epossidica appositamente formulata. Questo processo di fusione crea una struttura monolitica che fornisce un'eccezionale rigidità dielettrica eliminando al contempo le sacche d'aria che potrebbero portare a scariche parziali. La designazione JDZ si riferisce alla sua configurazione monofase, con "J" che indica il trasformatore di tensione, "D" che indica monofase e "Z" che indica la tecnologia di fusione della resina epossidica.

Le principali caratteristiche operative includono una classe di precisione definita (tipicamente 0,2, 0,5 o 1,0), valori nominali di prestazione termica specificati e conformità con gli standard internazionali come IEC 60044-2. Il dispositivo mantiene rapporti di trasformazione lineari nell'intervallo di tensione progettato, garantendo la precisione della misurazione anche durante le fluttuazioni del sistema. Il suo design incorpora barriere e ottimizzazione della distanza di dispersione per impedire il tracciamento della superficie, particolarmente importante in ambienti umidi o inquinati.

L'incapsulamento del trasformatore di tensione fuso in resina epossidica monofase JDZ svolge molteplici funzioni critiche: fornisce protezione meccanica agli avvolgimenti, crea una barriera a prova di umidità e distribuisce le sollecitazioni elettriche in modo uniforme in tutta la struttura. Ciò si traduce in un trasformatore con capacità di tenuta al cortocircuito e resistenza ai fattori ambientali superiori rispetto ai modelli convenzionali riempiti d'olio o di tipo a secco.

Caratteristiche principali

Il trasformatore di tensione fuso in resina epossidica monofase JDZ incorpora diverse caratteristiche distintive che lo distinguono dai trasformatori di tensione convenzionali. Il suo design si concentra su affidabilità, precisione e prestazioni a lungo termine in ambienti elettrici impegnativi.

Il sistema di incapsulamento con resina epossidica rappresenta l'avanzamento tecnologico più significativo del trasformatore. Questo composto appositamente formulato fornisce proprietà dielettriche eccezionali con una rigidità dielettrica tipica superiore a 20 kV/mm. Il processo di fusione garantisce l'immersione completa di tutti i componenti attivi, creando un sistema di isolamento privo di vuoti che impedisce l'attività di scarica parziale anche in caso di funzionamento continuo alla tensione nominale. La formulazione della resina include stabilizzatori UV per applicazioni esterne, mantenendo l'integrità dell'isolamento nonostante l'esposizione prolungata alla luce solare.

La robustezza meccanica è un altro segno distintivo del design JDZ. La resina epossidica forma un involucro rigido e resistente agli urti che protegge i componenti interni da vibrazioni, sollecitazioni meccaniche e urti accidentali. Questa costruzione elimina la necessità di involucri protettivi esterni in molte applicazioni, riducendo l'ingombro complessivo dell'installazione. Le proprietà ignifughe intrinseche del materiale soddisfano i severi requisiti di sicurezza antincendio senza richiedere ulteriori rivestimenti ignifughi.

Le caratteristiche delle prestazioni elettriche includono basse perdite magnetiche grazie ai nuclei in acciaio al silicio a grani orientati di alta qualità e agli avvolgimenti in rame avvolti con precisione. Il trasformatore dimostra eccellenti caratteristiche di risposta in frequenza, mantenendo la precisione su un'ampia gamma di frequenze da 15 Hz a 100 Hz. Le sue prestazioni termiche garantiscono un funzionamento stabile in intervalli di temperatura da -40°C a +70°C, con coefficienti di temperatura attentamente compensati nella progettazione per mantenere la precisione della misurazione.

Il trasformatore incorpora tecniche avanzate di classificazione del campo nella progettazione del terminale, utilizzando elettrodi incorporati e contorni di riduzione dello stress per gestire la distribuzione del campo elettrico. Ciò impedisce la scarica corona nei punti ad alta tensione e migliora l'affidabilità a lungo termine. Tutte le parti sotto tensione rimangono completamente incapsulate, eliminando i collegamenti ad alta tensione esposti e migliorando significativamente la sicurezza operativa.

Applicazioni

Il trasformatore di tensione fuso in resina epossidica monofase JDZ trova ampia applicazione in molteplici settori dell'industria dell'energia elettrica grazie alle sue caratteristiche prestazionali versatili e alla struttura robusta.

Negli impianti di produzione di energia, questi trasformatori svolgono un ruolo fondamentale nella misurazione della potenza del generatore, nella sincronizzazione della rete e nei sistemi di protezione. Forniscono segnali di tensione accurati per sistemi di controllo di turbine, apparecchiature di eccitazione e dispositivi di correzione del fattore di potenza. Il loro design compatto consente l'installazione in scomparti di quadri con spazi limitati vicino a generatori o trasformatori elevatori.

Le reti di trasmissione e distribuzione utilizzano trasformatori JDZ per la misurazione dei ricavi nelle sottostazioni, nei punti di monitoraggio degli alimentatori e nei siti di interconnessione di generazione distribuita. Consentono una misurazione precisa della tensione per sistemi SCADA, algoritmi di rilevamento guasti e apparecchiature di regolazione automatica della tensione. La struttura in resina epossidica si rivela particolarmente preziosa nei sistemi di distribuzione sotterranei dove la resistenza all'umidità è fondamentale.

Gli impianti industriali utilizzano questi trasformatori per sistemi di controllo di processo, monitoraggio della qualità dell'energia e protezione delle apparecchiature. Le industrie pesanti come acciaierie, fonderie di alluminio e impianti chimici traggono vantaggio dalla resistenza alle vibrazioni e dall'immunità del JDZ agli ambienti con polvere conduttiva. I trasformatori si integrano perfettamente con i banchi di condensatori per la correzione del fattore di potenza e i banchi di filtri armonici per il miglioramento della qualità dell'energia.

Gli impianti elettrici degli edifici commerciali incorporano trasformatori JDZ per la misurazione del servizio principale, la misurazione secondaria degli inquilini e il monitoraggio del sistema di alimentazione di emergenza. Le loro proprietà ignifughe li rendono adatti all'installazione in locali elettrici senza misure di protezione antincendio aggiuntive. I data center apprezzano particolarmente la loro precisione e affidabilità per il monitoraggio del consumo energetico e il controllo del sistema UPS.

Gli impianti di energia rinnovabile, compresi i parchi solari e gli impianti eolici, utilizzano questi trasformatori per la misurazione e la protezione dell'interconnessione alla rete. La loro ampia tolleranza alla temperatura consente l'installazione all'aperto in condizioni climatiche variabili, mentre la loro resistenza alla nebbia salina li rende adatti per applicazioni in parchi eolici costieri.

Vantaggi dell'utilizzo della resina epossidica nei trasformatori di tensione

L'utilizzo della resina epossidica nei trasformatori di tensione monofase JDZ offre numerosi vantaggi tecnici e operativi rispetto ai metodi di isolamento tradizionali, rendendoli la scelta preferita per le moderne applicazioni elettriche.

Le proprietà dielettriche superiori della resina epossidica forniscono prestazioni di isolamento eccezionali, con rigidità dielettrica tipicamente 5-10 volte maggiore rispetto ai materiali isolanti convenzionali. Ciò consente di realizzare trasformatori più compatti senza compromettere i requisiti di spazio elettrico. La natura omogenea della resina colata elimina le interfacce tra diversi materiali isolanti, prevenendo punti di debolezza dielettrica che potrebbero portare a guasti prematuri.

La resistenza all'umidità della resina epossidica rappresenta un miglioramento significativo rispetto ai sistemi isolanti carta-olio o verniciati. A differenza dei materiali a base di cellulosa che assorbono l'umidità nel tempo, la resina epossidica forma una barriera impermeabile che mantiene una resistenza di isolamento costante per tutta la vita utile del trasformatore. Questa caratteristica si rivela preziosa in ambienti umidi o applicazioni soggette a condensazione periodica.

La stabilità meccanica è un altro vantaggio chiave, con la resina indurita che forma una matrice rigida che immobilizza tutti i componenti interni. Ciò impedisce il movimento dell'avvolgimento durante eventi di cortocircuito, una modalità di guasto comune nei progetti convenzionali. L'incapsulamento protegge inoltre da polvere, sostanze chimiche e atmosfere corrosive che potrebbero degradare altri sistemi di isolamento.

I vantaggi in termini di prestazioni termiche includono una migliore dissipazione del calore rispetto alle unità riempite d'olio e una tolleranza superiore ai cicli termici rispetto ai modelli a secco. Il coefficiente di dilatazione termica della resina epossidica può essere progettato per corrispondere a quello dei conduttori incorporati, riducendo al minimo lo stress termico durante le variazioni di carico. Ciò si traduce in una migliore stabilità a lungo termine dei parametri elettrici.

Dal punto di vista della manutenzione, il trasformatore di tensione fuso in resina epossidica monofase JDZ non richiede praticamente alcuna manutenzione di routine, eliminando la necessità di test periodici dell'olio, procedure di essiccazione o misurazioni della resistenza di isolamento. La struttura sigillata impedisce l'ingresso di contaminanti e mantiene caratteristiche prestazionali costanti per decenni di servizio.

I vantaggi ambientali includono l’assenza di olio isolante infiammabile, la riduzione dei rischi di incendio e l’eliminazione dei potenziali rischi di contaminazione del suolo. Le moderne formulazioni epossidiche soddisfano le rigorose normative ambientali relative ai composti organici volatili e al contenuto di sostanze pericolose.
