Trasformatore di tensione fuso in resina epossidica monofase per esterni JDZW

Il trasformatore di tensione fuso in resina epossidica monofase per esterni JDZW di Ceho presenta le seguenti caratteristiche: La resina epossidica è completamente colata sotto vuoto: senza bolle, resistente ai raggi UV, anti-invecchiamento e con bassa scarica locale. È adatto per ambienti difficili come alta quota, elevata umidità e forte inquinamento. La struttura monofase supporta metodi di cablaggio fase-terra (Un/√3) o fase-fase (Un) ed è adatta per linee aeree, interruttori montati su palo, unità principali ad anello e altri scenari.

Misurazione ad alta precisione: la precisione del grado metrologico può raggiungere il grado 0,2 e il grado di protezione è 3P o 6P, soddisfacendo i doppi requisiti di misurazione dell'energia elettrica e protezione dei relè.

Fusibili ad alta tensione integrati (per alcuni modelli): come JDZW-10R, è dotato di fusibili dual-end A e B, che prevengono efficacemente l'espansione dei guasti interni.

Compatibilità standard: il trasformatore di tensione fuso in resina epossidica monofase per esterni JDZW è conforme agli standard internazionali come IEC 61869-3, IEEE C57.13 e GB20840 e supporta applicazioni di progetti globali

DATI TECNICI

● Il trasformatore è conforme agli standard GB1207-2006,IEC60044-2:2003

● Trifase

● Corrente secondaria nominale 5 A o 1 A

● Temperatura ambiente  -5℃ ～ +50℃

11. La potenza nominale e la relativa classe di precisione sono solo un'opzione.

2. Se i dati dell'utente superano l'intervallo sopra indicato, potrebbe essere necessario condurre trattative specifiche.

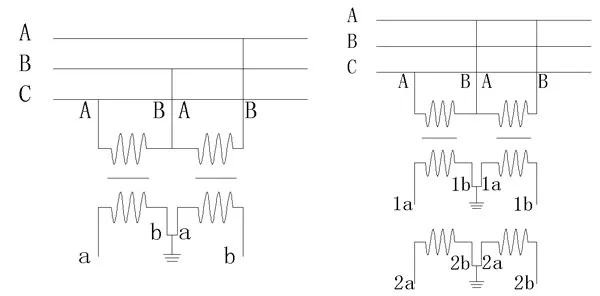

Schema elettrico

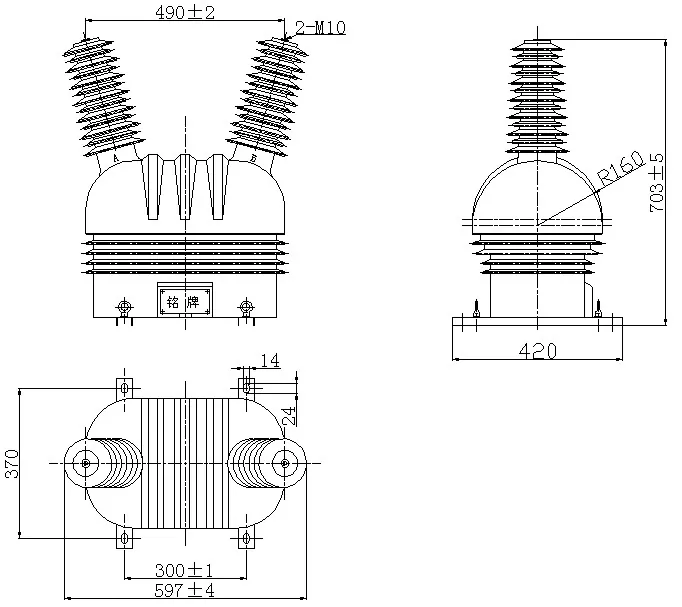

Dimensioni complessive
