Trasformatore di corrente di tipo post isolato in resina epossidica LZZB

Il trasformatore di corrente di tipo a perno isolato in resina epossidica LZZB è un prodotto completamente chiuso con una struttura a colonna in resina epossidica. È applicabile alla protezione del relè per la misurazione dell'energia elettrica e della corrente nei sistemi di alimentazione con una frequenza nominale di 5 DHz / 60 Hz e una tensione nominale di 40,5 kV. Le caratteristiche di questo prodotto includono elevata stabilità termica dinamica, grande capacità di uscita doppia, prestazioni di isolamento stabili e resistenza allo sporco.

L'avvolgimento primario, l'avvolgimento secondario, il nucleo ad anello e la bobina di LZZBJ9-35 sono avvolti in isolanti fusi in resina epossidica. È una struttura completamente chiusa, caratterizzata da eccellenti prestazioni di isolamento termico e capacità di resistenza all'umidità. Nel punto di cablaggio secondario è fornita una scatola di giunzione. Su ciascuna parte anteriore e laterale della scatola di giunzione è presente un foro che corrisponde al terminale per l'uscita del cavo e viene utilizzato per l'uscita del cavo. Sono presenti bulloni di messa a terra e quattro fori di installazione sulla piastra di base del prodotto per l'installazione.

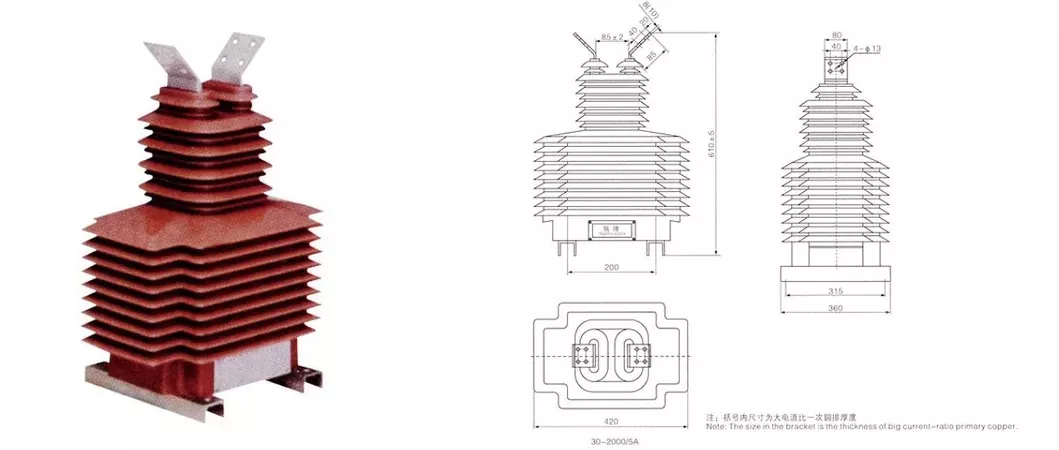

Disegno del prodotto

Parametro tecnico principale (LZZB9-35/250W1)

1. Livello di isolamento nominale: 40,5/95/185 kV

2. Fattore di potenza del carico: cos ø=0,8 (in ritardo)

3. Corrente secondaria nominale: 5 A (o 2 A, 1 A)

4. Frequenza nominale: 50 Hz o 60 Hz

5.Temperatura ambiente: -5℃~+40℃

6. Norma del prodotto: IEC185, GB1208-2006

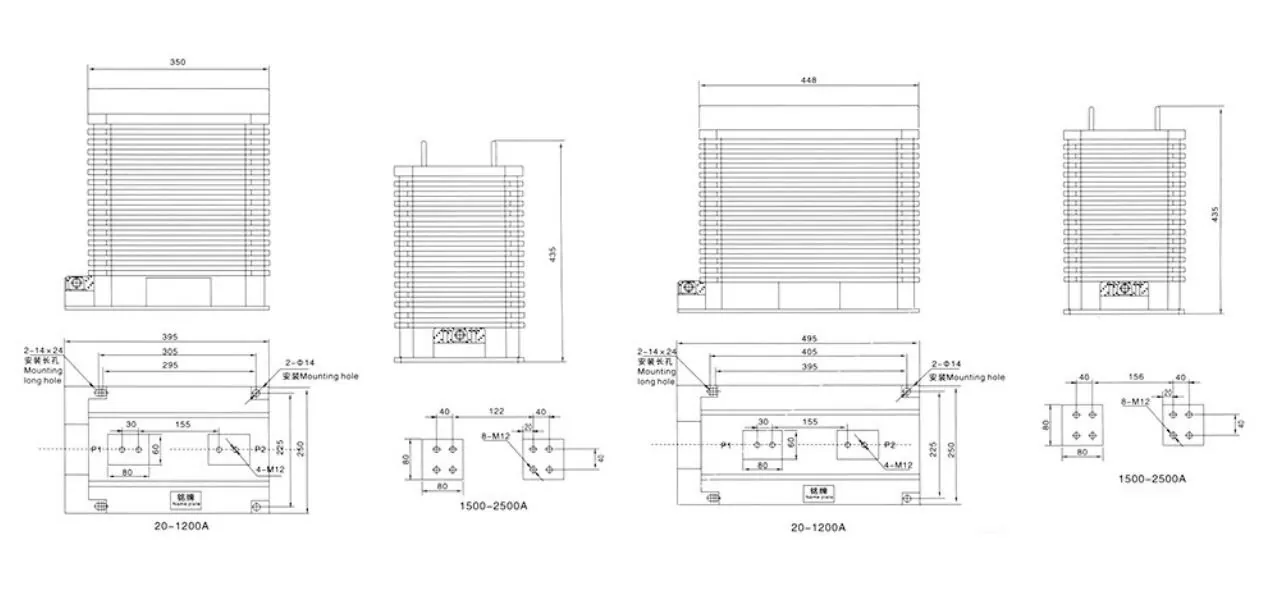

Dimensione complessiva

Il trasformatore di corrente a montante isolato in resina epossidica LZZB viene applicato ai quadri elettrici isolati in aria KYN28A, XGN15 e HXGN17. Locali ad alta tensione per unità principali ad anello, trasformatori a scatola e scatole di distribuzione cavi; Consumo di energia elettrica delle centrali elettriche, misurazione/protezione delle sale di distribuzione industriali e minerarie; Aree ad alta quota, ad alta umidità e fortemente inquinate (il tipo antinquinamento con maggiore distanza di salita è opzionale)

Domande frequenti

D: Come lo hai testato?

R: Si prega di consultare il nostro staff. Spiegherà il processo di test in dettaglio.

D: quali sono i termini di prezzo?

R: FOB, CFR e CIF dipendono dalle tue esigenze.

D: Se non abbiamo disegni, puoi realizzarli per me?

R. Sì, ti invieremo il disegno se puoi fornirci le specifiche in dettaglio.

D: Quando posso ottenere il campione?

R: Dipende dalle specifiche del campione.

D: Posso trovare il prodotto sul vostro catalogo; puoi realizzare questo prodotto per me?

R: Sì, tutti i prodotti sui cataloghi possiamo realizzarli.
