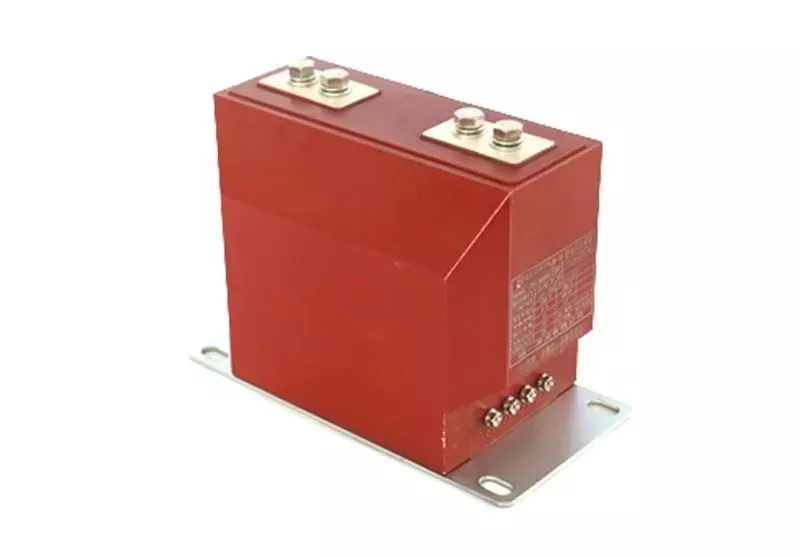

Trasformatore di corrente di tipo post fuso in resina epossidica rinforzata LZZBJ

Ceho fornisce trasformatori di corrente di tipo montante in resina epossidica rinforzata LZZBJ di alta qualità. Resistente alle crepe e agli urti, adatto per armadi con elevato stress meccanico; Pilastro completamente sigillato: P1/P2 sono barre di rame/alluminio M10-M16 o barre a doppio foro, con una base di 4 × Φ 14 mm e possono essere installate in qualsiasi direzione; Il nucleo in lega microcristallina o in lamiera di acciaio al silicio di alta qualità adottato nel trasformatore presenta un'elevata permeabilità magnetica e una buona linearità dell'errore. Terminale secondario: 6-12 nuclei all'interno del coperchio protettivo, espandibile con doppi avvolgimenti (0,2S/0,5/5P10/10P10) o tre avvolgimenti (misurazione + protezione + residuo); Bassa temperatura: da -25 ℃ a +40 ℃, altitudine: ≤ 2.000 m (3.000 m per tipo plateau), umidità: 95%, senza condensa; Grado ignifugo V-0, CTI ≥ 600, conforme a RoHS; Peso: 25-35 kg per la classe 10 kV; Classe 24 kV 32-45 kg Classe 40,5 kV ≤ 81 kg.

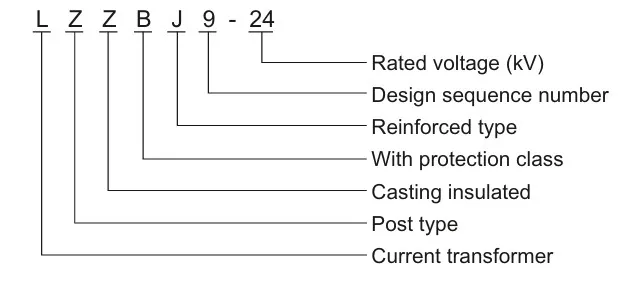

Modello

Parametri del prodotto

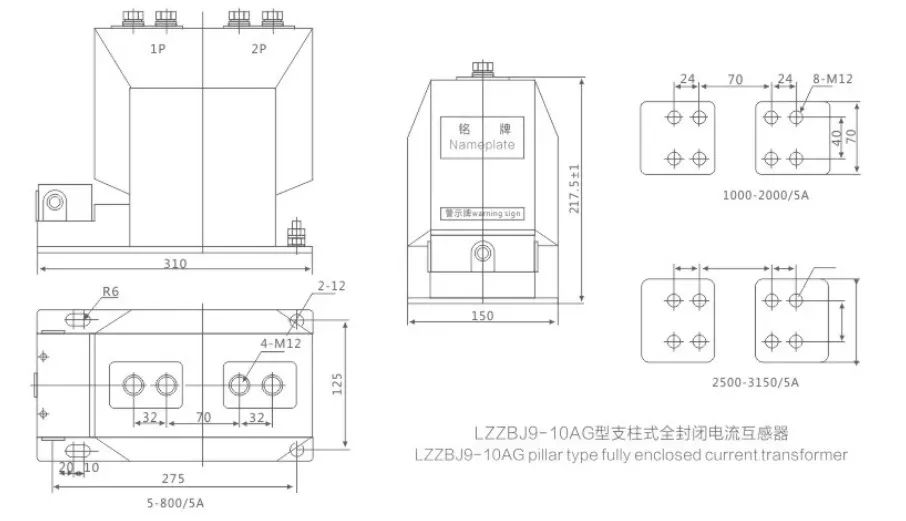

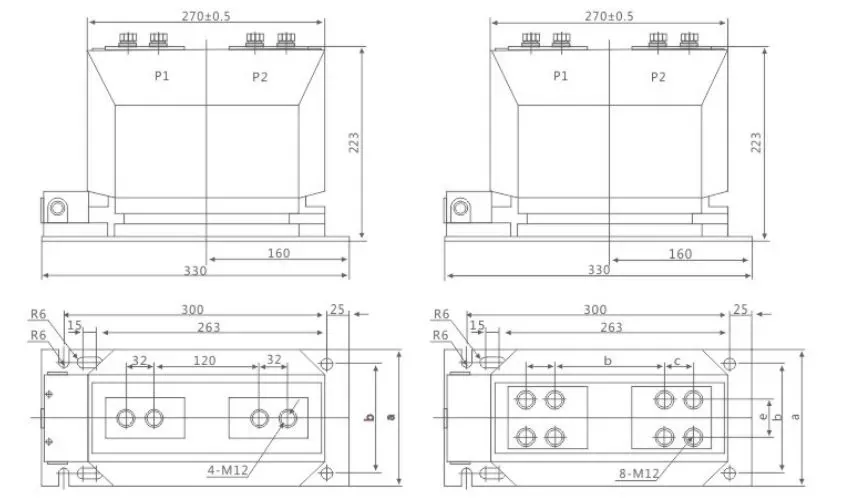

Disegno

Controllo selezione rapida

1. Tensione nominale → Selezionare 7,2 kV / 12 kV / 24 kV / 40,5 kV

2. Corrente primaria nominale → In base alle specifiche del carico o della sbarra (100 A, 300 A, 600 A, 1.250 A)

3. Precisione e carico → Misura 0,2 S/0,5 (10-20 VA); Proteggi 5P10/10P15 (15-30 VA)

4. Corrente termica di breve durata → Adattare la corrente di cortocircuito del sistema (20 kA, 31,5 kA, 50 kA, 80 kA/1 s)

5. Metodo di installazione → Installazione su pilastro verticale/laterale/installazione capovolta; La base è fissata con bulloni ad espansione 4-M12

6. Requisiti speciali: alta quota 3.000 m, bassa temperatura -40 ℃, grado III antinquinamento, doppio rapporto di trasformazione, tipo a rubinetto, con copertura schermante
