Cos'è un trasformatore di distribuzione

Cos'è un trasformatore di distribuzione

Un trasformatore di distribuzione, comunemente abbreviato come "trasformatore di distribuzione", si riferisce a un dispositivo elettrico stazionario in un sistema di distribuzione di energia che converte la tensione e la corrente di corrente alternata (CA) in base alla legge dell'induzione elettromagnetica per trasmettere potenza CA. In alcune regioni, i trasformatori di potenza con tensione nominale inferiore a 35 kilovolt (principalmente 10 kV e inferiori) vengono definiti "trasformatori di distribuzione", abbreviati in "trasformatore di distribuzione". Gli impianti in cui sono installati questi “trasformatori di distribuzione” sono noti come sottostazioni.

Storia dello sviluppo

Con il continuo avanzamento delle politiche cinesi di “conservazione energetica e riduzione dei consumi”, lo Stato incoraggia lo sviluppo di trasformatori di distribuzione intelligenti, efficienti dal punto di vista energetico e silenziosi. Anche la Chenghe Electric Power Company ha risposto all'appello nazionale producendo con vigore trasformatori di distribuzione tradizionali ad alta efficienza energetica. Attualmente, i prodotti più venduti di Chenghe comprendono due tipologie principali: trasformatori immersi in olio ad alta efficienza energetica e trasformatori in lega amorfa. Sia in termini di risparmio energetico che di capacità tecniche, l’industria cinese dei trasformatori è pronta a prendere l’iniziativa nello sviluppo globale dei trasformatori. Ancora più importante, l’efficienza energetica del trasformatore non si riflette semplicemente nei valori di perdita specificati al momento della produzione. L'istituzione di un modello di gestione dell'intero ciclo di vita da parte degli utenti consente un funzionamento e una gestione economica più efficaci dei trasformatori, massimizzando così il valore di risparmio energetico dei prodotti e realizzando i veri vantaggi dell'efficienza energetica dei trasformatori.

Funzione principale: trasformazione della tensione

Il compito principale è abbassare la tensione e aumentare corrispondentemente la corrente (mantenendo la potenza più o meno costante) per renderla adatta alla distribuzione locale. Funzionano continuamente a pieno carico o quasi e sono progettati per la massima efficienza a livelli operativi tipici.

Caratteristiche e applicazioni principali

Trasformatori di distribuzione serie S11, S13, S20 e S22 da 10 kV e 35 kV, con un intervallo di capacità di 30–3.150 kVA; il nucleo è un design trifase a tre colonne con una configurazione cilindrica a gradini multistadio; gli avvolgimenti utilizzano la tecnologia di co-avvolgimento, garantendo una buona concentricità e una forte resistenza al cortocircuito; gli indicatori tecnici chiave soddisfano gli standard nazionali avanzati per prodotti simili.

Ubicazione: montato su pali (montato su palo) per linee aeree o in involucri a livello del suolo (montato su supporto) in aree residenziali e commerciali.

Potenza nominale: generalmente compresa tra 16 kVA e 100 kVA per la distribuzione standard.

Design: generalmente più piccoli e meno costosi dei grandi trasformatori di potenza utilizzati nelle sottostazioni di trasmissione.

Come funziona

Il trasformatore funziona secondo il principio dell'induzione elettromagnetica:

Nell'avvolgimento primario scorre corrente ad alta tensione.

Crea un campo magnetico mutevole nel nucleo.

Questo campo induce una corrente a tensione inferiore nell'avvolgimento secondario.

Il rapporto di torsione tra gli avvolgimenti (N₁:N₂) determina il rapporto di riduzione della tensione.

Tipi comuni

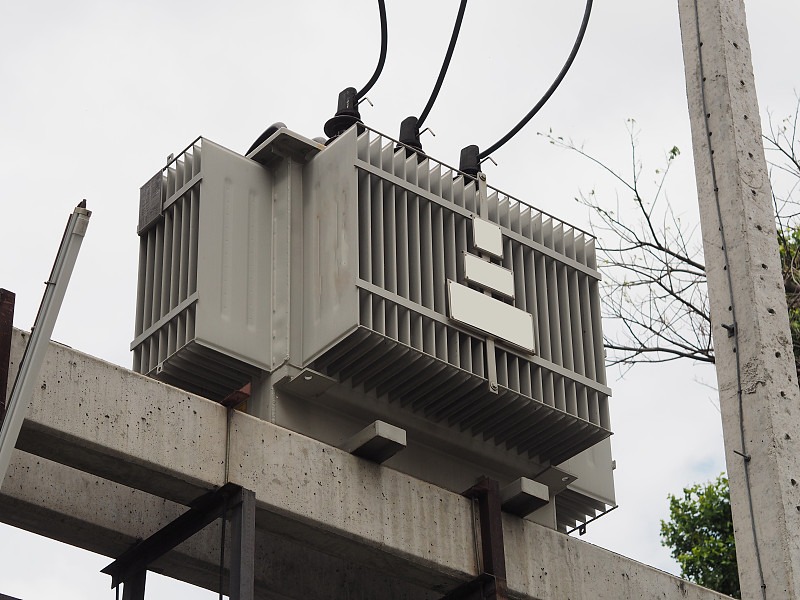

Montaggio su palo: comune nei sistemi di distribuzione sopraelevati.

Montaggio su supporto: utilizzato nei sistemi di cavi sotterranei, spesso presente nei quartieri urbani/suburbani.

Monofase vs. trifase: la monofase è standard per il servizio residenziale, mentre la trifase serve carichi industriali/commerciali.

Funzionamento e manutenzione

1. Funzionamento in sovraccarico dei trasformatori di distribuzione

2. Rumori anomali nei trasformatori di distribuzione

3. Ispezione della temperatura dei trasformatori di distribuzione

4. Controllare se il livello dell'olio del trasformatore di distribuzione è normale e verificare eventuali infiltrazioni d'olio, perdite o colore anomalo dell'olio

5. Ispezionare le boccole isolanti del trasformatore di distribuzione per rilevare eventuali danni, crepe o segni di arco voltaico

6. Pulizia periodica dei trasformatori di distribuzione

Sicurezza e affidabilità

Questi trasformatori sono riempiti di olio per l'isolamento e il raffreddamento. Sono dotati di dispositivi di protezione come fusibili o interruttori automatici per isolarli in caso di guasto, prevenendo danni alla rete e garantendo la sicurezza pubblica.

CEHO rimane oggi un fornitore affidabile di soluzioni conformi e ampiamente utilizzate in tutti i settori e le strutture di tutto il mondo. Se desideri acquistare un trasformatore di distribuzione CEHO, contattaci.
