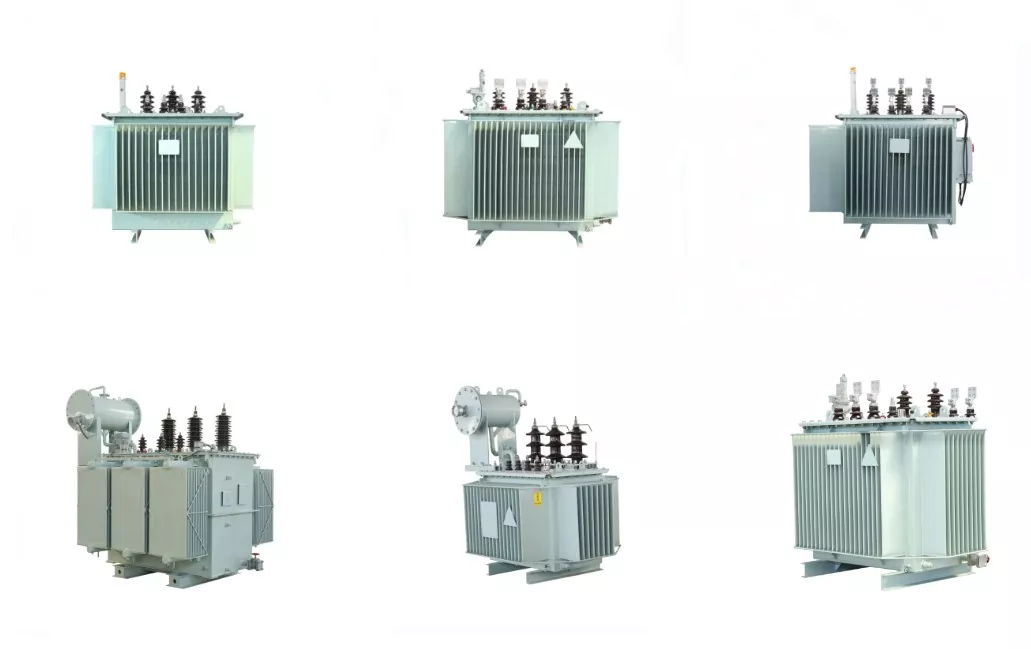

Trasformatore di potenza di distribuzione a bagno d'olio

Il nucleo del trasformatore di potenza per distribuzione a bagno d'olio è costruito laminando fogli di acciaio al silicio laminati a freddo di alta qualità importati, riducendo significativamente la corrente a vuoto e a vuoto. Il nucleo è destinato a garantire compattezza e minimizzare il rumore. Gli avvolgimenti di alta e bassa tensione sono realizzati in rame privo di ossigeno. Gli avvolgimenti di bassa tensione per 500 KVA e inferiori adottano una struttura cilindrica a doppio strato, mentre quelli per 630 KVA e superiori utilizzano una struttura a doppia elica o quad-elica o avvolgimento in lamina di rame. Gli avvolgimenti ad alta tensione utilizzano una struttura cilindrica multistrato.

Il trasformatore adotta il gruppo di connessione Dyn11 per ridurre al minimo gli effetti armonici sulla rete elettrica e migliorare la qualità dell'alimentazione. La sua struttura completamente sigillata prolunga la durata, elimina la necessità di rimuovere il nucleo e non richiede manutenzione. Dopo il trasporto standard, questo trasformatore in serie non richiede l'ispezione del nucleo. I componenti rilevanti possono essere installati direttamente, seguiti da test di accettazione. Al passaggio, è pronto per l'uso.

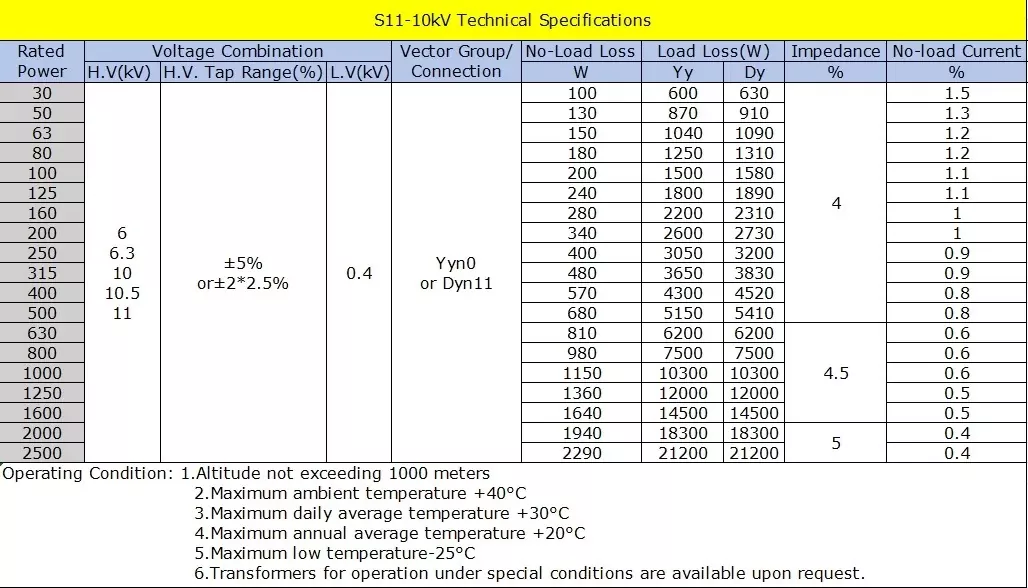

Specifica

Standard e certificazioni

Progettazione e test: IEC 60076-1…11, GB 1094, IEEE C57.12.00;

Valutazione delle perdite: IEC 60076-20;

Sicurezza: IEC 61936, DL/T 572;

Ambiente: ISO 14001, CE, EAC, UkrSEPRO per l'esportazione dall'Ucraina

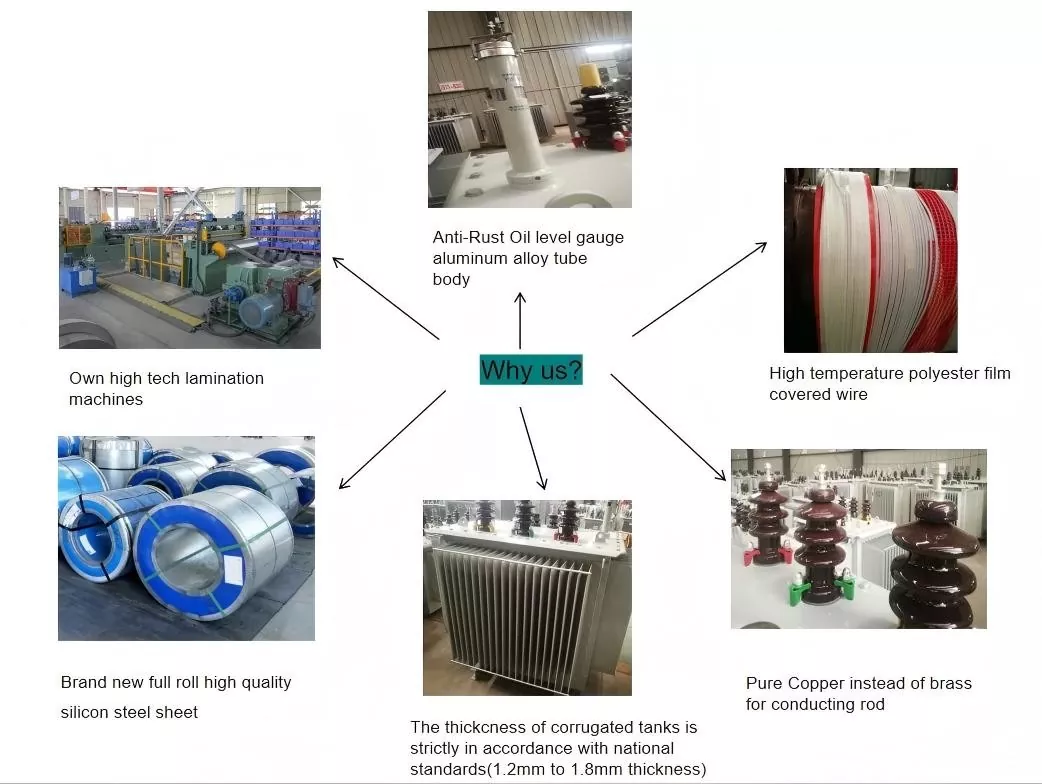

Perchè sceglierci?

- Il nostro trasformatore di potenza per distribuzione in bagno d'olio è altamente efficiente e con basse perdite, riducendo il consumo energetico e i costi operativi.

- Il corpo del trasformatore è un nuovo tipo di struttura isolante, la capacità di resistenza al cortocircuito rispetto all'originale è stata migliorata.

- Il nucleo di ferro è un foglio di acciaio al silicio laminato a freddo di alta qualità, ad alta permeabilità. È costituito da avvolgimenti ad alta/bassa tensione, che sono fili di rame privi di ossigeno e adottano una struttura cilindrica multistrato.

- Tutti gli elementi di fissaggio sono stati trattati appositamente per evitare l'allentamento.

- La struttura ondulata del serbatoio dell'olio, il coperchio del serbatoio e il bordo della scatola hanno due modalità di saldatura completa o collegamento a bullone, che possono prolungare la durata dell'olio del trasformatore e dei materiali isolanti.

Condizioni ambientali operative

1. L'altitudine di installazione non deve superare i 1000 m sopra il livello del mare (in condizioni normali); ambienti speciali richiedono specifiche separate.

2. La temperatura ambiente non deve superare i 40°C.

3. Temperatura esterna minima: -25°C.

Su richiesta del cliente possono essere forniti trasformatori in grado di funzionare in condizioni speciali.
