Quali sono le tecnologie principali e le applicazioni pratiche dei quadri fissi a bassa tensione GGD?

Quali sono le tecnologie principali e le applicazioni pratiche diQuadro fisso a bassa tensione GGD?

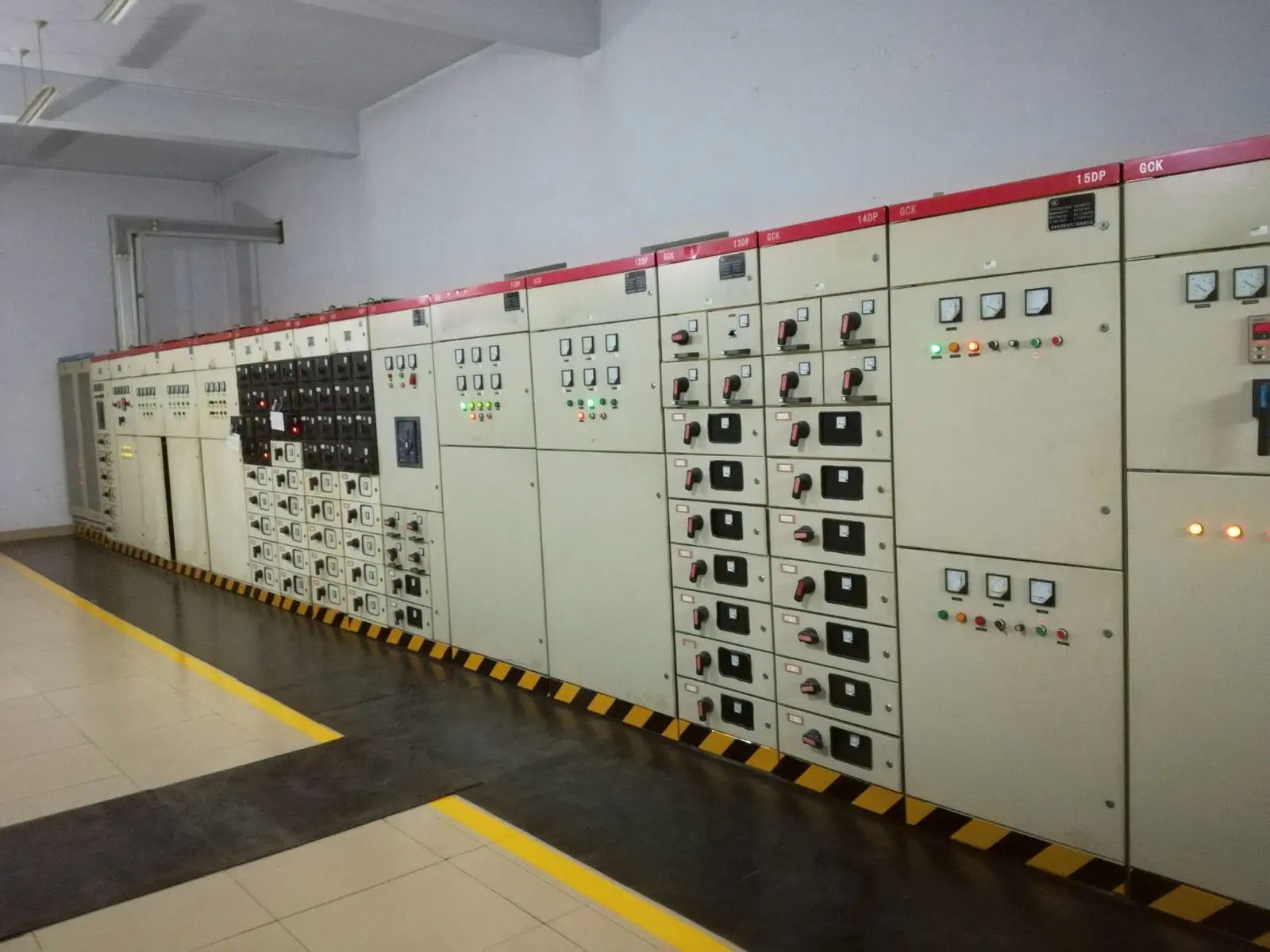

Definizione ufficiale: L'armadio di distribuzione a bassa tensione AC GGD è uno standardquadro completo fisso CA a bassa tensione per interniprogettati e realizzati in conformità con le norme nazionali per i quadri completi di bassa tensione. È applicabile ai sistemi di distribuzione a bassa tensione a frequenza industriale, adottando un armadio a pavimento completamente chiuso e una struttura di installazione elettrica fissa. Viene utilizzato principalmente per la distribuzione dell'energia a bassa tensione, la misurazione dell'energia elettrica, la protezione della linea, la compensazione della potenza reattiva e il controllo del circuito. È il dispositivo di distribuzione dell'energia di base a bassa tensione standardizzato più maturo e ampiamente applicato nei settori della produzione industriale, dell'edilizia, del supporto municipale e della distribuzione dell'energia di nuova energia in Cina.

Essendo l'apparecchiatura principale del terminale dei sistemi di trasmissione e distribuzione di energia, i quadri di bassa tensione determinano direttamente la sicurezza, la stabilità e la qualità dell'alimentazione elettrica dell'intero sistema di distribuzione. Con una struttura meccanica matura, prestazioni operative stabili, forte adattabilità ambientale ed eccezionali prestazioni in termini di costi di ingegneria, i quadri fissi a bassa tensione GGD sono stati a lungo il tipo di armadio di base tradizionale per nuove costruzioni, ristrutturazioni ed espansioni di progetti di distribuzione di energia. Questo documento elabora sistematicamente l'intera serie di conoscenze fondamentali sui quadri GGD dalle dimensioni dell'interpretazione del modello, della tecnologia strutturale, del principio di progettazione, dei tipi di armadi funzionali, della composizione del circuito, delle differenze nella selezione del modello, dell'adattamento dello scenario, dell'installazione, del funzionamento e della manutenzione e dei guasti comuni. Con una formulazione popolare e una forte praticità, può essere utilizzato come riferimento per l'apprendimento professionale, la selezione delle attrezzature, la costruzione in loco, l'accettazione delle attrezzature e il funzionamento e la manutenzione quotidiana.

I. Interpretazione del modello e posizionamento del prodotto

The three letters of GGD correspond to the core structural and functional attributes of the equipment, serving as the basic basis for distinguishing cabinet types and judging equipment applications in the low-voltage power distribution industry. Ciascuna lettera definisce le caratteristiche di progettazione e i limiti di applicazione dell'apparecchiatura.

La prima lettera "G" rappresenta una struttura di armadio metallico completamente chiusa. L'apparecchiatura adotta un design integrale a armadio chiuso, diverso dai supporti di distribuzione dell'alimentazione aperti e dalle semplici scatole di distribuzione aperte. Ha funzioni complete di prevenzione della polvere, prevenzione di corpi estranei e prevenzione di contatti accidentali, rispettando gli standard di protezione di sicurezza dei locali di distribuzione elettrica standard. È applicabile solo a scenari di distribuzione dell'energia interna standardizzata e non viene utilizzato per la distribuzione dell'energia semplice e temporanea.

La seconda lettera "G" rappresenta la struttura di installazione fissa, che è la caratteristica più distintiva di GGD. Tutti i componenti elettrici primari e secondari presenti nel quadro sono imbullonati e fissati sulle travi portanti del quadro, senza alcuna struttura meccanica mobile come trafilatura, tamponamento, scorrimento e molle. Questa struttura abbandona la comodità della manutenzione della linea sotto tensione, in cambio di una maggiore rigidità strutturale, una maggiore resistenza agli urti da cortocircuito e uno stato operativo più stabile a lungo termine, adattandosi ai requisiti di funzionamento ininterrotto 7×24 ore degli scenari industriali.

La lettera "D" rappresenta l'attributo speciale di distribuzione dell'energia. L'apparecchiatura è esclusivamente orientata alle funzioni di distribuzione dell'energia, concentrandosi sulla trasmissione, distribuzione, misurazione e protezione dell'energia elettrica a bassa tensione a frequenza industriale. Non supporta funzioni di controllo speciali come la regolazione della velocità a frequenza variabile e il controllo automatico del programma, fungendo da puro dispositivo di supporto della trasmissione di potenza.

Riepilogo del posizionamento principale del prodotto: GGD è un armadio di distribuzione principale a bassa tensione standardizzato con tipo a pavimento per interni, struttura completamente fissa, forte adattabilità a grandi correnti, funzionamento stabile ed elevata universalità. Viene utilizzato principalmente come apparecchiatura di alimentazione di base per sistemi di distribuzione di energia industriale, edile, municipale e di nuova energia.

II. Struttura del mobile, tecnologia di produzione e logica di progettazione sottostante

1. Struttura complessiva del telaio e vantaggi principali

I quadri GGD adottano una struttura a telaio in profili assemblati, diversa dai tradizionali armadi interamente saldati. L'attrezzatura è assemblata da speciali colonne, travi e travi verticali tramite bulloni, evitando efficacemente la deformazione del mobile, le sollecitazioni irregolari e la distorsione del telaio causate dalla tecnologia di saldatura integrale, caratterizzata da elevata precisione di formatura e buona consistenza strutturale. Seguendo la logica progettuale di "protezione del telaio portante e protezione della piastra", tutti i carichi di sbarre collettrici, interruttori e cavi sono sostenuti dal telaio profilato ad alta resistenza, mentre le piastre esterne svolgono solo funzioni di protezione chiusa e isolamento dalla polvere. Durante il funzionamento a lungo termine non si verificheranno deformazioni del telaio, scarsa chiusura delle porte o sfalsamenti e allentamenti dei componenti, garantendo un'elevata durata strutturale.

2. Funzioni pratiche del materiale del mobile e della tecnologia delle superfici

L'armadio è realizzato con piastre di acciaio laminate a freddo di alta qualità, con telai portanti del nucleo ispessito per migliorare la capacità di carico complessiva e la resistenza agli urti meccanici. La superficie dell'armadio adotta la tecnologia di spruzzatura di polvere elettrostatica industriale, che non è solo decorativa estetica ma ha molteplici effetti protettivi pratici: in primo luogo, protezione isolante per bloccare la conduzione delle perdite del guscio metallico e ridurre i rischi di scosse elettriche; in secondo luogo, anticorrosione e prevenzione della ruggine per adattarsi al complesso ambiente dei locali di distribuzione elettrica con umidità, scarsa ventilazione e accumulo di polvere e ritardare l'invecchiamento dell'armadio; in terzo luogo, la resistenza alla combustione dell'arco per resistere agli archi generati da cortocircuiti minori e limitare l'espansione dei guasti. Nel frattempo, tutti i componenti metallici, compresi i telai degli armadi, le porte mobili e le piastre laterali rimovibili, sono collegati al sistema di messa a terra unificato tramite speciali cavi di messa a terra per formare un sistema di protezione equipotenziale a gamma completa ed eliminare l'accumulo statico e i rischi di elettricità indotti dal guscio.

3. Principio fondamentale di sicurezza dell'isolamento fisico interno a quattro zone

L'armadio GGD adotta un layout di partizione fisica a quattro zone indipendente e standardizzato, che costituisce il principale progetto di sicurezza dell'apparecchiatura. Ha lo scopo di isolare i guasti, bloccare gli archi e realizzare una protezione a zone, impedendo che i guasti locali causino la paralisi dell'intero armadio.

Sala sbarre superiori: Essendo l'area centrale con la massima energia nell'intero armadio, è chiusa in modo indipendente e predisposta con sbarre principali, fili neutri e sbarre protettive di terra, completamente equipaggiate con divisori e guaine isolanti. Può prevenire efficacemente i cortocircuiti fase-fase delle sbarre causati da archi elettrici inferiori, guasti ai cavi e caduta di corpi estranei, confinare i principali guasti elettrici all'area superiore e proteggere tutti i rami di alimentazione inferiori dai guasti.

Sala dei componenti elettrici centrali: Installa centralmente i principali componenti elettrici primari come interruttori automatici, trasformatori e contattori. La disposizione centrale garantisce uno stress uniforme, evitando la risonanza e l'offset delle apparecchiature durante il funzionamento con correnti elevate. The fixed bolting installation eliminates gaps in electrical contacts, greatly reducing the probability of high-frequency faults such as virtual connection, overheating and burning.

Sala cavi inferiore: Uno spazio esclusivo e indipendente per la posa, la crimpatura e il fissaggio dei cavi in ​​entrata e in uscita, realizzando l'isolamento fisico tra i circuiti dei cavi e le sbarre ad alta tensione. Evita efficacemente la messa a terra delle sbarre e i guasti da cortocircuito causati dall'invecchiamento dell'isolamento del cavo e dal danneggiamento della guaina, separa i cavi di corrente forte e debole, realizza circuiti puliti e puliti e facilita la successiva manutenzione e risoluzione dei problemi.

Area operativa dello strumento sulla porta anteriore: Dispone solo accessori secondari per correnti deboli come strumenti, indicatori luminosi, pulsanti operativi e interruttori di trasferimento, realizzando un rigoroso isolamento fisico tra correnti forti e deboli. Gli operatori non hanno bisogno di entrare in contatto con circuiti sotto tensione ad alta tensione durante l'ispezione quotidiana, la visualizzazione dei parametri e il funzionamento delle apparecchiature, evitando sostanzialmente i rischi di scosse elettriche personali e migliorando la sicurezza operativa.

4. Modalità di cablaggio in ingresso e uscita e adattamento allo scenario

Bottom-in e bottom-out: la modalità mainstream standard del settore, adatta alla maggior parte delle sale di distribuzione dell'energia con cablaggio a fossa. I cavi entrano nell'armadio da trincee a terra con cablaggio nascosto, pulito e sicuro, applicabile alla maggior parte degli scenari di distribuzione dell'energia convenzionale come fabbriche, edifici e comunità residenziali.

Top-in e top-out: si adatta alle sale di distribuzione dell'energia con layout a ponte completamente superiore, utilizzato principalmente per sale macchine e officine a molti piani con cablaggio a ponte centralizzato, caratterizzato da minore piegatura dei cavi, bassa perdita di linea e cablaggio regolare.

Top-in-bottom-out e bottom-in-top-out: modalità adattative speciali, applicate principalmente a condizioni di lavoro speciali come la ristrutturazione di vecchi locali di distribuzione dell'energia, l'espansione del circuito e il cablaggio in loco limitato, con elevata flessibilità.

III. Logica di distribuzione dell'energia e scenari applicativi di vari armadi funzionali GGD

Un sistema completo di distribuzione dell'alimentazione a bassa tensione viene realizzato combinando più armadi GGD funzionali. All cabinets perform their respective duties and cooperate with each other to form a complete power distribution system integrating power access, load distribution, fault protection, energy efficiency optimization and power metering.

1. Armadio in entrata (gatew di alimentazione principale del sistema

L'armadio in ingresso è l'ingresso di alimentazione principale dell'intero sistema di distribuzione dell'alimentazione a bassa tensione, dotato di un interruttore principale universale per svolgere le funzioni di commutazione principale del sistema e protezione primaria dai guasti. L'uscita di potenza dal trasformatore superiore accede all'armadio di ingresso, stabilizzata e protetta dall'interruttore principale, quindi viene deviata a tutti gli armadi funzionali posteriori. L'apparecchiatura integra molteplici funzioni di protezione come sovraccarico, cortocircuito, sottotensione e perdita di fase e può scattare istantaneamente per interrompere l'alimentazione in caso di guasti gravi al sistema per proteggere le linee e le apparecchiature posteriori. Un sistema di alimentazione singolo è dotato di un armadio di ingresso, mentre un sistema di alimentazione ridondante a doppio circuito richiede due armadi di ingresso abbinati a un armadio di collegamento.

2. Armadio di uscita (terminale di distribuzione del carico)

Essendo l'apparecchiatura principale del ramo del sistema di distribuzione dell'energia, l'armadio in uscita suddivide l'alimentazione principale in più rami indipendenti per adattarsi a carichi diversi come apparecchiature elettriche, sistemi di illuminazione e strutture per uffici. Adottando la logica di distribuzione dell'alimentazione indipendente di un circuito con una protezione, la protezione di ciascun ramo è indipendente l'una dall'altra. Solo il ramo difettoso scatta in caso di sovraccarico, cortocircuito o perdita di un singolo ramo, senza influenzare l'alimentazione complessiva del sistema, realizzando un accurato isolamento dei guasti e facilitando una rapida risoluzione dei problemi e il ripristino dell'alimentazione.

3. Armadio di compensazione della potenza reattiva (nucleo di ottimizzazione dell'efficienza energetica del sistema)

Gli scenari industriali hanno un'elevata percentuale di motori e apparecchiature induttive, che generano una grande quantità di perdita di potenza reattiva durante il funzionamento, con conseguente basso fattore di potenza di rete, aumento della caduta di tensione di linea, riscaldamento aggravato delle apparecchiature e penalità del fattore di potenza da parte degli enti di fornitura di energia, aumentando i costi di consumo energetico aziendale. L'armadio di compensazione della potenza reattiva commuta automaticamente i banchi di condensatori in base alle variazioni del carico di rete in tempo reale per compensare dinamicamente la potenza reattiva del sistema, stabilizzare la tensione di rete, ridurre la perdita di linea e migliorare l'efficienza di utilizzo dell'energia. Per condizioni di lavoro armoniche con convertitori di frequenza intensivi e apparecchiature ad alta frequenza, è necessario installare reattori per sopprimere le armoniche e prevenire il surriscaldamento delle apparecchiature di compensazione.

4. Tie Cabinet (nucleo di alimentazione ininterrotta a doppia alimentazione)

L'armadio di collegamento viene applicato in particolare ai sistemi di alimentazione ridondanti ad alta affidabilità con doppie linee di ingresso e doppie sbarre collettrici. In condizioni di funzionamento normale, le due sezioni di sbarre sono alimentate indipendentemente da due armadi di arrivo, e il armadio di collegamento rimane aperto. In caso di guasto o intervento di un qualsiasi alimentatore in ingresso, l'armadio di collegamento si chiude automaticamente o manualmente e l'alimentatore normale alimenta entrambe le sezioni delle sbarre collettrici per evitare interruzioni di corrente su vaste aree. È ampiamente utilizzato in scenari chiave con elevati requisiti di continuità dell'alimentazione come ospedali, grandi centri commerciali, sale dati, linee di produzione industriale e sistemi di distribuzione dell'energia antincendio.

5. Armadio di misurazione (attrezzatura speciale per la compensazione dell'energia)

L'armadio di misurazione è uno speciale armadio standardizzato sotto la supervisione dei dipartimenti di alimentazione. La struttura del cabinet, la configurazione dei componenti e la tecnologia di cablaggio sono rigorosamente conformi alle specifiche di accettazione dell'alimentatore. L'armadio è appositamente attrezzato con trasformatori di misurazione e contatori intelligenti di energia elettrica per raccogliere e contare con precisione il consumo energetico totale del sistema, fungendo da base legale per la liquidazione delle tariffe elettriche. L'armadio supporta il controllo della piombatura e sono vietati cablaggi privati ​​e modifiche alle apparecchiature per garantire una misurazione della potenza conforme, accurata e tracciabile.

IV. Principi di base dei circuiti primari e secondari

1. Circuito principale primario

Il circuito principale primario è il canale principale a corrente forte del sistema, che comprende principalmente le sbarre principali, le sbarre di derivazione, i contatti principali degli interruttori automatici, i cavi in ​​entrata e in uscita e i terminali di cablaggio del carico. La sua funzione principale è trasmettere e distribuire energia elettrica ad alta potenza, collegando direttamente i carichi terminali, determinando la capacità complessiva di alimentazione e la resistenza al cortocircuito dell'armadio. La struttura fissa di GGD garantisce un fissaggio saldo dei componenti conduttivi senza spazi di ostruzione mobili e una resistenza di contatto stabile. Non è soggetto a surriscaldamento, connessione virtuale e combustione durante il funzionamento a corrente elevata a lungo termine, con eccellente resistenza all'arco e resistenza agli urti da cortocircuito, adattandosi al funzionamento stazionario a lungo termine dei principali circuiti a grande corrente.

2. Circuito di controllo secondario

Il circuito di controllo secondario è un sistema ausiliario a corrente debole a bassa tensione che supporta il circuito primario. Non trasmette direttamente energia elettrica ad alta potenza e le sue funzioni principali sono il monitoraggio, la protezione, il controllo e l'allarme precoce. Comprende principalmente quattro funzioni: raccolta in tempo reale di dati operativi come tensione, corrente e consumo energetico; feedback sugli stati di chiusura, apertura e guasto dell'apparecchiatura; realizzazione di protezioni da sovraccarico, cortocircuito, sottotensione e altri guasti; supporto del funzionamento locale e del controllo remoto. Il controllo indiretto della corrente forte attraverso la corrente debole migliora notevolmente la sicurezza operativa dell'apparecchiatura e la comodità di funzionamento e manutenzione.

V. Principali vantaggi e svantaggi di GGD

1. Principali vantaggi

Innanzitutto, elevata affidabilità operativa e basso tasso di guasto. The equipment has no vulnerable mechanical structures such as drawers, slideways and springs, fundamentally avoiding faults such as mechanical jamming, poor contact and component failure, adapting to 24-hour uninterrupted operation and reducing later operation and maintenance pressure.

In secondo luogo, struttura solida e forte tolleranza ai guasti. Con l'installazione di componenti fissi e una disposizione ordinata e stabile delle sbarre, la struttura dell'armadio non si allenterà, i componenti non fuoriusciranno e gli archi non si diffonderanno ampiamente in caso di guasti da cortocircuito del sistema, garantendo un forte controllo dei guasti.

In terzo luogo, elevata universalità e compatibilità. L'apparecchiatura ha un elevato grado di standardizzazione, compatibile con vari componenti elettrici tradizionali a bassa tensione con accessori industriali ampiamente utilizzati e senza barriere tecniche personalizzate, consentendo una rapida manutenzione, rinnovamento ed espansione della capacità.

Quarto, elevata flessibilità di ristrutturazione. The cabinet has a spacious interior without redundant structures, allowing the addition of new power distribution circuits, intelligent monitoring modules and reactive power compensation modules according to later operation and maintenance needs, adapting to the upgrading and renovation of old power distribution rooms.

In quinto luogo, prestazioni di costo prominenti. Con una tecnologia di produzione matura e bassi costi di produzione di massa, il suo prezzo è molto inferiore rispetto ai quadri a cassetto con la stessa capacità di distribuzione di energia, adatto per l'implementazione di progetti di distribuzione di energia su larga scala.

2. Principali svantaggi

In primo luogo, praticità di funzionamento e manutenzione insufficiente e manutenzione obbligatoria dello spegnimento. Tutti i componenti sono installati in modo fisso senza unità di manutenzione estraibili indipendenti, che richiedono lo spegnimento dell'alimentatore superiore per la manutenzione dei guasti a circuito singolo e la sostituzione delle apparecchiature, non in grado di realizzare la manutenzione in linea.

In secondo luogo, basso grado di modularizzazione e scarsa intercambiabilità delle unità. Non esiste uno standard modulare unificato e la disposizione interna e le dimensioni di installazione degli armadi di diversi produttori sono diverse, non riuscendo a realizzare l'interscambio diretto di unità circuitali come gli armadi a cassetti.

In terzo luogo, l’adattamento limitato agli scenari di fascia alta. Limitato dalla funzione di manutenzione dello spegnimento, non è in grado di soddisfare le richieste di alimentazione di standard elevati come manutenzione frequente, interruzione di corrente pari a zero e alimentazione di carico di precisione.

VI. Differenze e logica di selezione delle tipologie di armadi GGD, GCK e MNS

GGD, GCK e MNS sono tre tipi di armadi tradizionali nel settore cinese della distribuzione di energia a bassa tensione. Le loro differenze fondamentali risiedono nella forma strutturale, nella modalità di funzionamento e manutenzione, nel livello di affidabilità e nell'adattabilità allo scenario piuttosto che nell'apparenza.

GGD: Struttura completamente fissa senza cassettiere mobili, caratterizzata da struttura stabile, forte resistenza al cortocircuito, basso costo ed eccellenti prestazioni a corrente elevata. Il suo svantaggio è la necessità di manutenzione allo spegnimento, adatto per armadi principali del sistema, distribuzione dell'alimentazione principale e distribuzione dell'alimentazione di carico stabile convenzionale.

GCK: Struttura a semi-cassetto con circuiti in uscita estraibili e sostituibili indipendentemente, che consente la manutenzione in linea dei singoli circuiti. Bilancia stabilità e comodità operativa, adatto principalmente ai carichi di potenza dell'officina e alle condizioni di lavoro che richiedono una manutenzione frequente.

MNS: Armadio a cassetti completamente modulare di fascia alta con forte intercambiabilità delle unità, alta intelligenza, alto livello di protezione ed elevata efficienza operativa e di manutenzione ma costo elevato, applicabile a data center, produzione di precisione, commercio di fascia alta e scenari di carico importanti ininterrotti.

Formula di selezione del settore: Selezionare GGD per la distribuzione di energia convenzionale a stato stazionario, circuiti principali a corrente elevata e progetti a budget controllato; selezionare GCK per potenza dell'officina e condizioni di lavoro di manutenzione frequente; seleziona MNS per scenari di fascia alta, requisiti di interruzione di corrente pari a zero e carichi di precisione.

VII. Scenari applicabili e non applicabili

1. Scenari applicabili preferiti

Locali di distribuzione dell'energia principale di varie fabbriche, locali di distribuzione dell'energia di edifici e comunità residenziali, sistemi collegati alla rete a bassa tensione di centrali elettriche fotovoltaiche, armadi temporanei di distribuzione dell'alimentazione principale per cantieri edili, distribuzione dell'alimentazione principale di officine di fabbrica, distribuzione di energia convenzionale municipale, distribuzione di energia centralizzata di locali pompe dell'acqua e locali ventilatori e altri scenari di distribuzione di energia di base con carichi stabili e senza frequenti richieste di manutenzione.

2. Scenari non consigliati

Distribuzione dell'alimentazione principale dei data center, distribuzione dell'alimentazione di emergenza delle sale operatorie ospedaliere, distribuzione dell'alimentazione dei laboratori di strumenti di precisione, distribuzione dell'alimentazione della linea di produzione principale dell'automazione industriale, carichi chiave che richiedono frequenti start-stop e manutenzione in tempo reale e centrali elettriche intelligenti di alto livello non presidiate con elevati requisiti di continuità dell'alimentazione elettrica ed efficienza di funzionamento e manutenzione.

VIII. Installazione, funzionamento, manutenzione e analisi dei guasti comuni

1. Punti chiave dell'installazione principale

Il mobile adotta l'installazione fissa a parete a pavimento. Gli armadi multipli dovranno essere livellati con precisione e giuntati strettamente durante la disposizione per garantire una giunzione di testa piatta delle sbarre collettrici, una sollecitazione uniforme dell'armadio e un'apertura e chiusura regolare delle porte. Il cablaggio dei cavi segue rigorosamente il principio della zonizzazione della corrente forte e debole per evitare interferenze elettromagnetiche, garantire strumenti secondari stabili e segnali di protezione e ottenere un cablaggio complessivo pulito e saldamente fissato.

2. Requisiti fondamentali per la sicurezza della messa a terra

Una messa a terra affidabile su tutta la gamma è la garanzia fondamentale per il funzionamento sicuro di GGD. Tutti i componenti metallici come telai di armadi, ante mobili, piastre laterali, travi di montaggio e portacavi devono essere collegati al sistema di messa a terra. Le porte mobili sono collegate con speciali cavi di messa a terra flessibili per evitare guasti alla messa a terra causati dall'ossidazione e dalla corrosione dei punti cerniera, prevenendo completamente dispersioni elettriche, elettricità statica, scosse elettriche e rischi di guasto delle apparecchiature.

3. Specifiche di funzionamento e manutenzione quotidiana

L'ispezione giornaliera di routine non richiede l'apertura dell'armadio; le condizioni operative dell'apparecchiatura possono essere valutate tramite strumenti e indicatori luminosi montati sulla porta. La manutenzione interna dell'armadio deve attuare rigorosamente quattro procedure di sicurezza: spegnimento, verifica dello spegnimento, affissione di segnali di avvertimento e collegamento a terra. L'apertura dell'armadietto attivo è severamente vietata. La manutenzione regolare si concentra sulla rimozione della polvere dell'armadio, sul fissaggio delle sbarre e dei terminali, sull'ispezione del circuito secondario e sul controllo delle condizioni della messa a terra per eliminare in anticipo potenziali pericoli nascosti.

4. Guasti comuni e analisi delle cause

Surriscaldamento anomalo dell'armadio: il guasto più frequente dell'apparecchiatura, causato principalmente da terminali di cablaggio allentati, bulloni delle sbarre collettrici allentati e crimpatura insufficiente dei cavi, che porta a un'eccessiva resistenza di contatto e generazione di calore. Appartiene ai problemi del processo di costruzione e funzionamento piuttosto che ai difetti di qualità del mobile.

Interventi frequenti dei rami: causati principalmente da sovraccarico dei carichi posteriori, dispersioni elettriche sulla linea e guasti alle apparecchiature terminali, indipendenti dall'armadio stesso. I guasti possono essere rintracciati ed eliminati controllando i carichi dei rami corrispondenti.

Dati anomali dello strumento: causati principalmente da cablaggio allentato del circuito secondario, guasti del trasformatore o interferenze elettromagnetiche del segnale di corrente debole. La risoluzione dei problemi può essere completata rapidamente controllando prima il circuito di controllo secondario.

IX. Stato dello sviluppo e riepilogo dell'applicazione

Essendo un'apparecchiatura di distribuzione dell'energia a bassa tensione standardizzata e matura verificata da decenni di pratica ingegneristica, il quadro fisso a bassa tensione GGD è un dispositivo di base indispensabile nel sistema di trasmissione e distribuzione di energia a bassa tensione della Cina. Rispetto agli armadi a cassetti modulari di fascia alta, GGD manca di elevata intelligenza, iterazione rapida e vantaggi esenti da manutenzione, ma soddisfa accuratamente le esigenze delle condizioni di lavoro della distribuzione di energia più convenzionali in Cina. Con i principali vantaggi di struttura stabile, elevata sicurezza e affidabilità, forte universalità e prestazioni ad alto costo, occupa da tempo il mercato principale della distribuzione di energia civile, industriale, municipale e di nuova energia. Con la continua standardizzazione e aggiornamento dell'ingegneria energetica, la tecnologia degli armadi GGD e la configurazione di sicurezza vengono continuamente ottimizzate e iterate, consolidando ulteriormente la sua posizione fondamentale nella distribuzione di energia a bassa tensione e fornendo una solida garanzia per il funzionamento sicuro, stabile e a lungo termine di vari sistemi di alimentazione.

X. Domande frequenti (domande e risposte concise)

Q1: Quali sono la definizione e le caratteristiche principali dei quadri GGD?A: GGD è un quadro completo standard a bassa tensione fisso per interni. Adotta una struttura a pavimento completamente chiusa con componenti fissi, caratterizzata da elevata stabilità, forte resistenza ai cortocircuiti, basso tasso di guasto e prestazioni ad alto costo per la distribuzione, la misurazione e la protezione dell'energia convenzionale a bassa tensione.

Q2: Quali sono le differenze principali tra GGD, GCK e MNS?R: GGD è completamente fisso, stabile ed economico ma richiede manutenzione quando è spento. GCK è semi-disegnabile e MNS è completamente modulare, entrambi supportano la manutenzione della linea in tensione con costi ed efficienza più elevati.

Q3: Quali scenari preferiscono GGD e quali non sono consigliati?R: GGD è adatto per fabbriche, edifici, distribuzione di energia elettrica stabile municipale e fotovoltaica. Non è applicabile a data center, alimentazione di emergenza ospedaliera, laboratori di precisione e scenari di alimentazione ininterrotta che richiedono frequenti manutenzioni sotto tensione.

Q4: Perché la manutenzione interna di GGD deve essere eseguita con l'alimentazione spenta?R: Tutti i componenti sono installati in modo fisso senza unità estraibili isolate. L'apertura dell'armadio sotto tensione può causare cortocircuiti e scosse elettriche, pertanto è obbligatoria la manutenzione dello spegnimento.

Q5: Qual è il difetto più comune di GGD e i suoi metodi di prevenzione?R: Il guasto più comune è il surriscaldamento causato da terminali allentati e contatti scadenti. Il fissaggio regolare, la pulizia dalla polvere e l'ispezione della messa a terra possono prevenire efficacemente tali guasti.

Q6: Quali tipi di armadi costituiscono un sistema di distribuzione dell'alimentazione GGD completo?R: Un sistema completo comprende armadi di compensazione della potenza in entrata, in uscita, reattiva, collegamenti e misurazione per realizzare funzioni complete di distribuzione, protezione e misurazione dell'energia.

Q7: Qual è la funzione principale del design di separazione a quattro zone dell'armadio?R: Isola le aree funzionali e le diverse correnti, limita la propagazione dell'arco, previene i contatti accidentali e l'espansione dei guasti e migliora la sicurezza e la stabilità operativa complessive.
