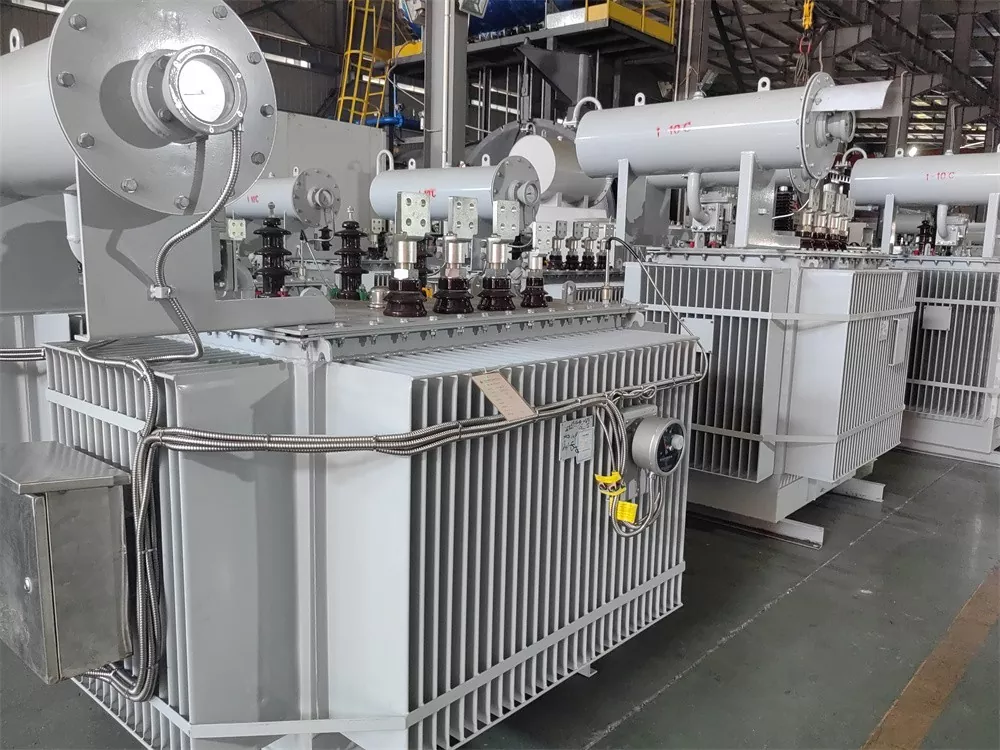

Trasformatore di distribuzione a bagno d'olio con commutatore a vuoto

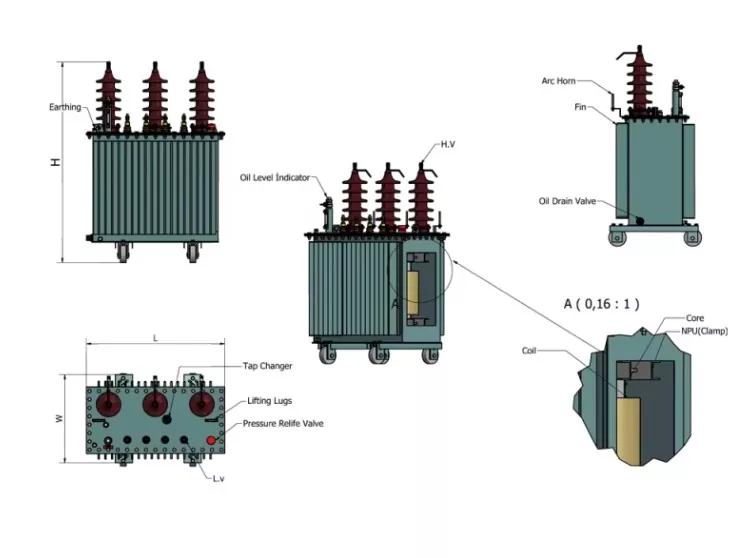

Il trasformatore di distribuzione a bagno d'olio con commutatore di rubinetto senza carico è un prodotto affidabile della fabbrica Ceho. Il nucleo utilizza lamiere di acciaio al silicio a grani orientati laminate a freddo ad alta permeabilità. Ha un design a nucleo con giunti completamente obliqui e una struttura segmentata. Le colonne centrali presentano sezioni trasversali circolari a gradini multilivello, mentre il giogo e il nucleo mantengono sezioni trasversali uniformi.

Il nucleo di questo prodotto utilizza lamiere di acciaio al silicio a grani orientati laminate a freddo ad alta permeabilità. Presenta un design a nucleo con giunti completamente obliqui e una struttura segmentata. Le colonne centrali presentano sezioni trasversali circolari a gradini multilivello, mentre il giogo e il nucleo mantengono sezioni trasversali uniformi.

Gli avvolgimenti utilizzano canali dell'olio ondulati con impregnazione senza vernice e legatura con fascia di compressione. Tutti gli avvolgimenti sono bobine concentriche. L'avvolgimento ad alta tensione è dotato di prese corrispondenti ai requisiti di tensione di presa, collegate al commutatore montato sul coperchio del serbatoio. Ciò consente il trasferimento di tensione tra 10 kV e 20 kV e la regolazione della tensione di presa dopo la disconnessione dell'alimentazione.

Dispositivi di protezione di sicurezza I trasformatori da 30~2000 kVA sono dotati di valvole limitatrici di pressione. È possibile installare relè gas con terminali di allarme e sgancio in base alle esigenze dell'utente. Dispositivi di misurazione della temperatura dell'olio Tutti i trasformatori sono dotati di prese per termometro in vetro montate sulla parte superiore del serbatoio, che si estendono per 120±10 mm nell'olio. I trasformatori da 1000~2000kVA sono dotati di termometri di segnale esterni. Il trasformatore di distribuzione in olio con serbatoi del commutatore a vuoto è costruito con pareti ondulate, rifinite con una resistente pellicola di vernice verniciata a polvere. Le alette ondulate non solo forniscono raffreddamento ma funzionano anche come elementi “respiratori”, la loro elasticità compensa le variazioni di volume dell’olio dovute alle fluttuazioni di temperatura. Pertanto, i trasformatori completamente sigillati eliminano la necessità di un conservatore dell'olio, riducendo l'altezza complessiva. Il riempimento dell'olio sotto vuoto durante l'incapsulamento rimuove completamente l'umidità dal trasformatore, impedendo all'olio del trasformatore di entrare in contatto con l'aria. Ciò blocca efficacemente l'ingresso di ossigeno e acqua che potrebbe ridurre le prestazioni di isolamento e accelerare l'invecchiamento dell'olio, eliminando così la necessità di test periodici di campionamento dell'olio.

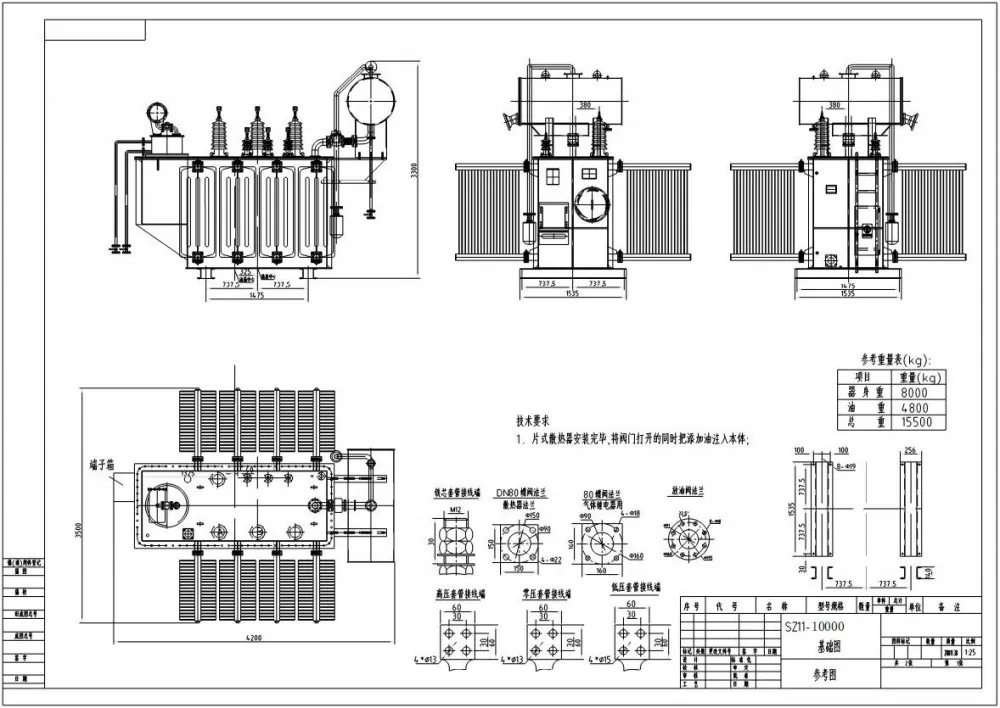

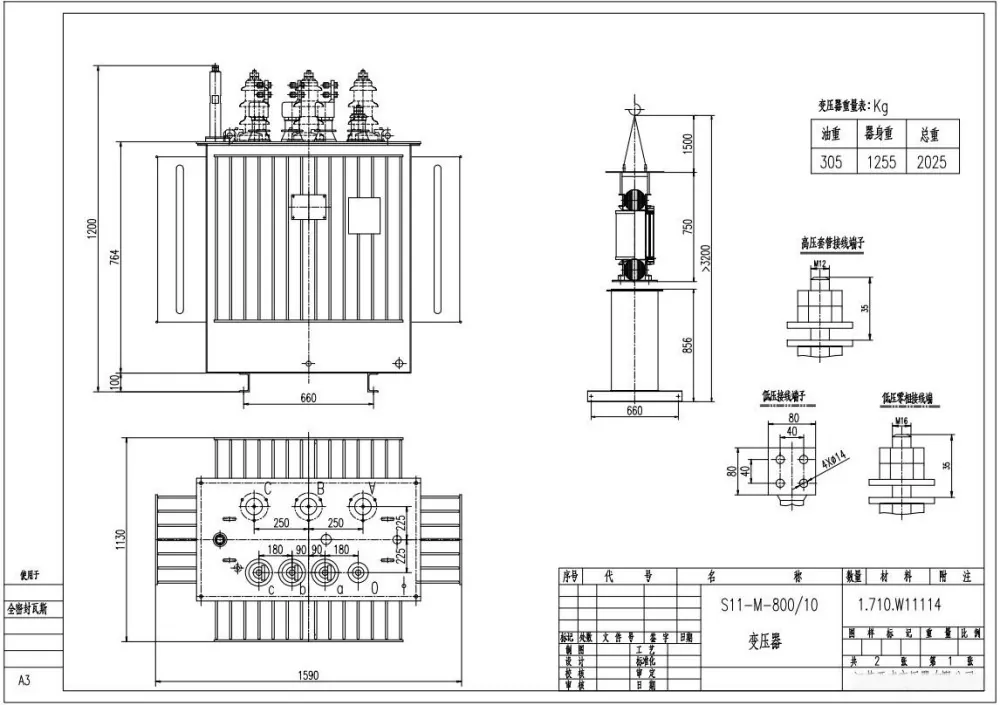

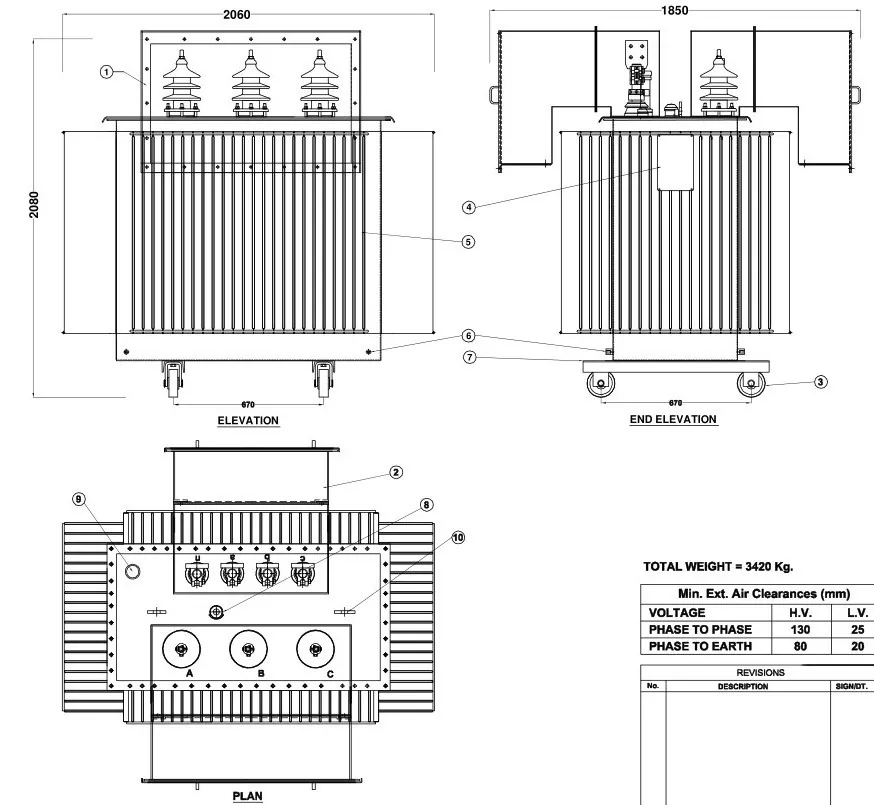

Parametri tecnici

Ispezione del trasformatore di distribuzione prima del funzionamento

1. Verificare la certificazione del trasformatore; se la certificazione supera i due mesi, ripetere il test della resistenza di isolamento.

2. Ispezionare il livello dell'olio e lo sfiato del trasformatore di distribuzione a bagno d'olio con commutatore a vuoto; nessuna perdita d'olio, condizioni dell'olio normali con ventilazione adeguata.

3. Controllare l'integrità delle boccole isolanti di alta/bassa tensione e dei relativi conduttori; assicurarsi che i bulloni siano sicuri.

4. Verificare che la posizione dell'interruttore del regolatore di tensione sia corretta; verificare che i fusibili di alta/bassa tensione siano abbinati correttamente.

5. Assicurarsi che i dispositivi di protezione contro i fulmini siano pienamente operativi; la resistenza di terra misurata deve soddisfare gli standard.

6. Nessuna anomalia osservata nei cavi o nelle sbarre collettrici.

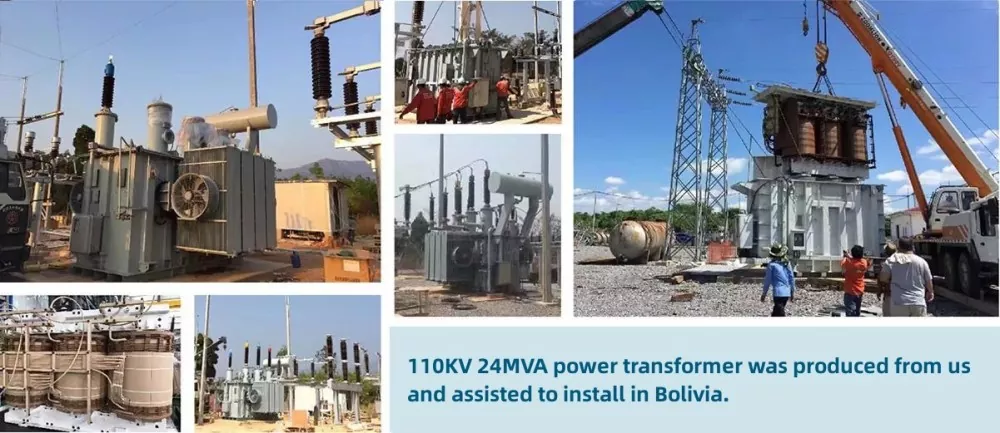

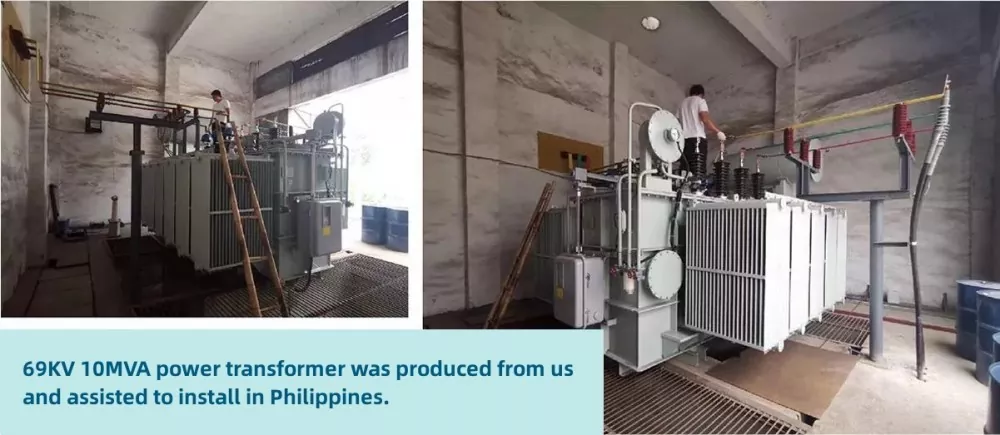

Foto dei clienti

Note sulla manutenzione

● Il funzionamento manuale richiede arresti programmati per la sostituzione del commutatore.

● Ispezionare regolarmente l'usura meccanica del commutatore di presa sul trasformatore di distribuzione a bagno d'olio con commutatore di presa a vuoto.

● Monitorare la qualità dell'olio per garantire le prestazioni di isolamento e raffreddamento.
