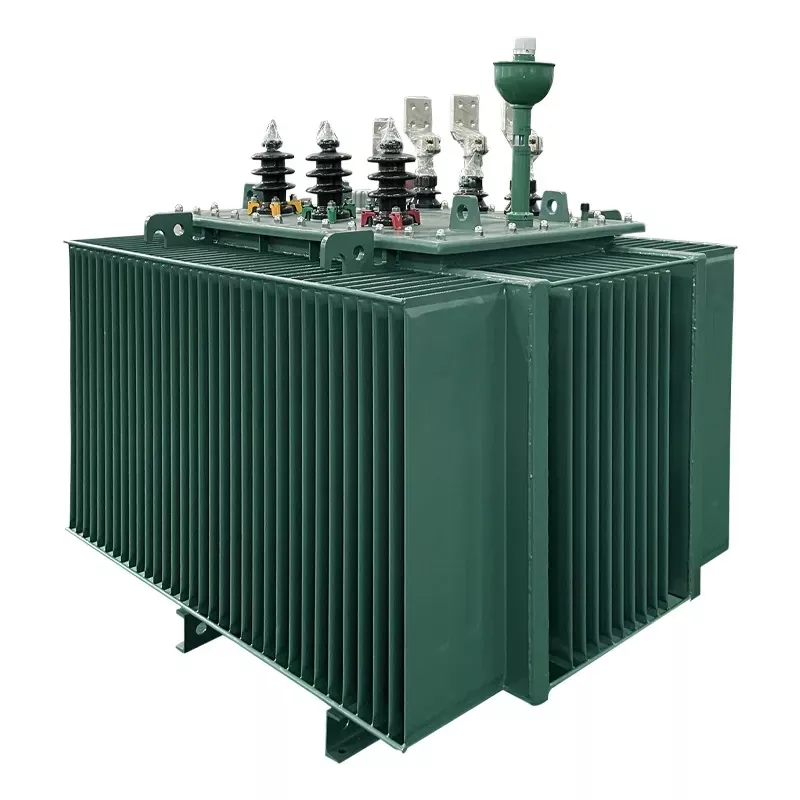

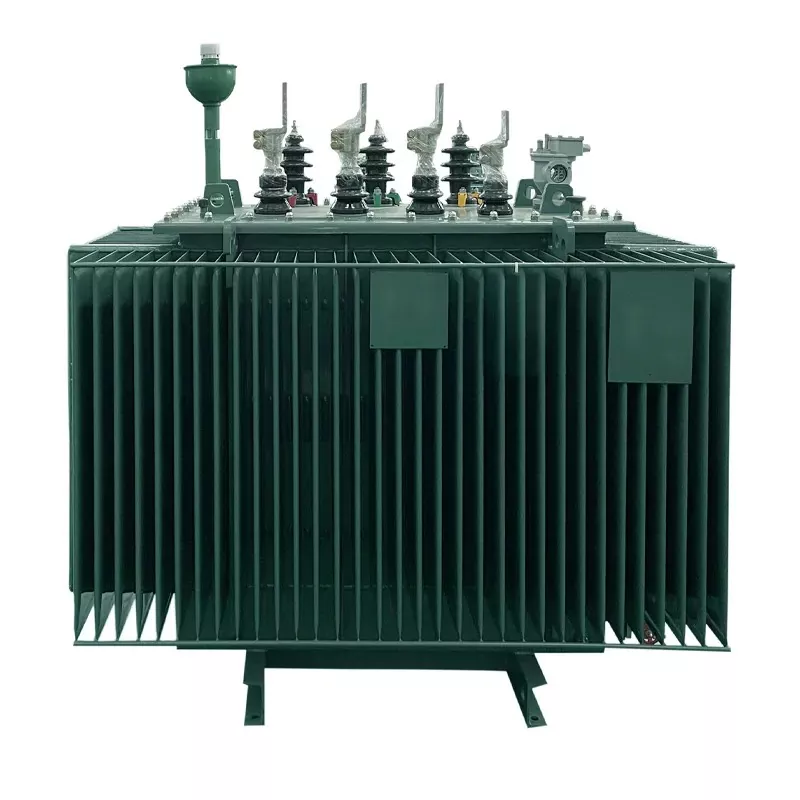

Trasformatore di distribuzione trifase in bagno d'olio con commutatore sotto carico

Il trasformatore di distribuzione trifase in olio con commutatore sotto carico è un'apparecchiatura importante nei moderni sistemi di distribuzione, anch'esso uno dei prodotti importanti di Ceho. Questi prodotti possono regolare la tensione senza interrompere il carico, migliorando la qualità dell'energia e la stabilità della rete.

Invia richiesta

Descrizione del prodotto

Questo trasformatore di distribuzione trifase in bagno d'olio con commutatore sotto carico è realizzato in acciaio al silicio CRGO laminato a freddo di alta qualità, garantendo basse perdite a vuoto. Ha un buon effetto di risparmio energetico e notevoli vantaggi sociali ed economici. Forte resistenza ai cortocircuiti e ai fulmini; Il design della struttura di supporto ad alta affidabilità può essere utilizzato sia all'esterno che all'interno.

La tensione e la potenza nominale dei nostri trasformatori possono essere personalizzate. Tensioni disponibili: 6kV, 6.3kV, 10kV, 10.5kV, 11kV, 12.47kV, 13.2kV, 13.8kV, 15kV, 20kV, 22kV, 24kV, 33kV, 34.5kV, 35kV, 38kV...... 110 kilovolt.

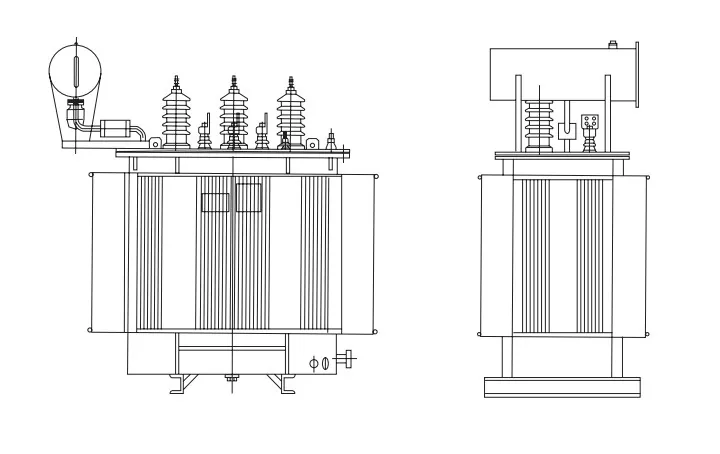

Disegno di assieme

Specifiche tecniche

Potenza nominale (kVA)	Tensione nominale (kV)		Gruppo vettoriale	Perdita a vuoto (W)	Perdita di carico (W)	Impedenza(%)
Potenza nominale (kVA)	alta tensione	LV	Gruppo vettoriale	Perdita a vuoto (W)	Perdita di carico (W)	Impedenza(%)
30	13.8 13.2 11 10.5 10 6.3 6 Intervallo di maschiatura: ±5%; ±2*2,5%	0.4 0.433 0.415	Din11 Yyn0 Yzn11 Dina5	100	600	5.5
50				130	870
80				180	1250
100				200	1500
125				240	1800
160				280	2200
200				340	2600
250				400	3050
315				480	3650
400				570	4300
500				680	5150
630				810	6200	6
800				980	7500
1000				1150	10300
1250				1360	12000
1600				1640	14500
2000				1960	17800
2500				2310	20700
3150				2730	24300

Caratteristica	Descrizione
Regolazione della tensione	Consente la regolazione della tensione sotto carico tramite commutatore mentre il trasformatore è sotto tensione, in genere con un intervallo di regolazione di ±15% o più .
Tocca Tipo di changer	L'OLTC di tipo sottovuoto è preferito per affidabilità e lunga durata; deve essere conforme agli standard IEC 60214 o AS 60214.1 .
Metodo di raffreddamento	ONAN (Oil Natural Air Natural) è standard; alcune varianti possono utilizzare OFAF (Oil Forced Air Forced) per capacità superiori.
Isolamento e olio	Immersi in olio minerale per isolamento e raffreddamento; l'olio deve soddisfare gli standard IEC 60296. L'olio nel vano dell'interruttore del deviatore deve essere isolato dall'olio del serbatoio principale.
Costruzione	Tipicamente di tipo core, con avvolgimenti in rame, serbatoio in acciaio ondulato e design sigillato ermeticamente per impedire l'ingresso di umidità.
Tocca Controllo	Supporta il funzionamento automatico, manuale locale (elettrico) e manuale di emergenza (meccanico). Include interruttori di finecorsa, protezione termica e indicatori di posizione .

Condizioni ambientali normali

1. Temperatura ambiente: Non più di +40℃, Non meno di -25℃, La temperatura media mensile non è superiore a +30℃., La temperatura media annuale non è superiore a +20℃.

2. Altitudine: non più di 1000 m.

3. L'onda della tensione di alimentazione è simile a un'onda sinusoidale.

4. La tensione di alimentazione del trasformatore di distribuzione trifase in bagno d'olio con commutatore sotto carico è approssimativamente simmetrica.

5. Il contenuto armonico totale della corrente di carico non deve superare il 5% della corrente nominale;

6. Luogo di installazione: interno o esterno.
