Interruttore automatico in vuoto ad alta tensione per interni VS1

Ceho è in grado di offrire l'interruttore automatico in vuoto ad alta tensione per interni VS1 con un servizio post-vendita completo e consegne puntuali. Il principio di funzionamento di questo interruttore sotto vuoto è che quando il contatto mobile e il contatto statico vengono separati sotto l'azione del meccanismo di comando, viene generato un arco elettrico tra i contatti e la superficie dei contatti volatilizza il vapore ad alte temperature. La forma speciale del design dei contatti di questo prodotto genera un campo magnetico quando la corrente lo attraversa. Sotto l'azione di questo campo magnetico, l'arco elettrico si muove rapidamente lungo la direzione tangenziale della superficie di contatto. Parte del vapore metallico si condensa sul cilindro metallico (schermo) e l'arco passa naturalmente attraverso lo zero e poi si spegne. Quando l'arco si spegne, la rigidità dielettrica tra i contatti si ripristina rapidamente

Invia richiesta

Descrizione del prodotto

Puoi essere certo di acquistare l'interruttore automatico in vuoto ad alta tensione per interni VS1 da Ceho. L'interruttore sottovuoto è adatto per l'uso in sistemi di alimentazione con una tensione nominale di 12 kV a scopo di protezione, nonché nelle unità di controllo delle apparecchiature della rete elettrica e delle apparecchiature elettriche industriali. Può essere equipaggiato con KYN28 (GZS1). Vari tipi di pannelli per quadri elettrici come XGN e GG-1A. Prodotti correlati: carrelli di isolamento, carrelli portafusibili e altri carrelli per trasformatori di tensione.

Standard di prodotto

♦ IEC62271-100 Quadri e apparecchiature di controllo ad alta tensione Parte 100: Interruttori automatici CA

♦ GB1984 Interruttori automatici CA ad alta tensione

♦ GB/T11022 Specifiche comuni per gli standard di quadri e apparecchiature di controllo ad alta tensione

♦ Interruttori automatici in vuoto CA ad alta tensione JB/T 3855

♦ DL/T402 Specifica degli interruttori automatici CA ad alta tensione

Condizioni ambientali

♦ Temperatura ambiente: -15℃~+40℃;

♦ Altitudine: ≤1000m;

♦ Umidità relativa: media giornaliera ≤95%, media mensile ≤90%；

♦ Intensità del terremoto: livello ≤8;

♦ Luoghi senza incendi, pericolo di esplosione, sporcizia grave, corrosione chimica e vibrazioni intense

Data tecnica

NO.	Articolo	Unità	Data
1	Tensione nominale	kv	15? ? ? ? ? ? ? ? ? ? ? ? ? ?24
2	Tensione nominale di resistenza alla frequenza industriale di breve durata (1 minuto)		90/102? ? ? ? ? ? ? ? ??65/79
3	Tensione nominale di resistenza all'impulso di fulmine		50/59? ? ? ? ? ? ? ? ??125/145
4	Frequenza nominale	Hz	50
5	Corrente nominale	A	630? ? ? ? ? ? ? ? ? ? ? ?630 ? ? ? ? ? ? ? ? ? ? ? ? ?1250
			1250? ? ? ? ? ? ? ? ? ? ?1250 ? ? ? ? ? ? ? ? ? ? ? ? 1600
6	Corrente nominale tollerante di breve durata	IL	20 50 50	25 63 63	31.5 80 80
7	Corrente tollerante di picco nominale
8	Corrente di chiusura nominale di cortocircuito (picco)
9	Sequenza operativa nominale		O-0.3s-co-180s-co
10	Vita meccanica	Volte	20000
11	Tensione operativa nominale	V	CA/CC220, CA/CC110
12	Orario di apertura	SM	20~50
13	orario di chiusura		30~70
14	Tempi di interruzione della corrente di cortocircuito nominale		50

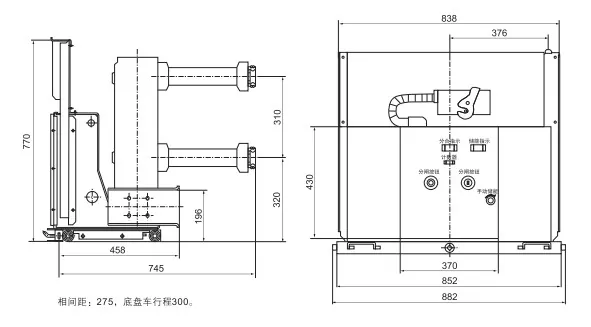

Disegno delle dimensioni generali
