Interruttore automatico sottovuoto per esterni ZW32

Fabbrica cinese Ceho di interruttori automatici per vuoto all'aperto ZW32, specializzata nella produzione di grandi volumi con rigoroso controllo di qualità ISO, che offre servizi OEM / ODM. Questo prodotto è dotato di un palo sigillato solido monopezzo dal design unico e di un meccanismo operativo altamente affidabile. Viene utilizzato principalmente nelle linee elettriche aeree di media tensione per l'interruzione e la chiusura di correnti di carico, correnti di sovraccarico e correnti di cortocircuito.

Invia richiesta

Descrizione del prodotto

L'interruttore automatico in vuoto per esterni ZW32 viene sottoposto a messa in servizio e sigillatura completa presso lo stabilimento di Ceho. È incluso un gruppo connettore del cavo per il cablaggio di interconnessione dell'interruttore. Come optional sono disponibili accessori come scatole di giunzione o unità di controllo elettronico degli interruttori. Vanta un'affidabilità estremamente elevata; non richiede manutenzione per tutta la sua vita utile; ha una lunga durata meccanica ed elettrica; ed è di piccole dimensioni, leggero e facile da installare.

● Tensione di controllo: 220V DC, autoalimentazione interna da condensatore 250V, 22000 Uf. L'utente finale deve solo preparare i contatti principali del relè per la chiusura e l'apertura.

● Tensione ausiliaria: 110 V/220 V CC, 110 V/220 V CA opzionale specificata dal cliente prima dell'ordine

● Orario di apertura: ≤ 8 ms (ogni interruttore sarà accompagnato dalla registrazione del test franco fabbrica)

● Tempo di chiusura: ≤ 11 ms (ogni interruttore sarà accompagnato dal record del test franco fabbrica)

● Durata dell'impulso di controllo consigliata: 0,1 s

Parametro tecnico

NO.	Articolo	Unità	parametro
1	Tensione nominale	KV	12,24,40.5
2	Frequenza nominale	Hz	50
3	Corrente nominale	A	6.301.250.200.025.000.000
4	Corrente di interruzione nominale di cortocircuito	IL	20
5	Corrente nominale di tenuta di picco (picco)	IL	50
6	Corrente nominale ammissibile di breve durata	IL	20
7	Corrente di chiusura nominale di cortocircuito (picco)	IL	50
8	Vita meccanica	Tempo	10000
9	Tempi di interruzione della corrente di cortocircuito nominale	Tempo	30
10	Tensione di tenuta a frequenza industriale (1 min): fase (umida) (secca), terra, frattura	KV	42/48
11	Tensione di tenuta all'impulso di fulmine (picco), fase-terra, frattura	KV	75/85
12	Circuito secondario Tensione di tenuta alla frequenza industriale di 1 minuto	KV	2

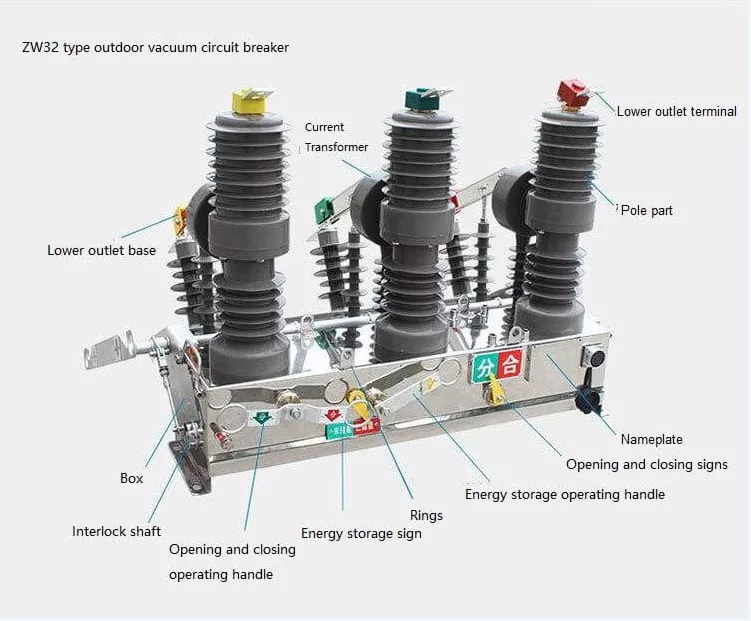

Struttura del richiuditore automatico ZW32

Struttura a pilastri trifase: prestazioni di rottura stabili, nessun rischio di combustione o esplosione, esente da manutenzione.

Struttura completamente chiusa: tenuta eccellente, resistente all'umidità e alla condensa, adatta a regioni estremamente fredde o umide.

Materiale isolante: utilizza un isolamento solido in gomma siliconica o resina epossidica, resistente alle alte e basse temperature, ai raggi UV e all'invecchiamento.

Meccanismo operativo: meccanismo a molla miniaturizzato o meccanismo a magnete permanente, meno parti, alta affidabilità e basso consumo energetico.

Può essere equipaggiato con trasformatori di corrente: supporta TA bifase o trifase, con protezione da sovracorrente e funzioni di controllo intelligente.

Può essere dotato di sezionatori: crea un punto di disconnessione chiaro, ha una funzione di interblocco anti-malfunzionamento e facilita la manutenzione.
