Sottostazione box-type americana preinstallata

Questa sottostazione box-type americana preinstallata è inoltre dotata di una varietà di dispositivi di sicurezza, tra cui un sistema di messa a terra, dispositivi di protezione dai guasti e scaricatori di sovratensione, garantendo che il sistema di alimentazione funzioni sempre in modo sicuro e affidabile. Inoltre, il design del prodotto enfatizza la facilità di installazione e funzionamento. I suoi componenti preassemblati includono trasformatori, interruttori automatici e quadri elettrici, abbreviando efficacemente il ciclo di installazione e riducendo i costi di manodopera. La sottostazione è inoltre dotata di un sistema di monitoraggio avanzato, che consente agli operatori di monitorare e gestire il sistema energetico in tempo reale attraverso una sala di controllo centrale. La sottostazione modulare prefabbricata in stile americano è una soluzione di alta qualità per applicazioni industriali e commerciali, che soddisfa le esigenze di distribuzione dell'energia sicura e affidabile in modo economicamente vantaggioso.

Parametri tecnici

● Fusibile

Il lato ad alta tensione della sottostazione box-type americana preinstallata adotta un fusibile di protezione di backup e un fusibile plug-in in serie per una protezione a gamma completa. Il fusibile di protezione di backup è un fusibile limitatore di corrente ad alta tensione immerso in olio con grande capacità di interruzione. I fusibili plug-in si avviano solo quando si verifica un guasto all'interno del trasformatore. Il fusibile a doppia induzione può fornire una doppia protezione per corrente e temperatura. Se è bruciato, il nucleo del fusibile può essere facilmente sostituito sul posto.

Struttura e sequenza operativa

1. La disposizione

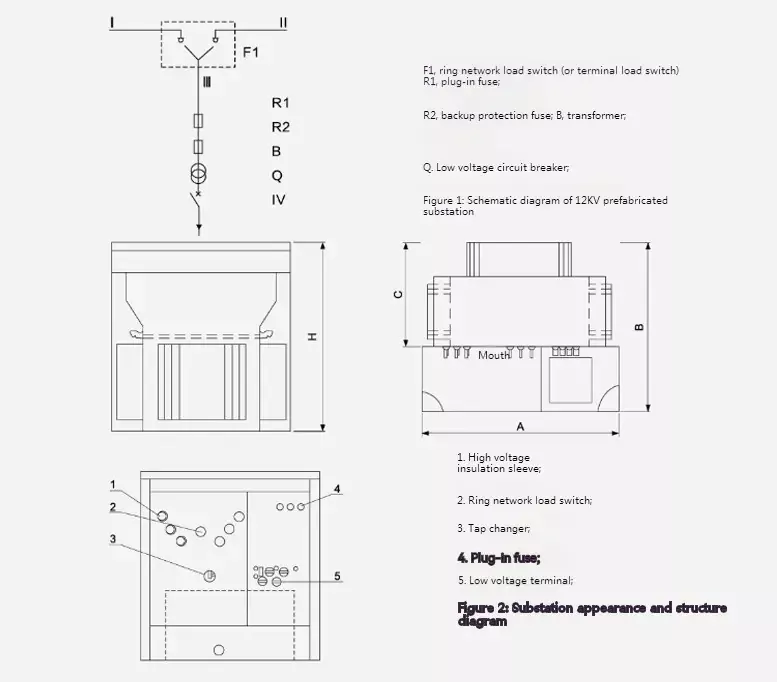

La forma e la struttura della sottostazione box-type americana preinstallata sono mostrate di seguito. Il serbatoio è diviso nel serbatoio ad alta pressione superiore e nel serbatoio del trasformatore inferiore. Queste due parti sono collegate solo elettricamente e l'olio non circola. Tra queste, le linee "I" e "I" sono alimentatori di reti ad anello, il ramo "ll" è il ramo del trasformatore e "V" è l'uscita a bassa tensione.

La sottostazione può essere utilizzata per il sistema di alimentazione della rete ad anello e per il sistema di alimentazione dei terminali. L'alimentazione della linea e del ramo "l III" viene commutata dall'interruttore di carico della rete ad anello. Allo stesso tempo, il lato ad alta tensione del trasformatore è dotato di un fusibile all'estremità in ingresso, che può proteggere il circuito derivato ed evitare guasti da cortocircuito, sovraccarico e sovratemperatura. È inoltre possibile scegliere di installare dispositivi di visualizzazione ad alta tensione e parafulmini. E l'estremità a bassa tensione del trasformatore viene emessa dopo il passaggio. attraverso l'amperometro e l'interruttore di bassa tensione.

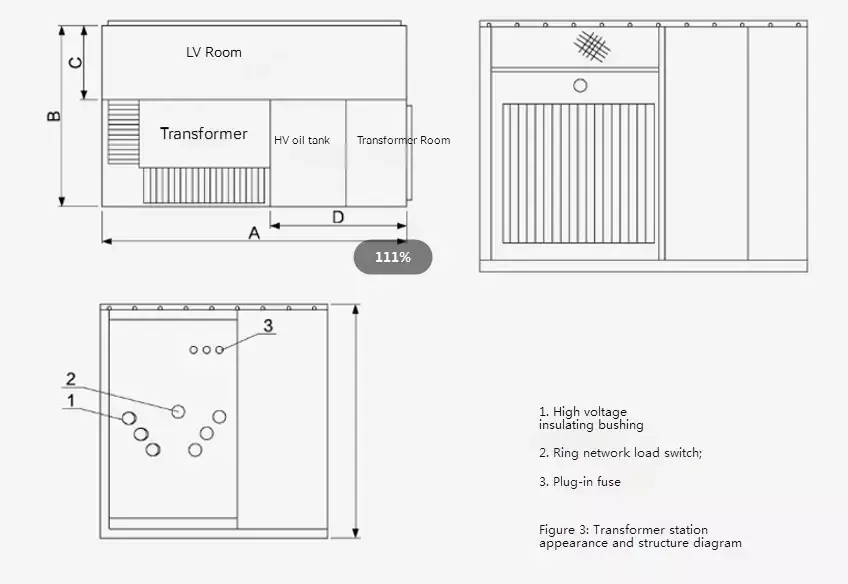

Dimensioni e peso

2. Il trasformatore

Per le sottostazioni box-type americane preinstallate utilizziamo i nuovi trasformatori in olio trifase serie S9 e S11 con basse perdite a vuoto, basso riscaldamento, bassa rumorosità e altezza ridotta. Sia le perdite a vuoto che le perdite a carico sono inferiori a quelle del trasformatore S9 originale.

Il trasformatore adotta una struttura completamente sigillata per isolare efficacemente l'inquinamento atmosferico e l'umidità. Nella parte superiore del serbatoio dell'olio viene lasciato un cuscino d'aria da 40-90 mm che, insieme alla struttura ondulata dell'involucro del serbatoio dell'olio, svolge un ruolo nel raffreddamento e nella riduzione della pressione interna.

Dimensioni e peso
