Sottostazione prefabbricata per esterni di tipo europeo

La sottostazione prefabbricata per esterni di tipo europeo ha un design integrato tre in uno che combina quadri ad alta tensione, trasformatori e quadri a bassa tensione per una forte completezza del sistema; La protezione completa ad alta/bassa tensione garantisce un funzionamento sicuro e affidabile e una manutenzione semplificata; È caratterizzato da ingombro compatto, investimenti ridotti, ciclo di produzione breve e facile mobilità; Configurazioni di cablaggio flessibili; Struttura unica: l'involucro del pannello composito a nido d'ape a doppio strato fornisce isolamento robusto, dissipazione del calore, ventilazione, aspetto estetico e grado di protezione IP elevato. I materiali della custodia includono acciaio inossidabile, lega di titanio, lega di alluminio, acciaio laminato a freddo e acciaio verniciato; Sono disponibili molteplici configurazioni: per uso generale, stile villa, compatto, ecc. Le unità principali ad anello ad alta tensione possono essere dotate di terminali di automazione di rete (FTU) per il rilevamento affidabile di cortocircuiti e guasti a terra monofase. Dispone di “quattro funzionalità remote” (controllo remoto, misurazione remota, segnalazione remota, regolazione remota), facilitando gli aggiornamenti dell'automazione della rete di distribuzione.

Parametri tecnici

Nota: gli elementi 5 e 6 non sono richiesti quando la capacità del trasformatore è inferiore a 200 kVA.

Condizioni d'uso

Gli utenti devono fornire le seguenti informazioni in caso di ordine:

• Altitudine: W 1000 m;

• Temperatura ambiente: ·25. (:~+40. (:;

• Umidità relativa: il valore medio giornaliero non è superiore al 95% e il valore medio mensile non è superiore al 90%;

• Livello antivibrante: accelerazione orizzontale 0,4 m/s2, accelerazione verticale 0,15 m/s2;

• Verificare che il sito di installazione non sia soggetto a forti shock, grave inquinamento e corrosione chimica e che non vi sia polvere conduttiva o pericolo di esplosione. Se non soddisfa i requisiti delle normali condizioni di utilizzo, contattare Ceho per una soluzione.

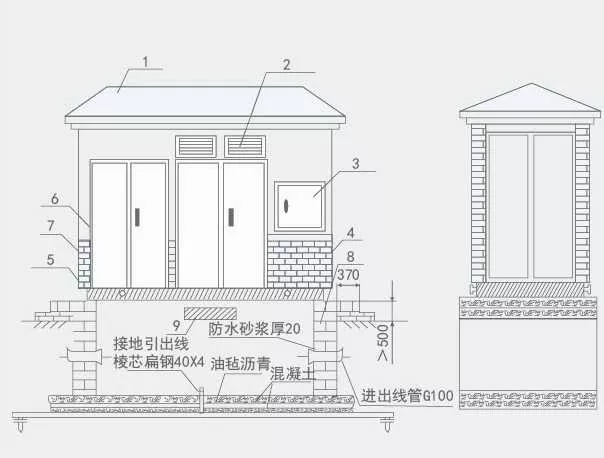

Disegno quotato di installazione

1. Tetto

2. Persiane

3. Scatola di misurazione esterna

4. Anello di sollevamento

5. Telaio rigido con fessura

6. Porta

7. Mattone a strisce, superficie del muro di mattoni imitazione

8. Fondazione in calcestruzzo

9. Apertura della fondazione della tomba

È necessario saperlo al momento dell'ordine

Al momento dell'ordine è necessario fornire le seguenti informazioni:

·Requisiti di modello, capacità, quantità, colore e dimensioni, materiale della calotta;

·Modello del trasformatore, prestazioni, modalità di connessione, intervallo di derivazione e requisiti di impedenza;

·Schema di cablaggio primario lato alta tensione, modello del componente, specifiche e requisiti;

·Olio per trasformatori (25 #, 45 #, olio con punto di accensione elevato);

·Requisiti di configurazione per reti intelligenti di gestione dell'energia o reti di gestione immobiliare;

·Requisiti ambientali per l'uso.
