Trasformatore box-type fotovoltaico BS

L'elettricità generata dalle celle fotovoltaiche è DC a bassa tensione. Dopo essere stato raccolto e invertito in CA trifase a bassa tensione, il trasformatore fotovoltaico box-type BS viene portato a 10 kV, 20 kV o 35 kV da una sottostazione prefabbricata fotovoltaica dedicata e collegato alla rete. Le sottostazioni prefabbricate fotovoltaiche step-up hanno tipicamente più linee in ingresso a bassa tensione, con un trasformatore separato sul lato bassa tensione. Il trasformatore prefabbricato è dotato di un sistema di controllo intelligente che carica lo stato operativo di ciascun componente in una sala di controllo centrale per il monitoraggio centralizzato.

Sottostazioni prefabbricate dedicate per la generazione di energia eolica vengono utilizzate per convertire la tensione di uscita di 690 V dalle turbine eoliche a 10 kV o 35 kV per la connessione alla rete. Tipicamente, il gruppo elettrogeno viene utilizzato insieme alla sottostazione prefabbricata step-up ed è presente una sola linea di ingresso a bassa tensione.

Il trasformatore fotovoltaico box-type BS e le sottostazioni prefabbricate specifiche per l'energia eolica utilizzano in genere una struttura di assemblaggio del trasformatore per ridurre le dimensioni e l'ingombro, facilitando il trasporto e l'installazione. Rispetto alle sottostazioni step-up prefabbricate, sono più leggere e, grazie all'eliminazione della necessità di un ulteriore sistema di raffreddamento del trasformatore, offrono una maggiore efficienza di conversione.

Quando si utilizzano sottostazioni step-up prefabbricate, è possibile installare internamente sia trasformatori a bagno d'olio che a secco.

Parametri tecnici

La modalità di installazione della sottostazione speciale a scatola per la generazione di energia fotovoltaica e della sottostazione speciale a scatola per la generazione di energia eolica sarà determinata in base alla forma strutturale selezionata nel progetto della biblioteca. Dovrà essere predisposta una fondazione di installazione speciale e saranno adottate le necessarie misure di messa a terra e di fissaggio. Fare riferimento ai metodi di produzione e installazione di base delle sottostazioni a scatola prefabbricate e dei trasformatori combinati.

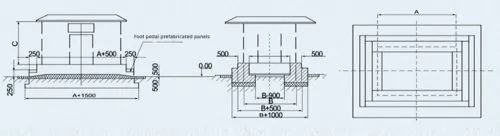

Diagramma della base di installazione

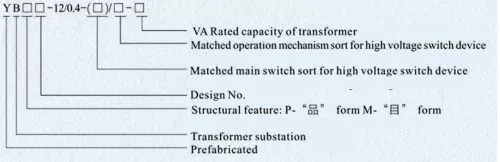

Modello e significato

Caratteristiche del prodotto

1. Il guscio del trasformatore fotovoltaico a scatola BS adotta un design tecnologico avanzato, ha una varietà di garanzie di prestazioni affidabili, durevole, isolamento termico, ventilazione, resistenza alla corrosione, prevenzione della polvere, impermeabile, prevenzione di piccoli animali, bell'aspetto. I materiali del guscio possono essere selezionati piastra in lega di alluminio, piastra in acciaio, piastra composita, piastra in acciaio inossidabile e materiali non metallici.

2. XGN15, HXGN17 o KNYN 28A possono essere selezionati come linea in ingresso, misurazione ad alta tensione e linea in uscita ad alta tensione per quadri ad alta tensione. Il lato ad alta tensione può essere organizzato in una varietà di modalità di alimentazione, tra cui alimentatore di rete ad anello, alimentazione terminale, doppia alimentazione, ecc., e può essere installato con elementi di misurazione ad alta tensione per soddisfare i requisiti di misurazione dell'alta tensione. Si consiglia di utilizzare un interruttore di carico o un interruttore automatico sottovuoto per l'interruttore principale, con una struttura compatta e ragionevole e con un buon effetto anti-malfunzionamento.

3. GGD, GCS o MNS possono essere selezionati come quadri di bassa tensione, compensazione della potenza reattiva e linea in uscita a bassa tensione. Il lato a bassa tensione adotta la struttura del pannello/armadio, che può soddisfare le funzioni di distribuzione dell'energia, distribuzione dell'energia luminosa, compensazione della potenza reattiva, misurazione dell'energia elettrica, ecc. L'interruttore principale è un normale interruttore di carico o un interruttore automatico intelligente, flessibile da installare e facile da usare.

4. Il trasformatore può essere un trasformatore a bagno d'olio completamente sigillato o un trasformatore di tipo a secco. Per i trasformatori in olio si consigliano i modelli S9, S11, S13 o SH15, mentre per i trasformatori a secco si consigliano i modelli SCB11, SCB12, SCB14 o SCBH15. Configurabili liberamente in base alle effettive esigenze dei clienti, la scelta è più flessibile.

5. Il coperchio superiore della scatola adotta un design della struttura a doppio strato e lo strato intermedio è riempito con plastica espansa, quindi l'effetto di isolamento termico è buono. La cabina del trasformatore è dotata di dispositivi di monitoraggio anticondensa e di controllo automatico della temperatura, dispositivi di riscaldamento e raffreddamento. Il dispositivo antipolvere è disposto nella posizione corrispondente all'otturatore all'esterno della piastra della porta e della piastra laterale.

Ambiente di lavoro

1.  L'altitudine non deve superare i 1000 m;

2.  Temperatura ambiente: - 25 ° C ~ + 40 ° C;

3.  Umidità relativa: il valore medio giornaliero non deve essere superiore al 95% e il valore medio mensile non deve essere superiore al 90%;

4.  Luogo di installazione: un luogo senza fuoco, pericolo di esplosione, polvere conduttiva, gas chimico corrosivo e vibrazioni violente.

Se le condizioni di cui sopra vengono superate, l'utente può negoziare con la nostra azienda.
