Sottostazione geografica a scatola

Le sottostazioni geografiche box-type stanno rivoluzionando la distribuzione dell'energia, offrendo soluzioni compatte, efficienti e altamente affidabili per i moderni sistemi elettrici. Progettate per soddisfare le crescenti esigenze di urbanizzazione, sviluppo industriale e generazione di energia distribuita, queste sottostazioni fondono perfettamente un'estetica elegante con funzionalità avanzate. Ampiamente utilizzata in diverse applicazioni, dalle reti urbane ai progetti di energia rinnovabile, questa sottostazione offre una versatilità senza pari. Questa guida approfondirà i componenti principali, i principi di progettazione e i vantaggi delle sottostazioni containerizzate, aiutandoti a comprendere appieno il loro ruolo chiave nell'aggiornamento delle infrastrutture elettriche.

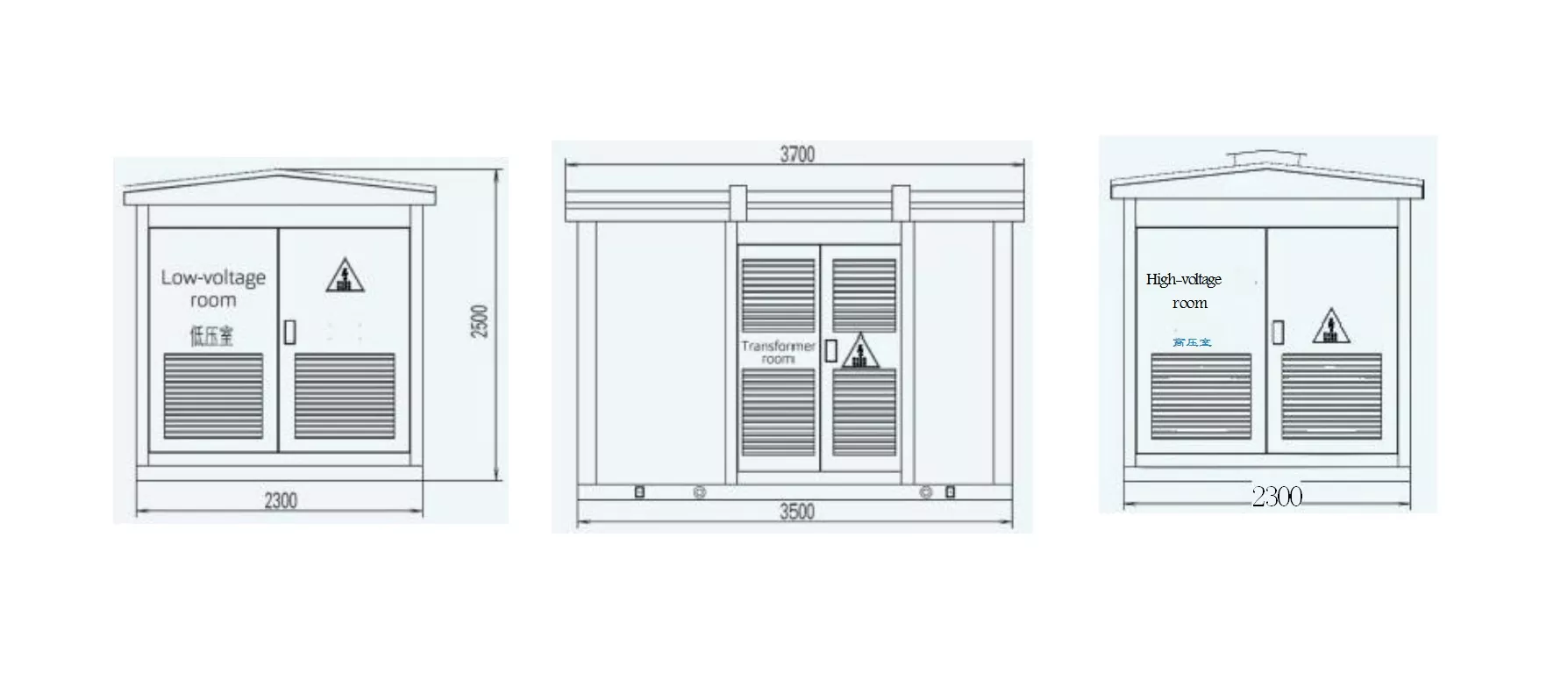

Disegno del perimetro della scatola: (prendere 630kVA come esempio)

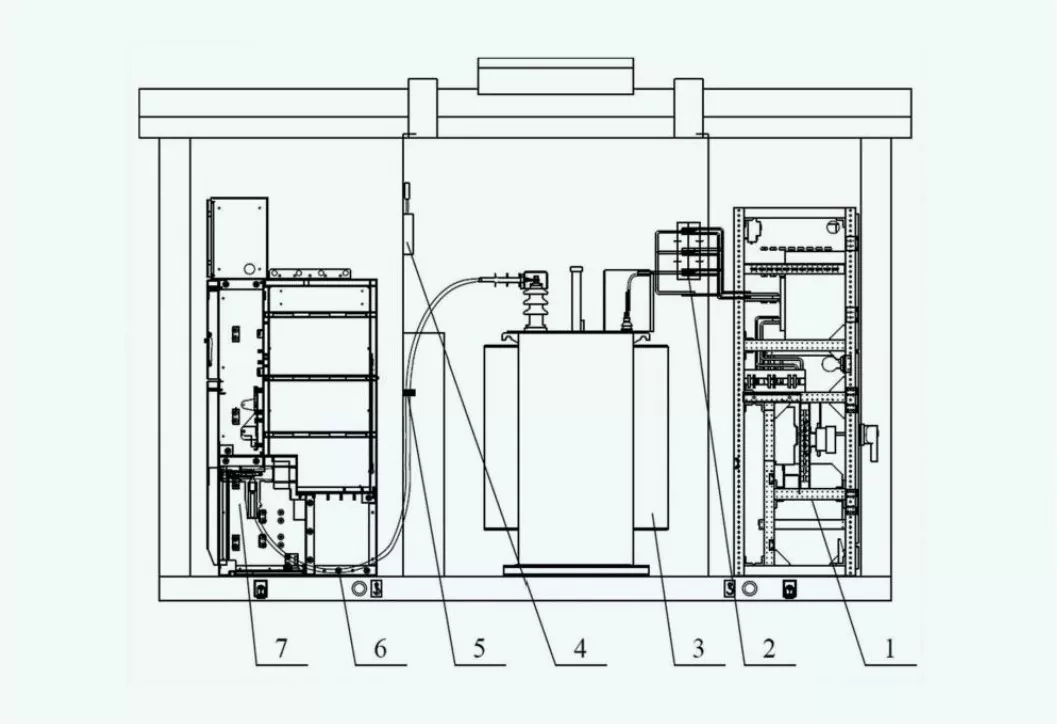

Componenti chiave

●Quadri ad alta tensione

Responsabile dell'ingresso e della disconnessione dell'alimentazione ad alta tensione. I parametri tecnici chiave includono la tensione nominale (12 kV, 24 kV o 36 kV) e la capacità di interruzione di cortocircuito (da 25 kA a 40 kA).

●Trasformatore

Utilizzato per ridurre l'alta tensione a una tensione utilizzabile inferiore. I parametri includono capacità (da 50 kVA a 2500 kVA), classe di isolamento ed efficienza (solitamente superiore al 98%).

● Quadri di bassa tensione

Responsabile della distribuzione dell'energia agli utenti finali e della protezione dei circuiti. I componenti includono interruttori automatici, fusibili e contatori. Le tensioni nominali vanno da 0,4 kV a 1 kV e le correnti nominali fino a 6300 A, a seconda dell'applicazione.

● Allegato

L'involucro di una sottostazione a scatola può fornire protezione fisica e tenuta ambientale. I nostri prodotti hanno generalmente un design con livello di protezione IP54 o IP65, l'ambiente esterno e ostile ha un'elevata adattabilità.

● Sistema di alimentazione ausiliaria

Serve per alimentare le apparecchiature interne (ventole di raffreddamento, riscaldatori e illuminazione). I parametri includono la tensione nominale (220 V o 110 V CA/CC) e la capacità di alimentazione.

● Sistema di raffreddamento

Assicurarsi che i trasformatori e gli altri componenti funzionino entro i limiti termici. La modalità di raffreddamento può essere il raffreddamento ad aria naturale (AN) o il raffreddamento ad aria forzata (AF), giudicare in base alla capacità di carico e all'ambiente.

● Sistema di protezione e controllo

Contiene relè, unità di controllo e dispositivi di monitoraggio per la sicurezza e la stabilità del sistema. Le impostazioni di protezione richiedono soglie di corrente e tensione che si applicano all'intero sistema.

● Sistema di messa a terra

Fornisce una sicurezza critica contro le scosse elettriche e garantisce la dissipazione della corrente di guasto. Il sistema di messa a terra è costituito da nastro in acciaio zincato o rame progettato per una bassa resistenza, inferiore a 1 Ω nella maggior parte delle installazioni.

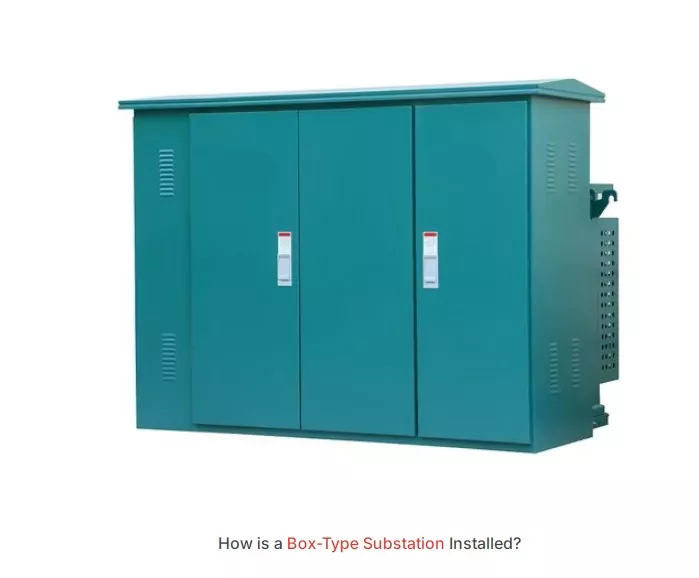

Installazione

Esistono diversi passaggi chiave per l'installazione della sottostazione geografica di tipo box.

1. Selezione e preparazione del sito

Il sito deve essere pianeggiante, stabile e ben drenato. Ma anche per soddisfare i requisiti di sicurezza e di accesso, scegliere in base alla situazione reale.

2. Costruzione della fondazione

Costruire fondazioni in cemento armato per sostenere il peso della sottostazione e garantire la stabilità strutturale.

3. Posizionamento e assemblaggio

La scatola viene posizionata sulla fondazione mediante mezzi di sollevamento e fissata contro le forze meccaniche con bulloni o ancoraggi.

4. Collegamento elettrico

Collegare i cavi in ​​entrata e in uscita ai terminali di alta e bassa tensione. Prestare attenzione alla corretta messa a terra, è molto importante per la sicurezza del sistema.

5. Collaudo e messa in servizio

Installazione completa Eseguire test di resistenza di isolamento, calibrazione dei relè di protezione e controlli funzionali su tutti i componenti. Prima di alimentare la sottostazione, è una buona idea riconfermare il codice elettrico locale.
