Differenza tra trasformatore di potenza e trasformatore di distribuzione

Se si guarda alla rete elettrica, si tratta essenzialmente di un vasto sistema di trasmissione. Tuttavia, dalla centrale elettrica al caricabatterie del laptop, l'elettricità subisce molteplici conversioni di tensione durante la trasmissione. Dietro questo flusso di elettricità apparentemente continuo si nasconde un’apparecchiatura fondamentale: il trasformatore.

I trasformatori sono la spina dorsale di ogni moderna rete elettrica. Regolano i livelli di tensione in base alla domanda, sia per la trasmissione interstatale che per l'alimentazione delle case vicine. Senza trasformatori, i moderni sistemi energetici sarebbero inefficienti, pericolosi e inaffidabili. Dalle reti di energia rinnovabile in India ai servizi urbani negli Stati Uniti, la scelta del trasformatore giusto gioca un ruolo fondamentale nel garantire una fornitura di energia affidabile.

All'interno della rete elettrica esistono due categorie principali di trasformatori: trasformatori di potenza e trasformatori di distribuzione. La domanda globale di energia continua ad aumentare. Comprendere le differenze tra questi due tipi è fondamentale per le società di servizi pubblici, le aziende EPC, gli utenti industriali e gli sviluppatori di infrastrutture.

Diamo uno sguardo più da vicino alle loro differenze, ai rispettivi ruoli nella rete e a come selezionare il trasformatore giusto per la vostra applicazione.

Cos'è un trasformatore di potenza?

Puoi pensare a un trasformatore di potenza come a un lavoratore pesante nella rete elettrica. Sono enormi dispositivi ad alta tensione nella rete di trasmissione. La loro funzione principale è quella di gestire alte tensioni e trasmettere in modo efficiente grandi quantità di elettricità tra i siti di produzione di energia e le sottostazioni di trasmissione. Poiché questi dispositivi gestiscono quantità di energia così immense, tutti i rinomati produttori di trasformatori di potenza li progettano per essere estremamente robusti e durevoli. Non solo sono di dimensioni maggiori, ma sono anche progettati specificatamente per resistere a sollecitazioni estreme.

Applicazioni dei trasformatori di potenza nella rete elettrica

Puoi trovare trasformatori di potenza nelle seguenti posizioni:

Centrali elettriche

Interconnessioni alla rete e stazioni di commutazione

Sottostazioni di trasmissione

Questi trasformatori sono risorse critiche. Fungono da spina dorsale che collega le centrali elettriche alla rete. Un singolo fallimento potrebbe colpire un’intera regione.

Focus della progettazione: capacità, efficienza e curve di carico

Una distinzione chiave dal punto di vista ingegneristico è che i trasformatori di potenza sono progettati per funzionare a pieno carico. Sono in grado di sopportare elevate sollecitazioni elettriche e termiche. Poiché in genere funzionano con carichi continui pari o prossimi alla capacità di picco, i fornitori di trasformatori di potenza ottimizzano queste unità per ottenere la massima efficienza a pieno carico. Il loro design mira a ridurre al minimo le perdite di energia, fornire un isolamento affidabile e prolungare la durata.

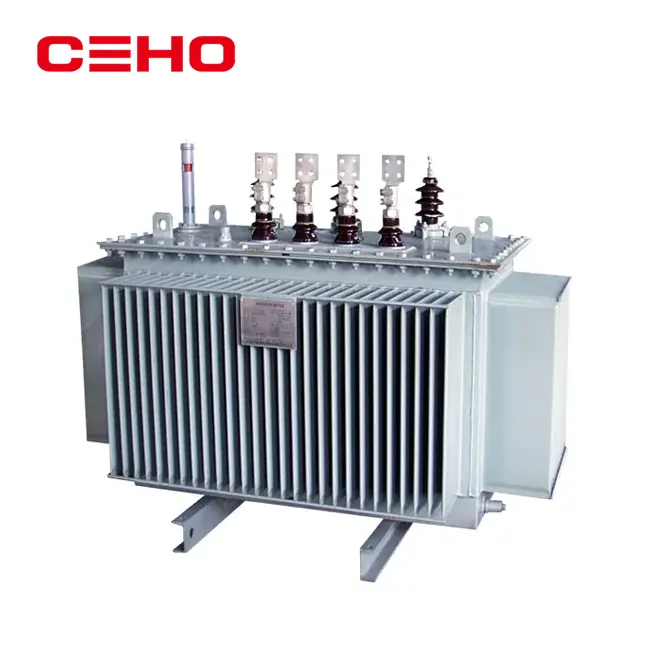

Cos'è un trasformatore di distribuzione?

Un trasformatore di distribuzione è un dispositivo che fornisce elettricità dalla rete elettrica a case, aziende ed edifici commerciali. Vengono tipicamente installati sui pali delle utenze in zone residenziali o sui lati di edifici ad alto traffico pedonale. In alcune aree dove lo spazio è limitato e le linee aeree non possono essere installate, queste possono anche essere interrate.

Questi dispositivi sono noti anche come trasformatori step-down perché riducono la tensione da un livello più alto a un livello più basso che gli utenti possono gestire in sicurezza senza danneggiare i loro elettrodomestici o apparecchiature elettroniche. All'interno di un trasformatore di distribuzione, grandi bobine di rame sono avvolte attorno a un nucleo di ferro. Le bobine conducono corrente attraverso il nucleo di ferro, trasferendo energia da una bobina all'altra senza causare fluttuazioni di tensione.

Differiscono dagli alimentatori di distribuzione in quanto si collegano solo a un singolo edificio o a un gruppo di edifici, anziché a più strutture come fanno gli alimentatori.

Pertanto, la funzione di un trasformatore di distribuzione è quella di abbassare la tensione dalle linee di trasmissione. La struttura di base di un trasformatore di distribuzione è la stessa di un autotrasformatore, ma la configurazione dell'avvolgimento gli consente di fornire energia ad entrambi i lati del carico.

Questa tabella spiega perché i trasformatori di potenza e i trasformatori di distribuzione sono progettati diversamente e perché non possono essere utilizzati in modo intercambiabile.

Differenza chiave tra trasformatore di potenza e trasformatore di distribuzione

1. I trasformatori di potenza vengono utilizzati nella rete di trasmissione a tensioni più elevate mentre i trasformatori di distribuzione vengono utilizzati nella rete di distribuzione a tensioni inferiori.

2. I trasformatori di potenza sono disponibili sul mercato in varie potenze nominali di 400 kV, 200 kV, 110 kV, 66 kV, 33 kV e il trasformatore di distribuzione è disponibile in 11 kV, 6,6 kV, 3,3 kV, 440 V, 230 Volt.

3. Il trasformatore di potenza funziona sempre a pieno carico nominale poiché la fluttuazione del carico è molto inferiore, ma il trasformatore di distribuzione funziona a un carico inferiore al pieno carico poiché la variazione dei carichi è molto elevata.

4. I trasformatori di potenza sono progettati per un'efficienza massima del 100% e l'efficienza viene calcolata semplicemente dal rapporto tra la potenza in uscita e la potenza in ingresso, mentre nel trasformatore di distribuzione l'efficienza massima varia tra il 50 e il 70% e viene calcolata in base all'efficienza all day.

5. I trasformatori di potenza vengono utilizzati nelle stazioni di generazione di energia e nelle sottostazioni di trasmissione, mentre il trasformatore di distribuzione viene installato nelle stazioni di distribuzione da cui viene distribuita l'energia per scopi industriali e domestici.

6. La dimensione del trasformatore di potenza è grande rispetto ai trasformatori di distribuzione.

7. Nel trasformatore di potenza, le perdite di ferro e rame si verificano durante il giorno, ma nel trasformatore di distribuzione, la perdita di ferro avviene 24 ore su 24, ovvero durante il giorno, e le perdite di rame dipendono dal ciclo di carico.

Applicazioni: Quando utilizzare i trasformatori di potenza

I trasformatori di potenza vengono utilizzati principalmente per la trasmissione di potenza. Sono necessari nelle seguenti situazioni:

Generazione di energia: utilizzata per aumentare la tensione nelle centrali idroelettriche, termiche o nucleari per consentire la trasmissione a lunga distanza.

Interconnessione alla rete: connessione di diverse reti di trasmissione e reti di trasmissione secondarie per consentire il trasferimento di energia tra le reti regionali.

Megacarichi industriali: fornitura di alimentatori ad alta tensione dedicati per strutture di grandi dimensioni, come acciaierie e data center.

Stabilità della rete: supporto della regolazione della tensione e della compensazione della potenza reattiva per mantenere un'alimentazione stabile.

I progetti di espansione della rete e di energia rinnovabile si affidano in genere a produttori di trasformatori di potenza e a soluzioni certificate a livello globale da fornitori fidati di trasformatori di potenza.

Applicazioni: quando utilizzare i trasformatori di distribuzione

I trasformatori di distribuzione vengono utilizzati principalmente dal lato cliente. Sono necessari nei seguenti scenari:

Integrazione della rete di energia rinnovabile: collegamento di parchi eolici e impianti solari alla rete locale tramite trasformatori di distribuzione step-up.

Elettrificazione residenziale e rurale: fornitura di energia elettrica affidabile a condomini, aree residenziali e villaggi remoti.

Infrastrutture commerciali: alimentazione di aree ad alta domanda come centri commerciali, edifici per uffici e complessi commerciali.

Parchi industriali: sostenere la produzione industriale leggera, le officine e i cluster di piccole e medie imprese.

Conclusione: selezionare il trasformatore giusto per la giusta applicazione

Ogni tipo di trasformatore ha le sue funzioni uniche. I trasformatori di potenza trasmettono in modo efficiente l'elettricità alla rete elettrica principale. I trasformatori di distribuzione, invece, sono progettati per gestire una varietà di carichi e garantire un'alimentazione elettrica affidabile. La scelta del trasformatore giusto è una decisione a lungo termine che avrà un impatto sull'efficienza, sull'affidabilità e sui costi operativi per i decenni a venire.

Contatta oggi stesso il nostro team di ingegneri per discutere i requisiti del tuo progetto e conoscere le soluzioni di trasformatori su misura per prestazioni elevate, alta efficienza e lunga durata.

Domande frequentis: Trasformatore di potenza vs Trasformatore di distribuzione (semplificato)

Q1: Qual è la differenza principale tra trasformatori di alimentazione e di distribuzione?

R: I trasformatori di potenza sono destinati a reti di trasmissione ad alta tensione (ad esempio 400 kV) e funzionano a pieno carico con fluttuazioni minime. I trasformatori di distribuzione servono per la distribuzione a bassa tensione (ad esempio, 11 kV) per fornire agli utenti finali, funzionando a carico parziale con elevata fluttuazione.

Q2: In cosa differiscono la loro efficienza e il loro calcolo?

A: Trasformatori di potenza: efficienza massima del 100%, calcolata in base alla potenza in uscita/in ingresso. Trasformatori di distribuzione: efficienza 50–70%, calcolata da All Day Efficiency (rapporto energetico su 24 ore).

Q3: Quando utilizzare ciascun trasformatore?

A: Trasformatori di potenza: Centrali elettriche, sottostazioni di trasmissione, grandi carichi industriali. Trasformatori di distribuzione: Aree residenziali/commerciali, sottostazioni di distribuzione, parchi industriali leggeri.

Q4: Quali sono le differenze principali di progettazione/fisiche?

A: Trasformatori di potenza: più grandi, densità di flusso più elevata, a pieno carico, perdite rame+ferro 24 ore su 24, 7 giorni su 7. Trasformatori di distribuzione: più piccoli, densità di flusso inferiore, carico parziale, perdite nel ferro 24 ore su 24, 7 giorni su 7 (le perdite nel rame dipendono dal carico).

Q5: Possono essere usati in modo intercambiabile?

R: No. Sono ottimizzati per carichi ed efficienze diversi; l'utilizzo dell'interscambio provoca inefficienza e guasti alle apparecchiature.

Q6: Cosa considerare quando si seleziona?

A: Livello di rete (trasmissione/distribuzione), tipo di carico, tensione nominale, esigenze di efficienza e ambito di applicazione (produzione di energia/utenti finali).
