Che cos'è una sottostazione di tipo box?

Che dire?UN Sottostazione box-type?

UN Sottostazione box-typenoto anche come a prefabbricatoO sottostazione compatta,  è un'unità chiusa assemblata in fabbrica che integra tutti i componenti essenziali di una sottostazione elettrica tradizionale in un unico alloggiamento metallico resistente alle intemperie. È progettato per la trasformazione e la distribuzione dell'energia da media tensione (MV) a bassa tensione (LV).

Considerala una stazione di distribuzione dell'energia "plug-and-play" che sostituisce i grandi edifici di sottostazioni in mattoni e malta.

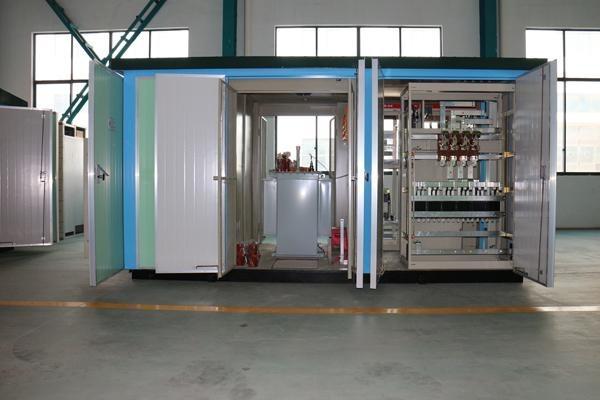

Componenti di asottostazione scatolata

A sottostazione scatolata è progettato con tre scomparti principali: quadro ad alta tensione, trasformatore e apparecchiature di distribuzione a bassa tensione. Ciascun compartimento svolge un ruolo fondamentale nel garantire un'efficiente conversione e distribuzione dell'energia.

Quadri ad alta tensione

Funziona tipicamente a una tensione nominale di 10 kV o 35 kV.

Presenta unità principali ad anello prodotte o importate a livello nazionale e interruttori automatici in vuoto.

Dotato di fusibili limitatori di corrente per migliorare la sicurezza.

Trasformatori

Disponibili sia nella configurazione a bagno d'olio che a secco.

In grado di ospitare trasformatori fino a 1600 kVA.

Presenta un involucro protettivo realizzato con materiali isolanti o metallici.

Apparecchiature di distribuzione a bassa tensione

Include pannelli di distribuzione dell'energia, pannelli di illuminazione, pannelli di misurazione e pannelli di compensazione della potenza reattiva.

Dotato di sistemi automatici di controllo della temperatura e della condensa.

Aiuta a ottenere un'erogazione di potenza efficiente all'utente finale.

Caratteristiche delle sottostazioni di tipo container

(1) Tecnologia avanzata, sicura e affidabile; (2) Elevato grado di automazione; (3) Prefabbricazione in fabbrica; (4) Opzioni di configurazione flessibili; (5) Conveniente con risultati rapidi; (6) Ingombro compatto; (7) Design esteticamente gradevole che si fonde bene con l'ambiente circostante.

Classificazione delle sottostazioni box-type

1) Tipo modulare. I quadri di alta e bassa tensione e il trasformatore sono alloggiati all'interno di un involucro metallico, con un corridoio operativo riservato all'interno delle apparecchiature di distribuzione di alta e bassa tensione. Questo tipo di sottostazione di tipo container è di dimensioni relativamente grandi e oggi viene utilizzata raramente.

(2) Tipo di unità integrata. Invece di utilizzare set completi di apparecchiature esistenti, i dispositivi di controllo e protezione ad alta e bassa tensione vengono installati direttamente all'interno dell'involucro per formare un'unica unità. Progettati per un funzionamento esente da manutenzione, questi armadi sono privi di corridoio operativo e sono compatti; sono conosciute anche come sottostazioni scatolari di tipo europeo o di tipo standard.

(3) Tipo integrato. Questo design semplifica i dispositivi di controllo e protezione ad alta tensione alloggiando sia le apparecchiature di distribuzione ad alta e bassa tensione che il corpo principale del trasformatore insieme all'interno del serbatoio dell'olio del trasformatore, formando una singola unità. È ancora più compatto, con un volume paragonabile a quello di un trasformatore immerso in olio della stessa capacità, circa un terzo delle dimensioni di una sottostazione scatolata di tipo europeo. È anche conosciuta come sottostazione box-type di tipo americano o sottostazione box-type di tipo compatto.

Tipi e modelli disottostazione scatolatas

sottostazione scatolataI dispositivi sono disponibili in una varietà di modelli e configurazioni per soddisfare le diverse esigenze operative. Ogni modello è attentamente progettato per offrire vantaggi specifici e soddisfare le esigenze specifiche degli utenti.

Modelli comuni

Modelli di quadri ad alta tensione

Modelli con armadio del trasformatore di tipo a secco

Modelli di quadri a bassa tensione

Modelli standard globali

Stile europeo: Di dimensioni maggiori con componentistica centralizzata.

Stile americano: Offre prestazioni di raffreddamento migliori ma è di dimensioni maggiori.

Integrato: Ingombro ridotto, ma offre vantaggi simili allo stile americano.

Linee guida per il funzionamento e la manutenzione

Strategie di funzionamento e manutenzione efficaci sono fondamentali per la durata e l'affidabilità disottostazione scatolataS. Le attività di ispezione e manutenzione regolari prevengono guasti imprevisti e garantiscono un'alimentazione elettrica ininterrotta.

Requisiti operativi di base

Installare su una piattaforma elevata per impedire l'ingresso di acqua.

Garantire una connessione affidabile alla rete di terra per garantire la sicurezza.

Mantenere l'area attorno alla sottostazione pulita e priva di detriti.

Ispezioni e manutenzione regolari

Ispezionare regolarmente le apparecchiature e i trasformatori ad alta tensione.

Condurre test di isolamento per garantire un funzionamento sicuro.

Mantenere il sistema di raffreddamento per evitare il surriscaldamento.

Sfide e considerazioni

Mentresottostazione scatolataSebbene offrano numerosi vantaggi, ci sono anche sfide che richiedono un'attenta considerazione. Queste sfide riguardano vari aspetti, tra cui l’impatto ambientale e le limitazioni operative.

Considerazioni ambientali e di sicurezza

Rischio di surriscaldamento e necessità di ventilazione adeguata.

Potenziali impatti ambientali derivanti dallo smaltimento improprio dei materiali.

Misure di sicurezza per impedire l'accesso non autorizzato.

Limitazioni operative

Limitazioni di capacità di alcuni modelli di trasformatori.

La necessità di una manutenzione continua per evitare problemi operativi.

Sfide legate all’integrazione con i sistemi esistenti.

Conclusione

Una sottostazione box è un'unità metallica chiusa assemblata in fabbrica per la trasformazione e la distribuzione di energia MT-LV, che integra i componenti principali (quadri di alta tensione, trasformatore, apparecchiature a bassa tensione) come alternativa "plug-and-play" alle sottostazioni tradizionali.

È dotato di tecnologia avanzata, configurazione flessibile, dimensioni compatte ed efficienza dei costi, con tre tipologie principali (modulare, stile europeo, stile americano) e vari modelli per soddisfare le diverse esigenze. Il funzionamento e la manutenzione adeguati sono essenziali per affrontare sfide come il surriscaldamento e i problemi di integrazione.

CEHO Electric eccelle grazie al vantaggio principale della personalizzazione flessibile, offrendo soluzioni su misura (tensione, capacità, scenari applicativi) che coprono tutti i modelli standard. Utilizza componenti principali di alta qualità e trasformatori rigorosamente controllati per la stabilità, oltre a un controllo intelligente a bassa tensione. Grazie alla prefabbricazione standardizzata, alla manutenzione intuitiva e al servizio post-vendita professionale, fornisce soluzioni energetiche efficienti, sicure ed economiche.

Se hai esigenze correlate, visita il nostro sito Web per ulteriori informazioni o consulta direttamente il nostro team di professionisti. Ricorda, scegliendoCEHO significa scegliere affidabilità e innovazione!

Domande frequenti sulla sottostazione box-type (sottostazione prefabbricata/compatta).S

Informazioni di base

Q1: Cos'è una sottostazione box-type?

R: Una sottostazione scatolata, chiamata anche sottostazione prefabbricata o compatta, è un'unità chiusa assemblata in fabbrica che integra tutti i componenti essenziali di una sottostazione elettrica tradizionale in un unico alloggiamento metallico resistente alle intemperie. Viene utilizzato per la trasformazione e la distribuzione dell'energia da media tensione (MV) a bassa tensione (LV), fungendo da alternativa "plug-and-play" alle grandi sottostazioni fisiche.

Q2: Quali sono i componenti principali di una sottostazione box?

R: È composto da tre compartimenti principali, ciascuno con un ruolo fondamentale nella conversione e distribuzione dell'energia:

Quadri ad alta tensione: solitamente funzionano a 10 kV o 35 kV, dotati di unità principali ad anello, interruttori automatici in vuoto e fusibili limitatori di corrente.

Trasformatori: disponibili in configurazioni a bagno d'olio e a secco, con capacità fino a 1600 kVA, con custodia protettiva isolante o metallica.

Apparecchiature di distribuzione a bassa tensione: comprendono pannelli di distribuzione dell'energia, pannelli di illuminazione, pannelli di misurazione, pannelli di compensazione della potenza reattiva e sistemi di controllo automatico della temperatura/condensa.

Caratteristiche

Q3: Quali sono le caratteristiche principali delle sottostazioni box-type?

A: Le caratteristiche principali sono: (1) Tecnologia avanzata, sicura e affidabile; (2) Elevato grado di automazione; (3) Prefabbricazione in fabbrica; (4) Opzioni di configurazione flessibili; (5) Conveniente con risultati rapidi; (6) Ingombro compatto; (7) Design esteticamente gradevole che si fonde con l'ambiente circostante.

Classificazione e modelli

Q4: Quali sono le principali classificazioni delle sottostazioni box?

R: Esistono tre tipologie principali:

Tipo modulare: i quadri e il trasformatore ad alta e bassa tensione si trovano in un involucro metallico con un corridoio operativo; relativamente grande e usato raramente ora.

Tipo di unità integrata: i dispositivi di controllo/protezione ad alta e bassa tensione sono installati direttamente nell'armadio (nessun corridoio operativo), esenti da manutenzione, compatti; chiamato anche stile europeo o tipo standard.

Tipo integrato: le apparecchiature di distribuzione ad alta e bassa tensione e il corpo principale del trasformatore sono alloggiati nel serbatoio dell'olio del trasformatore, più compatto (circa 1/3 delle dimensioni di quello di tipo europeo); detto anche di tipo americano o di tipo compatto.

Q5: Quali modelli di sottostazioni box sono disponibili?

R: Sono disponibili vari modelli per soddisfare esigenze diverse, tra cui: modelli di quadri ad alta tensione, modelli di armadi per trasformatori di tipo a secco, modelli di quadri a bassa tensione, modelli standard globali (stile europeo: più grande con componenti centralizzati; stile americano: migliore raffreddamento ma più grande; integrato: ingombro ridotto con vantaggi in stile americano).

Funzionamento e manutenzione

Q6: Quali sono i requisiti operativi di base per le sottostazioni box-type?

R: I requisiti di base sono: (1) Installazione su una piattaforma elevata per impedire l'ingresso di acqua; (2) Garantire una connessione affidabile alla rete di messa a terra per motivi di sicurezza; (3) Mantenere l'area attorno alla sottostazione pulita e priva di detriti.

D7: Quali ispezioni e manutenzioni regolari sono necessarie per le sottostazioni box-type?

R: La manutenzione regolare comprende: (1) Ispezione di apparecchiature e trasformatori ad alta tensione; (2) Condurre test di isolamento per garantire un funzionamento sicuro; (3) Manutenzione del sistema di raffreddamento per evitare il surriscaldamento.

Sfide e considerazioni

D8: Quali considerazioni ambientali e di sicurezza dovrebbero essere prese in considerazione per le sottostazioni box-type?

R: Le considerazioni principali sono: (1) Rischio di surriscaldamento, che richiede una ventilazione adeguata; (2) Potenziali impatti ambientali derivanti da uno smaltimento improprio dei materiali; (3) Misure di sicurezza per impedire l'accesso non autorizzato.

D9: Quali limitazioni operative hanno le sottostazioni box-type?

R: Le limitazioni principali sono: (1) Limitazioni di capacità di alcuni modelli di trasformatori; (2) Necessità di manutenzione continua per evitare problemi operativi; (3) Sfide legate all'integrazione con i sistemi esistenti.
