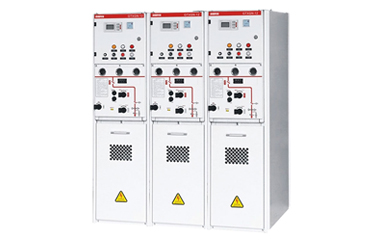

I. Definizione chiave e posizionamento industriale dei quadri ad alta tensione

Il quadro ad alta tensione è un set completo e fondamentale di apparecchiature di distribuzione dell'energia nel sistema di trasmissione e distribuzione dell'energia. Secondo gli standard generali del settore energetico, si riferisce specificamente a quadri chiusi con una tensione operativa nominale superiore a 36 kV, che possono realizzare la connessione, la disconnessione, il monitoraggio, la protezione e il controllo dei circuiti di alimentazione ad alta tensione. Diversamente dalle normali apparecchiature di distribuzione dell'energia a bassa tensione, i quadri ad alta tensione rimangono in uno stato di standby carico per lungo tempo, rimangono in posizione chiusa per la maggior parte del tempo ed eseguono operazioni di apertura e sgancio solo durante la manutenzione delle apparecchiature, guasti di linea e dispacciamento della rete elettrica, con una tolleranza ai guasti delle apparecchiature estremamente bassa e requisiti di affidabilità estremamente elevati.

Essendo un hub chiave per reti elettriche, centrali elettriche, imprese industriali e minerarie e sistemi di distribuzione dell'energia per edifici su larga scala, i quadri ad alta tensione determinano direttamente la stabilità, la sicurezza e la continuità dell'alimentazione elettrica. Non solo può tagliare con precisione le correnti di guasto come sovraccarico, cortocircuito e sovratensione da fulmine, ma anche realizzare la distribuzione ragionevole dell'energia elettrica, l'isolamento della linea e la protezione delle apparecchiature, rendendolo un'apparecchiatura fondamentale indispensabile nel sistema di distribuzione dell'energia ad alta e bassa tensione. Negli ultimi 15 anni, con il miglioramento dell'intelligenza energetica e la greenizzazione, la tecnologia degli interruttori automatici ad alta tensione si è evoluta rapidamente. Gli interruttori automatici a olio minimo e gli interruttori automatici a getto d'aria sono stati gradualmente aggiornati e gli interruttori automatici in esafluoruro di zolfo (SF6) sono diventati la configurazione principale principale degli attuali quadri ad alta tensione grazie alle loro eccellenti prestazioni di isolamento e estinzione dell'arco.

II. Divisione completa dei livelli di tensione dei quadri

In base alla tensione operativa nominale, l'industria energetica divide i quadri in tre categorie: bassa tensione, media tensione e alta tensione. Le tre tipologie di apparecchiature presentano differenze significative negli scenari applicativi, nella configurazione strutturale e negli standard di sicurezza, adattandosi alle esigenze dei diversi scenari di distribuzione dell'energia:

1. Quadri di bassa tensione (BT)

Con una tensione operativa nominale ≤ 1 kV, viene installato principalmente sul lato a bassa tensione dei trasformatori di distribuzione dell'alimentazione ed è ampiamente utilizzato in scenari di distribuzione dell'alimentazione terminale come officine industriali, edifici commerciali e comunità residenziali. È responsabile della distribuzione dell'energia elettrica terminale e della protezione del circuito di base, con struttura semplice, funzionamento conveniente e bassi costi di manutenzione.

2. Quadri di media tensione (MT)

L'intervallo di tensione operativa nominale è 1 kV ~ 75 kV. È un'apparecchiatura comune nella produzione industriale e nelle sottostazioni di piccole e medie dimensioni. È adatto principalmente a generatori, circuiti di alimentazione, motori di grandi dimensioni, linee di trasmissione e distribuzione regionali e altre apparecchiature, tenendo conto dell'efficienza della distribuzione di potenza e delle capacità di protezione dai guasti e adattandosi agli scenari di trasmissione di potenza di fascia media.

3. Quadri ad alta tensione (HV)

Con una tensione operativa nominale ≥ 75 kV, è un'apparecchiatura speciale per la trasmissione e distribuzione di energia ad alta tensione. Progettato per condizioni di lavoro ad alta tensione, corrente elevata e carico elevato, è dotato di un set completo di dispositivi di protezione di sicurezza avanzati e componenti di monitoraggio di precisione. Viene utilizzato principalmente in scenari energetici ad alto rischio e carico elevato come grandi sottostazioni, centrali elettriche, linee di trasmissione interprovinciali, industria petrolchimica e industria metallurgica pesante ed è la garanzia principale per il funzionamento stabile delle reti elettriche ad alta tensione.

III. Spiegazione dettagliata dei componenti principali completi e delle funzioni dei quadri ad alta tensione

I quadri ad alta tensione hanno una struttura di armadio chiuso modulare, divisa in forme di installazione interna ed esterna. Il tutto è composto da tre moduli: apparecchiature primarie del circuito principale, apparecchiature secondarie di controllo e monitoraggio e apparecchiature di protezione di sicurezza. Tutti i componenti lavorano insieme per costruire un sistema completo di distribuzione, protezione e monitoraggio dell'energia. Le funzioni dei componenti principali sono le seguenti:

1. Interruttore automatico ad alta tensione (componente esecutivo principale)

Conosciuto come il "cuore" dei quadri ad alta tensione, è l'unico componente principale in grado di accendere e spegnere i circuiti con carico e di interrompere le correnti di guasto di cortocircuito. La velocità di risposta dell'apparecchiatura può raggiungere i millisecondi. Quando si verificano sovraccarico, cortocircuito, perdite e altri guasti sulla linea, è possibile interrompere istantaneamente il circuito del guasto, impedire la diffusione del guasto e proteggere l'apparecchiatura back-end e l'intera linea di trasmissione. Attualmente, il tipo tradizionale è l'interruttore automatico SF6, che presenta i vantaggi di una forte capacità di estinzione dell'arco, buone prestazioni di isolamento, basso tasso di guasto e lunga durata, adattandosi a condizioni di funzionamento ininterrotto a lungo termine.

2. Trasformatori di strumenti (nucleo del monitoraggio e della misurazione)

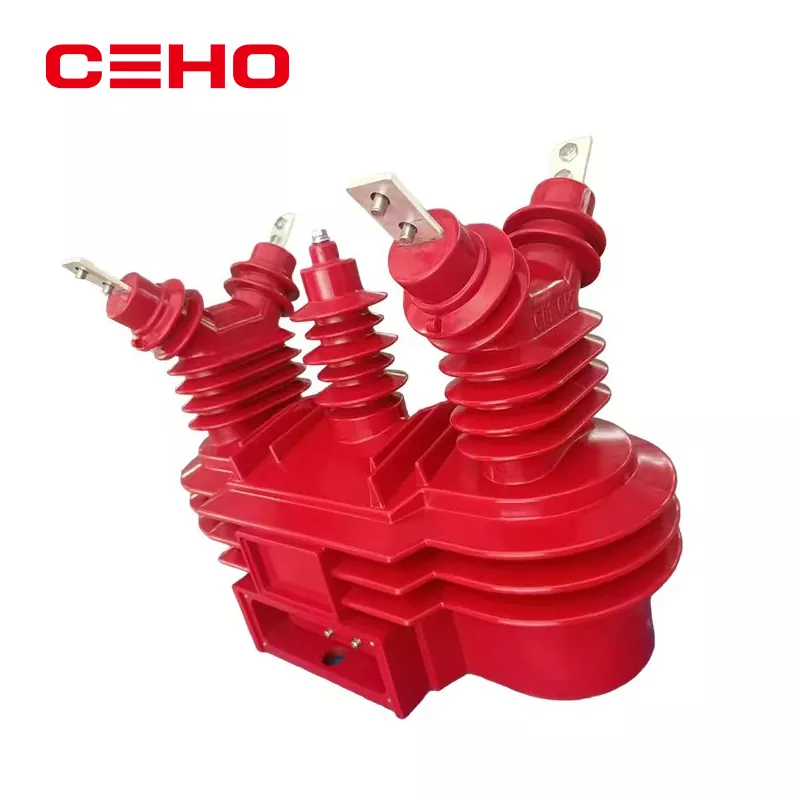

Divisi in Trasformatori di Corrente (TA) e Trasformatori di Tensione (TV), sono gli “organi di senso” dei quadri. La funzione principale è convertire l'alta tensione e la grande corrente in segnali standard a bassa tensione e piccola corrente. Da un lato fornisce dati accurati per la misurazione dello strumento e il monitoraggio dei dati di potenza; dall'altro fornisce segnali di attivazione per relè di protezione, realizzando avvisi e interventi automatici di guasto e di intervento e garantendo il funzionamento visualizzato e controllabile del sistema di alimentazione.

3. Sezionatore di terra (nucleo della protezione di sicurezza)

È un componente di sicurezza obbligatorio, utilizzato principalmente in condizioni di manutenzione delle apparecchiature. Dopo che l'interruttore automatico e il sezionatore sono stati aperti e spenti, il sezionatore di terra può stabilire rapidamente un circuito di terra, rilasciare completamente le cariche indotte e la tensione residua rimanente nella linea e nell'apparecchiatura, eliminare il pericolo nascosto del funzionamento sotto tensione e garantire pienamente la sicurezza personale del personale di manutenzione e la sicurezza delle apparecchiature.

4. Trasformatore step-up/step-down

È l'apparecchiatura di conversione di potenza più grande e costosa del quadro. I trasformatori step-up vengono utilizzati principalmente all'estremità della trasmissione per ridurre la corrente di trasmissione aumentando la tensione e ridurre la perdita di potenza nella trasmissione a lunga distanza; i trasformatori step-down vengono utilizzati nel terminale di distribuzione dell'energia per convertire l'energia elettrica ad alta tensione in energia elettrica a bassa tensione adatta per apparecchiature industriali e civili, realizzando una trasmissione efficiente e un ragionevole adattamento dell'energia elettrica.

5. Sezionatore (componente di isolamento)

Conosciuto anche come isolatore, è un interruttore manuale meccanico senza funzione di estinzione dell'arco ed è severamente vietato funzionare con carico. La sua funzione principale è realizzare l'isolamento fisico tra l'apparecchiatura e la rete elettrica, formare un evidente punto di interruzione dell'alimentazione, fornire condizioni operative sicure per la manutenzione delle apparecchiature e il funzionamento e la manutenzione della linea ed è il dispositivo di garanzia di sicurezza di base per il funzionamento ad alta tensione.

6. Relè protettivo (componente di controllo intelligente)

Il "cervello intelligente" del quadro può monitorare i parametri operativi come tensione di linea, corrente e temperatura in tempo reale 24 ore al giorno e identificare con precisione condizioni di funzionamento anomale come cortocircuito, sovraccarico e guasto a terra. Una volta rilevato un guasto, invia immediatamente un'istruzione per far scattare l'interruttore automatico e allo stesso tempo spegne l'arco di guasto e registra i dati del guasto, realizzando un rapido isolamento e tracciabilità del guasto.

7. Sbarre collettrici (canale di trasmissione dell'energia elettrica)

Realizzato con materiali conduttivi a bassa impedenza, costituisce il canale principale per la trasmissione dell'energia elettrica all'interno del quadro. È responsabile del collegamento di tutti i componenti principali come interruttori automatici, trasformatori e trasformatori, garantendo una trasmissione efficiente e stabile dell'energia elettrica nell'armadio. La qualità dei materiali e il processo di installazione influiscono direttamente sull'efficienza di trasmissione complessiva del quadro.

8. Scaricatori di sovratensione e rete di messa a terra (sistema di protezione da sovratensione)

Gli scaricatori di sovratensione sono appositamente progettati per impatti transitori ad alta tensione come sovratensione da fulmine e sovratensione di commutazione. Possono assorbire rapidamente l'energia di picco ed evitare la rottura ad alta tensione degli strati isolanti delle apparecchiature; la griglia di terra di supporto è composta da elettrodi metallici sotterranei e barre di terra, che possono condurre rapidamente la corrente di guasto e la corrente di picco nella terra, fornendo una doppia protezione per le apparecchiature contro i danni transitori ad alta tensione.

9. Contattore

Adatto per circuiti ausiliari a bassa tensione inferiore a 1 kV, può accendere e spegnere frequentemente circuiti di controllo e circuiti di alimentazione da remoto, controllando principalmente carichi come motori, condensatori e apparecchiature di illuminazione. Rispetto agli interruttori automatici, i contattori hanno una frequenza operativa più elevata e una durata meccanica più lunga, ma non hanno capacità di interruzione per guasto ad alta tensione e vengono utilizzati solo come componenti di controllo ausiliario a bassa tensione.

IV. Due tipi principali di quadri ad alta tensione e confronto dei loro vantaggi e svantaggi

In base ai diversi mezzi di isolamento, l'industria divide i quadri ad alta tensione in due categorie: quadri isolati in aria (AIS) e quadri isolati in gas (GIS). I due presentano differenze significative negli scenari di adattamento, nelle caratteristiche prestazionali e nei costi di funzionamento e manutenzione:

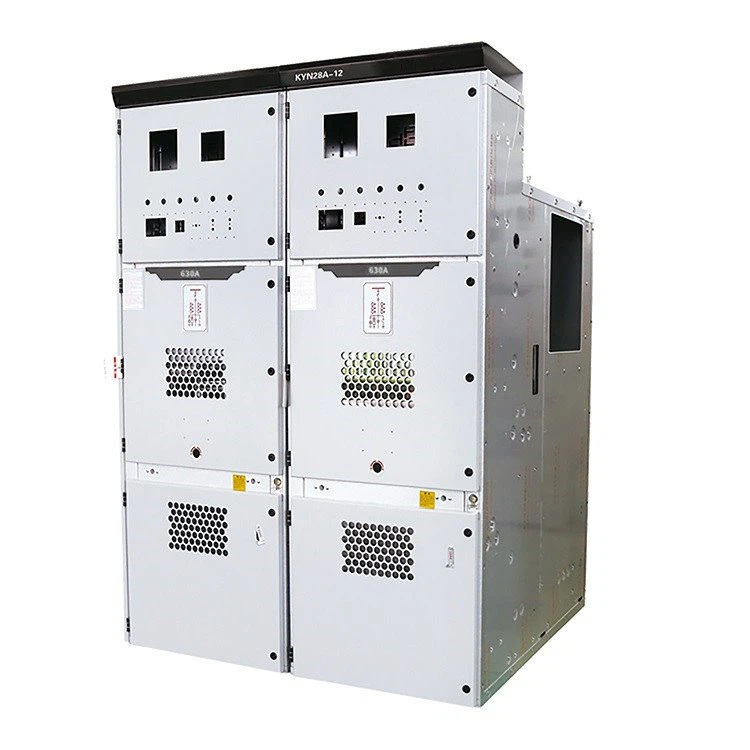

1. Quadri isolati in aria (AIS)

Con l'aria naturale come mezzo isolante, è il tipo tradizionale di quadro ad alta tensione tradizionale. I suoi vantaggi principali sono la struttura semplice, il basso costo, l'installazione conveniente, la diagnosi intuitiva dei guasti e la bassa difficoltà di manutenzione giornaliera; i suoi svantaggi sono l'ampio volume dell'armadio, le prestazioni di isolamento fortemente influenzate dall'ambiente e il facile degrado dell'isolamento in ambienti umidi, polverosi e inquinati. È adatto principalmente per sottostazioni convenzionali esterne e scenari di distribuzione dell'energia ad alta tensione con buone condizioni di lavoro.

2. Quadri isolati in gas (GIS)

Utilizzando il gas esafluoruro di zolfo (SF6) di elevata purezza come mezzo di isolamento ed estinzione dell'arco, tutti i componenti sotto tensione sono sigillati nell'armadio riempito di gas. I suoi principali vantaggi sono il cabinet compatto, la superficie ridotta, le prestazioni di isolamento stabili, non influenzate dalla polvere esterna, dall'umidità e dalle intemperie, l'affidabilità operativa estremamente elevata e il tasso di guasto estremamente basso; i suoi svantaggi sono il costo elevato delle apparecchiature, il complesso processo di manutenzione e i severi requisiti sulle prestazioni di tenuta. È adatto principalmente per scenari di fascia alta come sottostazioni centrali urbane, sale macchine chiuse, condizioni di lavoro difficili e trasmissione di potenza ad alta densità.

V. Guasti comuni e schemi standardizzati di risoluzione dei problemi dei quadri di alta tensione

Il tasso di guasto complessivo dei quadri ad alta tensione è basso, ma il funzionamento a lungo termine, l'erosione ambientale, il funzionamento improprio e l'invecchiamento dei componenti possono causare vari guasti. In combinazione con l'esperienza operativa e di manutenzione in prima linea, questo documento individua le cause dei guasti ad alta frequenza e soluzioni standardizzate, adatte per l'ispezione quotidiana e il lavoro di manutenzione delle apparecchiature:

1. La maniglia di comando non può essere bloccata: È causato principalmente da ruggine, inceppamenti, invecchiamento del meccanismo di chiusura interno o chiavi non corrispondenti. Metodo di trattamento: controllare la chiave operativa speciale, pulire e rimuovere la ruggine dal meccanismo di bloccaggio, aggiungere grasso lubrificante speciale e sostituire direttamente i componenti danneggiati per garantire il normale funzionamento del bloccaggio meccanico.

2. Rumore anomalo all'interno dell'armadio: Le cause principali sono le vibrazioni elettromagnetiche causate dalle viti di fissaggio allentate della piastra divisoria e dai cavi che toccano la piastra passacavi. Metodo di trattamento: serrare completamente le viti della piastra divisoria dell'armadio e applicare il sigillante per fissare l'interfaccia del cavo per eliminare il rumore delle vibrazioni da contatto.

3. Giunti del cablaggio surriscaldati: È causato principalmente da bulloni allentati, funzionamento con sovraccarico a lungo termine ed eccessiva resistenza di contatto. Metodo di trattamento: operare rigorosamente in base alla corrente nominale dell'apparecchiatura, fissare tutti i bulloni del cablaggio e sostituire tempestivamente le sbarre e i giunti invecchiati e ossidati.

4. Test di isolamento non qualificato e frequenti guasti a terra: Le cause principali sono isolanti fessurati, umidi e contaminati, che porteranno ad un significativo calo delle prestazioni di isolamento. Metodo di trattamento: sostituire gli isolanti danneggiati, pulire i componenti isolanti dell'armadio con speciali detergenti isolanti e asciugare accuratamente le aree umide per ripristinare le prestazioni di isolamento.

5. Apertura e chiusura anomala degli otturatori di protezione: La deformazione delle persiane, la mancanza di olio nelle parti mobili e l'inceppamento degli articoli vari porteranno alla mancata apertura e chiusura normale. Metodo di trattamento: pulire gli articoli vari nelle parti mobili, correggere le persiane deformate, aggiungere olio lubrificante e regolare la precisione di apertura e chiusura.

6. Spegnimento delle spie di stato: Le cause più comuni includono danni alla lampadina, bruciatura di fusibili/resistori, cattivo contatto degli interruttori ausiliari e guasti degli interruttori di finecorsa. Metodo di trattamento: sostituire lampadine e fusibili danneggiati, pulire i contatti degli interruttori ausiliari e controllare lo stato di funzionamento dell'interruttore automatico sul terminale.

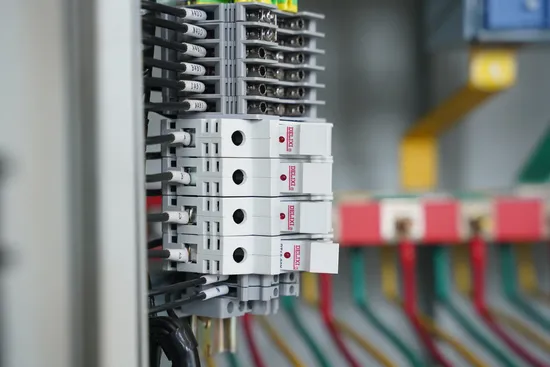

7. Funzionamento disordinato della centralina: Le ragioni principali sono le viti allentate della morsettiera e uno scarso contatto della spina di controllo. Metodo di trattamento: serrare tutte le viti dei terminali, ricollegare e bloccare il connettore di controllo per garantire un contatto di linea stabile.

VI. Cinque funzioni principali di protezione preventiva dei quadri ad alta tensione (nucleo di sicurezza)

La funzione di interblocco a cinque prevenzioni è il progetto di sicurezza fondamentale dei quadri ad alta tensione, che è una configurazione standard obbligatoria nel settore. Può eliminare meccanicamente i principali incidenti elettrici causati da malfunzionamenti umani ed è la garanzia principale per la sicurezza operativa ad alta tensione:

1. Impedire la chiusura con carico: Dopo che il carrello dell'interruttore è chiuso in posizione di prova, il blocco meccanico blocca il carrello, che non può essere spinto nella posizione di tensione di lavoro, eliminando l'accidentale chiusura con carico.

2. Impedire la chiusura con linea di terra: Quando il sezionatore di terra dell'armadio è in posizione chiuso, l'interruttore non può essere chiuso e alimentato, evitando cortocircuiti ed esplosioni causati dalla trasmissione forzata di potenza senza rimuovere la linea di terra.

3. Prevenire l'ingresso accidentale nell'intervallo live: Quando l'interruttore è nello stato chiuso e di funzionamento sotto tensione, la porta posteriore dell'armadio è bloccata dal blocco meccanico e non può essere aperta, impedendo al personale di entrare nell'area sotto tensione e di subire scosse elettriche.

4. Evitare di appendere la linea di terra all'elettricità: Quando l'interruttore è nello stato di funzionamento chiuso e sotto tensione, il meccanismo di manovra del sezionatore di terra è bloccato e non può essere chiuso e messo a terra, eliminando il guasto di cortocircuito causato dalla sospensione della linea di terra con l'elettricità.

5. Evitare di estrarre il coltello con il carico: Quando l'interruttore è nello stato chiuso con carico, il carrello non può essere spostato dalla posizione di lavoro ed è vietato aprire il sezionatore con carico.

VII. Riepilogo principale del testo completo

I quadri ad alta tensione rappresentano il set completo principale di apparecchiature di distribuzione dell'energia per sistemi di alimentazione ad alta tensione superiori a 75 kV. Basandosi sul lavoro coordinato di componenti modulari come interruttori automatici, trasformatori di misura, relè e sistemi di messa a terra, integra cinque funzioni principali: distribuzione dell'energia elettrica, controllo del circuito, protezione dai guasti, protezione di sicurezza e monitoraggio in tempo reale. In termini di categorie, è principalmente suddiviso in due tipologie: quadri AIS isolati in aria con struttura semplice e funzionamento e manutenzione convenienti e quadri GIS isolati in gas con prestazioni stabili e adatti a scenari di fascia alta.

L'apparecchiatura nel suo insieme ha le caratteristiche di un basso tasso di guasto, una lunga durata e un'elevata affidabilità e rimane a lungo in uno stato di funzionamento in standby. La sua principale garanzia di sicurezza deriva dal design standardizzato dell'interblocco a cinque misure di prevenzione e dai perfetti meccanismi di protezione da sovratensione, sovraccarico e cortocircuito. I guasti nel funzionamento quotidiano sono causati principalmente dall'invecchiamento dei componenti, dall'installazione allentata, dall'erosione ambientale e dal funzionamento improprio e la probabilità di guasto può essere notevolmente ridotta attraverso ispezioni regolari e funzionamento e manutenzione standardizzati. In settori quali la trasmissione della rete elettrica, la distribuzione dell'energia industriale e la nuova energia energetica, il funzionamento stabile dei quadri ad alta tensione è la base fondamentale per il funzionamento sicuro, efficiente e continuo dell'intero sistema energetico.

VIII. Domande frequenti ad alta frequenza (settore generale)

Q1: Qual è la differenza fondamentale tra quadri ad alta tensione e quadri a bassa tensione?

A1: Le differenze fondamentali risiedono nella tensione nominale, nel livello di isolamento e nel posizionamento funzionale. I quadri ad alta tensione (≥75kV) sono dotati di estinzione dell'arco ad alta tensione, capacità di interruzione di cortocircuito e protezione a cinque misure, utilizzata per la trasmissione della linea principale; i quadri a bassa tensione (≤1kV) vengono utilizzati solo per la distribuzione dell'alimentazione terminale, con struttura semplice e senza protezione dall'alta tensione.

Q2: Come selezionare tra quadri ad alta tensione GIS e AIS?

A2: Scegli AIS per esterni convenzionali, buone condizioni di lavoro e budget limitato; scegli il GIS per aree centrali urbane, sale macchine chiuse, condizioni di lavoro difficili e spazio limitato.

Q3: È possibile azionare frequentemente i quadri ad alta tensione?

A3: No. È vietato utilizzare frequentemente gli interruttori automatici ad alta tensione per il trasporto di carichi; solo i contattori a bassa tensione possono accendere e spegnere frequentemente i circuiti ausiliari, altrimenti si accelererà l'invecchiamento delle apparecchiature e si causeranno pericoli nascosti.

Q4: La funzione di cinque prevenzione dei quadri ad alta tensione può essere rilasciata manualmente?

A4: È severamente vietato rilasciarlo senza autorizzazione. Solo il personale professionale di funzionamento e manutenzione può sbloccarlo temporaneamente secondo le specifiche durante la manutenzione e dopo aver adottato misure di protezione di sicurezza e deve essere ripristinato immediatamente dopo l'operazione.

Q5: Quali sono i principali pericoli e i principi di trattamento dei giunti surriscaldati del quadro?

A5: I pericoli includono l'accelerazione dell'invecchiamento dei componenti, la possibilità di cortocircuiti e persino incendi; principi di trattamento: controllare il carico, fissare i giunti, sostituire i componenti obsoleti ed eliminare il sovraccarico.

Q6: È necessario arrestare per manutenzione se si avverte un rumore anomalo all'interno del quadro ad alta tensione?

R6: Sì. Il rumore anomalo è un avvertimento precoce di un'anomalia dell'apparecchiatura. Se lasciato senza controllo per lungo tempo, causerà guasti. È necessario spegnere immediatamente per verificare ed eliminare i pericoli nascosti prima di riprendere il funzionamento.

Q7: Quali indicatori devono essere rilevati quotidianamente per i quadri isolati in gas SF6?

A7: Rilevare regolarmente il gas SF6 (pressione, purezza, microacqua) e l'ermeticità dell'armadio e controllare le prestazioni di isolamento e la flessibilità del funzionamento meccanico.
