Comprendere a colpo d'occhio: quali sono le tecnologie principali e gli elementi essenziali dell'applicazione dei quadri a bassa tensione?

I quadri a bassa tensione sono le apparecchiature principali dei moderni sistemi di alimentazione e distribuzione, utilizzati principalmente per la distribuzione dell'energia, il controllo del circuito, la protezione da sovraccarico, la protezione da cortocircuito, la protezione differenziale e il monitoraggio dell'energia. È ampiamente applicato in fabbriche, edifici, data center, ospedali, centri commerciali, ingegneria municipale e altri campi. Caratterizzato da struttura compatta, elevata sicurezza e affidabilità, manutenzione conveniente ed elevata intelligenza, è l'apparecchiatura chiave per garantire il funzionamento stabile dei sistemi di alimentazione. Questo articolo introduce in modo completo i punti tecnici principali dei quadri di bassa tensione in termini di struttura, parametri, prestazioni, selezione e applicazione.

1. Componenti principali dei quadri di bassa tensione

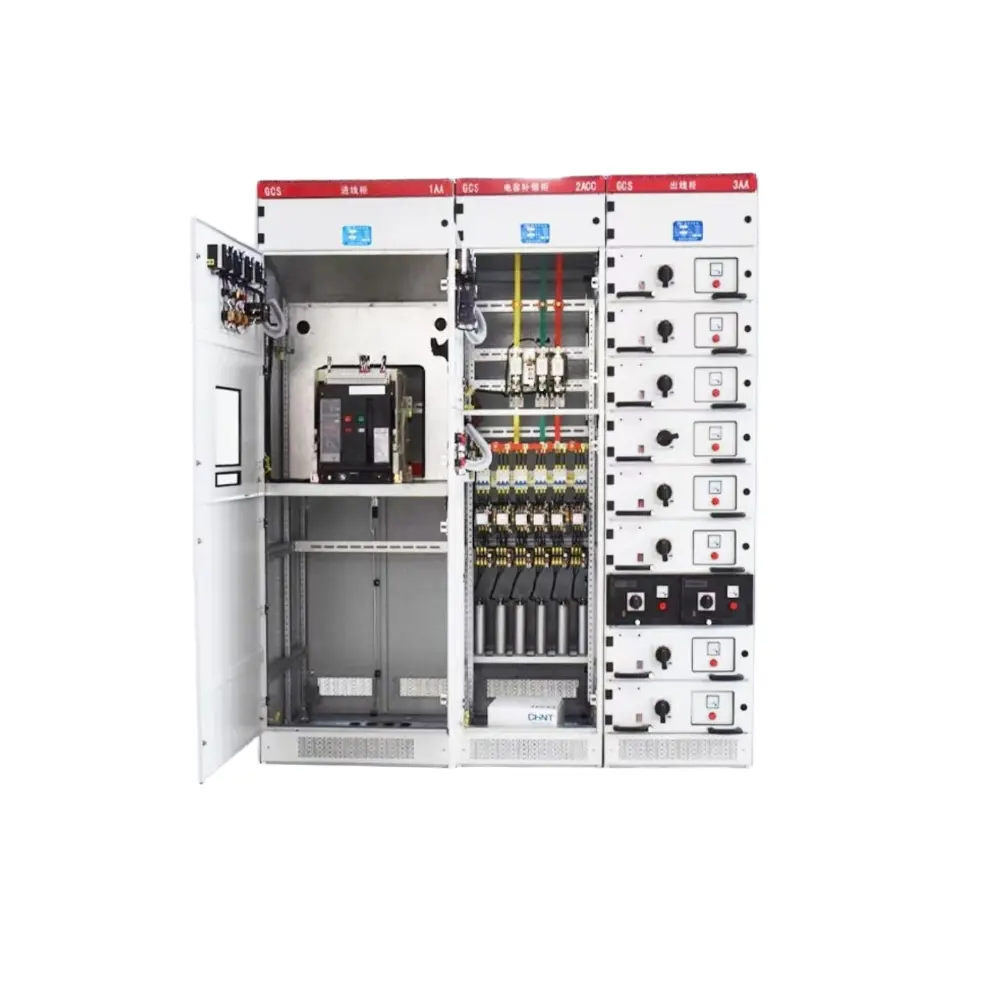

Il tipico quadro di manovra a bassa tensione adotta astruttura di isolamento indipendente a tre compartimenti per una maggiore sicurezza, affidabilità e manutenibilità:

UN.Scomparto interruttore: Disposto verticalmente, in grado di contenere più interruttori automatici; ogni circuito è separato in modo indipendente senza interferenze.

B.Vano autobus: Situato dietro lo scomparto dell'interruttore e isolato da divisori isolanti per prevenire efficacemente la diffusione dei guasti.

C.Vano cavi: Situato nella parte posteriore o anteriore dell'armadio, comodo per il collegamento dei cavi e la manutenzione, con spazio ampio e cablaggio standardizzato.

Per stile di funzionamento e manutenzione:

D.Accessibile dal retro: Struttura standard tradizionale con ampio spazio di manutenzione.

E.Accessibile frontalmente: Montabile a parete, profondità ridotta, salvaspazio.

Il design del compartimento indipendente evita il contatto accidentale con parti sotto tensione durante la manutenzione, limita l'intervallo di guasti da arco e migliora notevolmente la sicurezza delle apparecchiature e del personale.

2. Parametri chiave

3. Indici di prestazione elettrica di base

a. Corrente nominale di resistenza al cortocircuito (SCCR)

La corrente di cortocircuito massima che il quadro può sopportare in sicurezza in breve tempo durante un guasto, che determina la resistenza al cortocircuito dell'apparecchiatura ed è un'importante garanzia per un funzionamento sicuro.

b. Corrente nominale di resistenza a breve termine

La corrente di cortocircuito che il quadro può sopportare senza deformazioni o danni entro un tempo specificato (solitamente 1 secondo o 0,5 secondi), garantendo che il sistema non collassi in condizioni di guasto.

c. Valutazione delle interruzioni

La massima corrente di guasto che un interruttore automatico può interrompere in sicurezza. Deve essere maggiore della corrente di cortocircuito prevista per il sistema, altrimenti causerà un'esplosione o un incendio.

d. Grado di protezione dall'ingresso (grado IP)

· IP30: impedisce il contatto delle dita con parti sotto tensione

· IP40: impedisce l'ingresso di oggetti estranei di diametro ≥1 mm

· IP54: a tenuta di polvere e spruzzi d'acqua, adatto per ambienti umidi e polverosi

e. Limite di aumento della temperatura

Secondo gli standard nazionali, l'aumento della temperatura del quadro durante il funzionamento a lungo termine alla corrente nominale non deve superare il limite, garantendo stabilità di isolamento e durata di servizio prolungata.

4. Punti chiave tecnici fondamentali dei quadri di bassa tensione

(1).Struttura del gabinetto e tecnologia di compartimentazione

Adotta tre compartimenti isolati indipendenti: compartimento interruttore, compartimento bus e compartimento cavi, prevenendo efficacemente la diffusione dell'arco e migliorando la sicurezza di funzionamento e manutenzione.

(2)Tecnologia di resistenza al cortocircuito e di breve durata

Dotato di forte resistenza al cortocircuito, SCCR strettamente corrispondente e corrente di breve durata per garantire l'assenza di deformazioni, spostamenti del bus o collasso del sistema in caso di guasti.

(3)Interruzione dell'interruttore automatico e tecnologia di coordinamento selettivo

Il potere di interruzione soddisfa la corrente di guasto massima del sistema. La selettività regionale è realizzata attraverso un ritardo di breve durata e un coordinamento istantaneo della protezione, limitando le interruzioni solo al circuito guasto.

(4)Progettazione di sistemi di sbarre e controllo dell'aumento della temperatura

Disposizione delle sbarre collettrici a bassa impedenza, basse perdite e alta dissipazione del calore per controllare rigorosamente l'aumento della temperatura operativa a lungo termine, garantendo capacità di corrente, durata dell'isolamento e stabilità dell'apparecchiatura.

(5)Tecnologia integrata di protezione e misurazione

Integra sovraccarico, cortocircuito, dispersione a terra, sovratensione, sottotensione, perdita di fase e protezione dall'arco, con misuratori e sensori intelligenti per una sicurezza a 360 gradi.

(6)Tecnologia intelligente e digitale

Supporta il monitoraggio online, il controllo remoto, il preallarme di guasto, le statistiche energetiche e la rete di comunicazione, passando al funzionamento automatico e intelligente basato su cloud.

(7)Protezione dall'ingresso e adattabilità ambientale

Soddisfa i gradi di protezione IP30–IP54, adattandosi a umidità, polvere, corrosione, ambienti ad alta e bassa temperatura per una migliore versatilità e durata.

(8)Design modulare e standardizzato

Le unità modulari, le interfacce standardizzate e l'espansione flessibile riducono i tempi di produzione, installazione e messa in servizio e riducono i costi complessivi.

5. Funzioni di protezione

Il quadro di bassa tensione è dotato di molteplici protezioni per garantire la sicurezza del sistema:

l Protezione da sovraccarico

l Protezione istantanea da cortocircuito

l Protezione ritardata di breve durata da cortocircuito

l Protezione da guasto a terra/differenziale a terra

l Protezione da sovratensione e sottotensione

l Protezione perdita di fase e sequenza fasi

l Rilevamento guasto arco (AFD)

l I quadri intelligenti avanzati forniscono inoltre:

l Monitoraggio della temperatura in linea

l Monitoraggio scariche parziali

l Analisi della qualità dell'energia

l Allarme guasto remoto

6. Tipi strutturali comuni

Quadri di tipo fisso

Struttura semplice, basso costo, alta affidabilità, adatta a scenari generali di distribuzione dell'energia.

Quadri a cassetto

Ogni circuito è un cassetto indipendente; la manutenzione può essere effettuata estraendo un solo cassetto senza interruzione di corrente, senza influenzare gli altri circuiti. Ideale per ospedali, data center e linee di produzione che richiedono elevata affidabilità.

Quadro di tipo estraibile

L'interruttore principale può essere completamente estratto per una manutenzione più sicura e rapida.

7. Differenze tra quadri di bassa tensione e quadri elettrici

Quadro: interruttori automatici completamente chiusi, isolati in compartimenti, estraibili, resistenza a breve durata di 30 cicli, supporto del coordinamento selettivo, maggiore sicurezza.

Quadro elettrico: struttura aperta, interruttori automatici fissi, solo breve durata di 3 cicli, costo inferiore.

Il quadro è più adatto per i carichi principali in arrivo, di accoppiamento e importanti; i quadri elettrici vengono utilizzati per la distribuzione dell'energia terminale.

8. Quadri intelligenti a bassa tensione

Il quadro intelligente integra:

① Interruttori intelligenti

② Sensori di corrente/tensione/temperatura

③ Dispositivi di protezione basati su microprocessore

④ Strumenti di gestione dell'energia

⑤ Comunicazione 4G/WiFi/Ethernet

Supporta:

① Monitoraggio e controllo remoto

② Statistiche e analisi del consumo energetico

③ Preallarme guasto e registrazione automatica

④ Collegamento con sistemi intelligenti di distribuzione dell'energia

È una configurazione standard per fabbriche intelligenti, edifici intelligenti e data center.

9. Casi applicativi tipici

l Grandi stabilimenti di produzione automobilistica

Fornisce la distribuzione dell'alimentazione principale e il controllo del motore per officine di stampaggio, saldatura, verniciatura e assemblaggio. Il quadro intelligente a cassetto consente una manutenzione continua e un'accurata localizzazione dei guasti, garantendo una continuità della produzione 24 ore su 24, 7 giorni su 7.

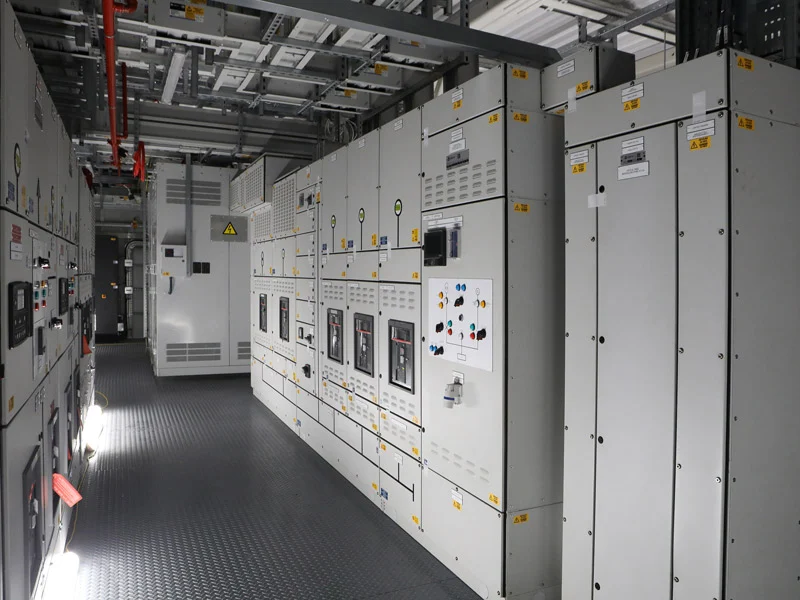

l Data center di grandi dimensioni (livello IV)

Adotta la distribuzione dell'alimentazione ridondante a doppio bus, supportando l'alimentazione dell'armadio ad alta densità con commutazione di livello millisecondo. La disponibilità del sistema raggiunge il 99,999%, ideale per un funzionamento ininterrotto 7×24.

l Grandi complessi commerciali e centri commerciali

Distribuisce energia per illuminazione, HVAC, ascensori, impianti antincendio e circuiti di negozi. Il monitoraggio intelligente del circuito e le statistiche sul consumo energetico ottimizzano la gestione dell'energia e riducono i costi operativi.

l Impianti idrici urbani e impianti di trattamento delle acque reflue

Alimenta pompe, ventilatori, griglie e sistemi di dosaggio in ambienti umidi e polverosi. La protezione completa garantisce il funzionamento stabile dell'approvvigionamento idrico comunale e del trattamento delle acque reflue.

l Ospedali e centri medici di grado A

Fornisce una distribuzione a doppia alimentazione altamente affidabile per sale operatorie, unità di terapia intensiva, laboratori e centri di imaging. La commutazione senza interruzioni garantisce la sicurezza medica.

l Centrali fotovoltaiche ed eoliche

Utilizzato per la confluenza degli inverter, il controllo collegato alla rete e la distribuzione dell'energia con accumulo di energia, adatto per ambienti esterni difficili con protezione di sicurezza completa.

l Aeroporti e snodi di transito ferroviario

Garantisce un'alimentazione altamente affidabile per terminali, sistemi di sicurezza, biglietteria e illuminazione. La commutazione automatica a doppia alimentazione garantisce il funzionamento ininterrotto dell'hub di trasporto.

l Comunità residenziali e intelligenti a molti piani

Utilizzato per la distribuzione elettrica degli edifici, l'illuminazione pubblica, l'antincendio, gli ascensori e le pile di ricarica. La struttura compatta e la protezione completa migliorano la qualità dell'energia elettrica della comunità.

10. Dimensioni del mercato e tendenze di sviluppo

Dimensioni del mercato

Mercato globale: Circa 54-56 miliardi di dollari nel 2025, che si prevede supereranno gli 83 miliardi di dollari entro il 2032, con un CAGR del 6%-7%.

Mercato cinese: Circa 169 miliardi di RMB nel 2025, con una crescita del 7,8% su base annua; La Cina è il mercato unico più grande del mondo e rappresenta oltre il 21% della quota globale.

Fattori chiave: Nuovi sistemi energetici, data center, nuova energia, produzione intelligente, infrastrutture urbane e ricarica dei veicoli elettrici.

Tendenze di sviluppo

L'intelligenza diventa standard

Gli interruttori intelligenti, i sensori, l'IoT, il monitoraggio del cloud, il preallarme di guasto e l'O&M remoto sono ampiamente adottati, passando dalla "protezione passiva" alla "previsione attiva".

Maggiore affidabilità e aggiornamento della sicurezza

La protezione contro gli archi elettrici, il monitoraggio delle scariche parziali, il monitoraggio dell'aumento della temperatura e il coordinamento selettivo diventano essenziali; grado di protezione IP più elevato e maggiore resistenza al cortocircuito.

Verde e risparmio energetico

Autobus e componenti a basse perdite e ad alta efficienza, materiali a basse emissioni di carbonio e processi ecologici, in linea con gli obiettivi di neutralità del carbonio.

Quota più elevata di tipologie a cassetti/estraibili

Rapida crescita nell'industria, nei data center, negli ospedali, ecc., supportando la manutenzione continua e garantendo un'alimentazione continua.

Adattamento profondo alla nuova energia

Soluzioni speciali per fotovoltaico, energia eolica, stoccaggio di energia e ricarica di veicoli elettrici, con antiricarica, protezione da sovratensione e controllo della connessione alla rete.

Modulare, standardizzato, compatto

Installazione più rapida, ingombro ridotto, espansione flessibile per alimentazione ad alta densità e consegna rapida.

Conclusione

Essendo l'apparecchiatura principale dei sistemi di distribuzione dell'energia a bassa tensione, la progettazione strutturale, la configurazione della protezione e il processo di produzione dei quadri a bassa tensione influiscono direttamente sull'affidabilità dell'alimentazione, sulla sicurezza delle apparecchiature e sulla sicurezza del personale. Spinto dalle tendenze di intelligenza, greenizzazione, alta affidabilità e modularizzazione, il settore manterrà una crescita costante. Le capacità di fascia alta, di marca e globalizzate diventeranno la chiave della competitività. La scelta di quadri affidabili e di alta qualità può migliorare efficacemente la stabilità dei sistemi di distribuzione dell'energia, ridurre i rischi di guasto e fornire un solido supporto per un'alimentazione sicura e stabile

Domande frequenti

1. Dove vengono utilizzati principalmente i quadri di bassa tensione?

Viene utilizzato in fabbriche, aree residenziali, centri commerciali, ospedali, data center e progetti comunali per la distribuzione, il controllo e la protezione dell'energia.

2.Quali sono le principali tipologie strutturali?

Tipo fisso, tipo a cassetto e tipo estraibile, selezionati in base ai requisiti di affidabilità.

3.Cosa significa il grado di protezione IP?

IP30/IP40 per ambienti interni normali; IP54 è resistente alla polvere e agli spruzzi d'acqua, adatto a siti umidi e polverosi.

4.Cos’è il coordinamento selettivo?Solo l'interruttore più vicino al guasto interviene, evitando interruzioni di corrente su larga scala e migliorando l'affidabilità dell'alimentazione.

5.Quali sono i vantaggi dei quadri intelligenti?

Monitoraggio remoto, preallarme guasti, statistiche energetiche, registrazione automatica, funzionamento non presidiato e intelligente.

6. È possibile personalizzare il quadro?

Sì, supportiamo la personalizzazione di corrente, tensione, circuiti, funzioni, dimensioni e livello di protezione.

7. Qual è il tempo di consegna?

7–15 giorni per i prodotti standard; 15–30 giorni per progetti personalizzati.
