Cos'è un trasformatore di misura corrente?

Questo articolo approfondito spiega cos'è aTrasformatore di strumenti di correnteè come funziona, perché è importante nei sistemi elettrici, come si confronta con altri trasformatori di misura, come sceglierne uno e le domande frequenti, il tutto supportato da definizioni autorevoli e standard di settore. Trasformatori di misura di corrente, comunemente chiamatitrasformatori di corrente (TA), consentono la misurazione accurata della corrente, la protezione e il controllo dei circuiti elettrici ad alta tensione scalando le correnti su valori standard più sicuri per strumenti e relè.

Sommario

1. Cos'è un trasformatore di misura corrente?
2. Come funziona un trasformatore di corrente?
3. Perché utilizzare un trasformatore per strumenti di corrente?
4. Quali tipi di trasformatori per strumenti di corrente esistono?
5. Come selezionare il giusto trasformatore per strumenti di corrente?
6. Quali sono le applicazioni comuni?
7. Domande frequenti (FAQ)

Cos'è un trasformatore di misura corrente?

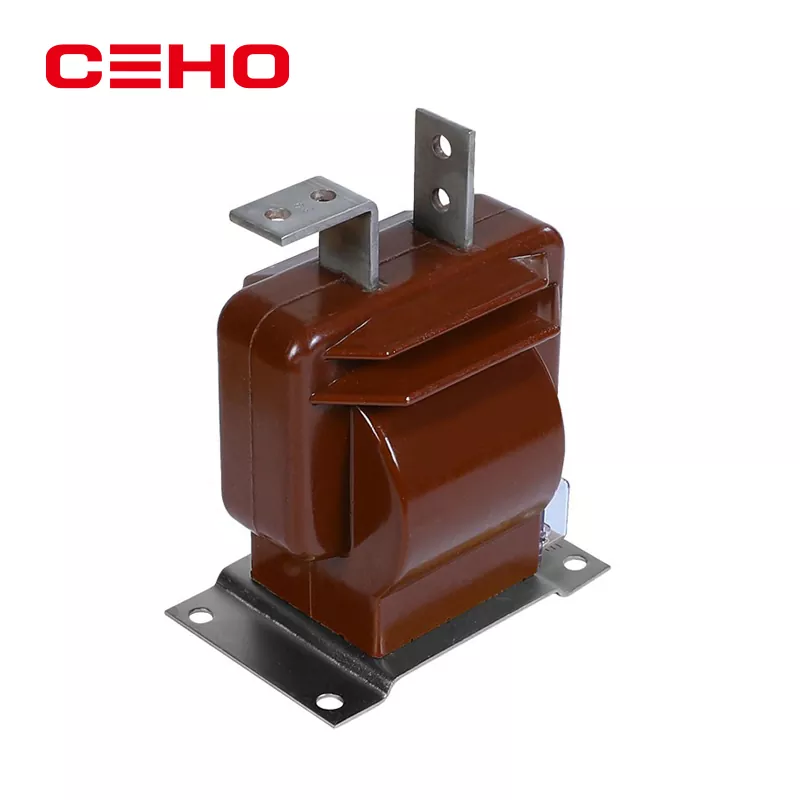

A Trasformatore di strumenti di corrente(noto anche come aTrasformatore di correnteo CT) è un tipo specifico ditrasformatore di strumentiprogettato per scalare correnti alternate (CA) molto elevate dai sistemi di alimentazione in una corrente proporzionale e inferiore che può essere collegata in modo sicuro a contatori, relè di protezione e dispositivi di controllo.

Il ruolo fondamentale del TA è quello di consentire un rilevamento della corrente sicuro e accurato su circuiti in cui la misurazione diretta sarebbe pericolosa o poco pratica a causa dell'elevata corrente e dell'alta tensione.

Come funziona un trasformatore di corrente?

Il principio di funzionamento di un trasformatore di corrente si basa sull'induzione magnetica: quando la corrente alternata scorre attraverso il conduttore primario, crea un campo magnetico. Questo flusso magnetico induce una corrente proporzionale nell'avvolgimento secondario del TA tramite induzione elettromagnetica.

• Avvolgimento primario:solitamente un singolo giro (spesso il conduttore stesso).
• Avvolgimento secondario:molti giri di filo sottile per produrre corrente ridotta.
• Nucleo magnetico:materiale ad alta permeabilità per guidare il flusso in modo efficiente.

Il risultato è una corrente secondaria che rappresenta un rapporto fisso della corrente primaria (ad esempio, un TA 1000:5 emetterà 5 A quando la corrente primaria è 1000 A), consentendo ai dispositivi di misurazione di funzionare in modo sicuro e con elevata precisione.

Perché utilizzare un trasformatore per strumenti di corrente?

I trasformatori di corrente sono essenziali per i moderni impianti elettrici per diversi motivi:

1. Sicurezza:Isolano i dispositivi e il personale dai pericolosi circuiti primari ad alta tensione.
2. Precisione:Forniscono livelli di corrente standardizzati per una misurazione accurata e il monitoraggio del carico.
3. Funzione protettiva:Funzionano con relè e protezioni per rilevare guasti e attivare gli interruttori automatici.

Senza TA, misurare o proteggere le reti ad alta corrente con strumenti convenzionali sarebbe pericoloso, impreciso o entrambe le cose.

Quali tipi di trasformatori per strumenti di corrente esistono?

I trasformatori di corrente sono disponibili in diverse forme a seconda dell'installazione e dell'applicazione:

• TA a barra:Il conduttore primario passa attraverso un nucleo con molte spire secondarie.
• TA ad anello (toroidali):Nucleo ad anello con conduttore passante attraverso di esso; ideale per misurazioni retrofit.
• CT della finestra:Progettato in modo che il conduttore primario possa essere facilmente infilato.
• TA apribili:TA di tipo clamp-on per una comoda installazione senza disconnessione.

Ciascun tipo supporta diverse esigenze di installazione e requisiti di precisione. Le sottostazioni ad alta tensione utilizzano spesso robuste barre o tipi di finestre, mentre gli scenari di manutenzione o ammodernamento possono utilizzare formati split-core.

Come selezionare il giusto trasformatore per strumenti di corrente?

La scelta del TC giusto dipende da:

1. Corrente nominale primaria:Deve corrispondere alla corrente di carico massima prevista.
2. Uscita standard secondaria:Comunemente 5 A o 1 A.
3. Classe di precisione:Precisione richiesta per le funzioni di misurazione e protezione.
4. Valutazioni di temperatura e ambiente:Per le condizioni di installazione.

Quali sono le applicazioni comuni?

I TA sono utilizzati in molti settori dell'ingegneria elettrica:

• Misurazione: misura la corrente per la fatturazione e il calcolo del carico.
• Protezione: rileva condizioni di sovracorrente o guasto e avvia lo sgancio dell'interruttore.
• Sistemi di controllo: forniscono dati in tempo reale a SCADA o sistemi di automazione.

Domande frequenti (FAQ)

Cosa significa “trasformatore di strumenti”?
Un trasformatore di misura è un dispositivo che scala le quantità di sistemi ad alta potenza (corrente o tensione) a livelli standardizzati per la misurazione e la protezione senza caricare o disturbare il circuito primario.

In cosa differisce un trasformatore di corrente da un trasformatore di potenza?
Un trasformatore di corrente si concentra su una scala precisa per la misurazione e la sicurezza, mentre un trasformatore di potenza si concentra sul trasferimento di potenza tra livelli di tensione con una perdita minima.

Perché un CT non dovrebbe mai essere utilizzato con il secondario aperto?
Lasciare un secondario TA aperto può causare tensioni pericolosamente elevate mentre il trasformatore tenta di mantenere la corrente, rischiando rotture dell'isolamento e rischi per la sicurezza.

Qual è la corrente nominale secondaria standard?
Le uscite secondarie dei TA standard sono in genere 1 A o 5 A per soddisfare i requisiti comuni di strumenti e ingressi relè.

I trasformatori di corrente possono essere utilizzati per la misurazione CC?
I TA standard funzionano con induzione magnetica CA e non sono adatti per CC; vengono invece utilizzati sensori speciali (ad esempio effetto Hall).
