Attrezzatura completa a bassa tensione

1.Definizione di base

Il set completo di apparecchiature a bassa tensione è un set completo di dispositivi elettrici utilizzati per la distribuzione, il controllo e la protezione dell'alimentazione in scenari in cui la tensione CA è ≤ 1000 V e la tensione CC è ≤ 1500 V. Comprende principalmente quadri elettrici a bassa tensione, quadri elettrici a bassa tensione, scatole di distribuzione a bassa tensione e altre categorie. Essendo l'apparecchiatura principale per la trasmissione di potenza a bassa tensione nei sistemi energetici, è ampiamente utilizzata nelle fabbriche, negli edifici, nelle nuove energie e in altri campi.

La progettazione, la produzione e il funzionamento di tali apparecchiature devono essere rigorosamente conformi alla serie di standard nazionali GB/T 7251 e devono superare la certificazione obbligatoria del prodotto cinese (CCC). Attualmente, le apparecchiature complete a bassa tensione si stanno aggiornando verso l'intelligenza e la digitalizzazione. Lo standard internazionaleRequisiti aggiuntivi per l'attrezzatura del set completo intelligente(IEC TS 63290), guidato e formulato dalla Cina, è stato ufficialmente rilasciato, fornendo una base internazionale per lo sviluppo industriale. La nuova generazione di apparecchiature intelligenti è generalmente dotata di gateway digitali e sensori wireless, che possono realizzare il monitoraggio in tempo reale dello stato operativo, la manutenzione predittiva dei guasti e il controllo remoto. Ad esempio, i quadri di bassa tensione ABB MNS® 3.0 Digital e il quadro completo di bassa tensione domestico di Classe 1E per Hualong One sono tipici rappresentanti del settore.

2. Composizione dell'attrezzatura

Le funzioni principali delle apparecchiature complete a bassa tensione sono: ricevere e distribuire ragionevolmente la potenza trasmessa dai trasformatori; protezione dei circuiti da guasti da sovraccarico e da cortocircuito; realizzare il controllo della commutazione e il monitoraggio del funzionamento degli apparecchi di commutazione interni.

Dal punto di vista della divisione in categorie, copre quadri elettrici a bassa tensione, quadri di distribuzione, scatole di controllo, quadri elettrici e altre apparecchiature. In base alle funzioni, può essere suddiviso in armadi PCC di tipo distribuzione (Power Control Center) e armadi MCC di tipo motore (Motor Control Center). I tipi più comuni di armadi nei sistemi di distribuzione dell'alimentazione a bassa tensione includono armadi di ingresso, armadi di compensazione dei condensatori, armadi di accoppiamento, armadi di uscita e così via. I tradizionali quadri elettrici di tipo estraibile come MNS, GCS e GCK sul mercato sono assemblati con moduli standard, adatti per sistemi di alimentazione e distribuzione con tensione nominale ≤ 690 V e corrente nominale entro 6300 UN.

Dal punto di vista della struttura elettrica, l'apparecchiatura è divisa in circuito principale (circuito primario) e circuito ausiliario (circuito secondario). Il circuito principale è responsabile della trasmissione di potenza e i suoi componenti principali includono interruttori automatici, fusibili, contattori, relè termici, trasformatori di corrente, ecc. Il circuito ausiliario è responsabile del controllo e della trasmissione del segnale e i suoi componenti principali includono contatori, pulsanti di controllo, relè, unità di monitoraggio e controllo, ecc.

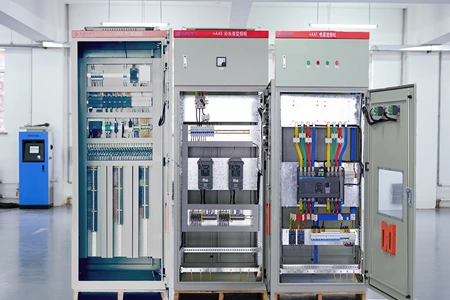

Dal punto di vista della struttura fisica, un armadio standard comprende un corpo dell'armadio per supporto e protezione, sbarre principali e di derivazione per la trasmissione di potenza, nonché camere per sbarre, un'area di installazione per apparecchiature e componenti elettrici e una camera di connessione cavi per l'installazione e il collegamento dei cavi di alimentazione. Per i quadri completi di bassa tensione di tipo estraibile, i suoi componenti sono installati in cassettiere estraibili.

3. Principio di funzionamento

UN.Processo di baseI compiti principali dei quadri completi a bassa tensione sono: ricevere energia dai trasformatori, distribuirla a ciascun circuito di alimentazione attraverso sbarre collettrici e fornire energia alle apparecchiature a valle; protezione dei circuiti da guasti da sovraccarico e da cortocircuito; controllare con precisione la commutazione e il monitoraggio degli apparecchi di commutazione interni.

B.Trasferimento automatico a doppia potenzaI due interruttori automatici in ingresso e l'interruttore automatico dell'accoppiatore bus sono interbloccati elettricamente/meccanicamente. Quando un circuito si guasta, l'alimentazione di backup viene attivata automaticamente per migliorare l'affidabilità dell'alimentazione.

C.Modalità di lavoro intelligenteBus di campo + sistema PLC/SCADA realizza controllo remoto, raccolta dati, monitoraggio dello stato, diagnosi intelligente e manutenzione predittiva.

4. Principali tipologie e prodotti

4.1 Armadi elettrici di tipo estraibile

UN.Rappresentante: MNS, GCS, GCK

B.Norme: IEC 60439-1, GB/T 7251

C.Applicazione: sistemi di alimentazione e distribuzione da 50 Hz, ≤ 690 V, ≤ 6300 A

4.2 Quadri fissi di tipo separato

UN.Rappresentante: GCD

B.Composizione: armadio Power Center (PC) + armadio Motor Control Center (MCC).

4.3 Attrezzatura del set completo digitale intelligente

UN.Configurazione standard: Gateway, sensori, misurazione della temperatura wireless, moduli di comunicazione

B.Funzionalità: monitoraggio remoto, allarme rapido, gestione del funzionamento e della manutenzione

5. Parametri e norme tecniche

5.1 Parametri tecnici fondamentali

· CA: ≤ 1000 V, frequenza ≤ 1000 Hz

· CC: ≤ 1500 V

· Uso comune industriale: ≤ 690 V, corrente massima 6300 A

5.2 Norme nazionali

· GB/T 7251.1-2023: Regole generali per quadri e apparecchiature di controllo a bassa tensione

· GB/T 7251.2-2023: Quadri di potenza e gruppi di controllo (sostituisce la vecchia versione GB/T 7251.12-2013)

· GB/T 7251.3: Requisiti particolari per quadri di distribuzione

· GB/T 7251.4: Requisiti particolari per assemblaggi per cantieri

· GB/T 15576: Apparecchiature per la compensazione della potenza reattiva del set completo a bassa tensione

5.3 Standard Internazionali

· IEC TS 63290: Requisiti aggiuntivi per apparecchiature di set completo intelligente (guidati e formulati dalla Cina)

5.4 Certificazione e Supervisione

· Obbligatorio: certificazione CCC (basata su GB/T 7251.2-2023)

· Volontario: Specifica tecnica di certificazione del risparmio energetico CQC 3177-2025

· Elementi di ispezione a campione: marcatura, configurazione dei componenti, circuiti interni e collegamenti, terminali dei conduttori esterni, cablaggio, prestazioni e funzioni operative, proprietà dielettriche, protezione da scosse elettriche e integrità dei circuiti di protezione, distanza di sicurezza e dispersione, ecc.

6. Campi di applicazione

UN.Industria ed energia tradizionali: centrali elettriche, sottostazioni, imprese industriali e minerarie, petrolio, industria chimica, metallurgia, utilizzate per sistemi di alimentazione e distribuzione come distribuzione di energia, controllo di motori e conversione e controllo dell'energia di illuminazione.

B.Comunale ed edilizia: edilizia comunale, edifici, proprietà di centri commerciali, grandi imprese, ospedali, scuole, complessi commerciali e altri luoghi di sistemi di distribuzione dell'energia.

C.Infrastrutture emergenti e critiche: particolarmente adatte per scenari di applicazioni energetiche critiche con requisiti elevati di affidabilità e intelligenza dell'alimentazione, come data center, nuova energia, trasporto ferroviario.

D.Scopi principali: distribuzione dell'energia, conversione, controllo e compensazione della potenza reattiva per garantire un'alimentazione stabile e sicura.

7. Requisiti operativi di sicurezza

7.1 Punti chiave dell'ispezione operativa

· Etichette e numeri chiari e corretti dei componenti elettrici sul pannello di distribuzione dell'alimentazione e sul pannello; fissaggio saldo, posizione precisa e funzionamento flessibile di tutte le maniglie operative, pulsanti e tasti sul pannello, in linea con le condizioni effettive del sito.

· Corretta indicazione delle spie di segnalazione chiusura/intervento e di altri segnali sul quadro di distribuzione dell'energia.

· Contatti stabili di sezionatori, interruttori automatici, fusibili, trasformatori, ecc., senza surriscaldamento o scolorimento.

· Nessun danno o invecchiamento dell'isolamento dei fili del circuito secondario.

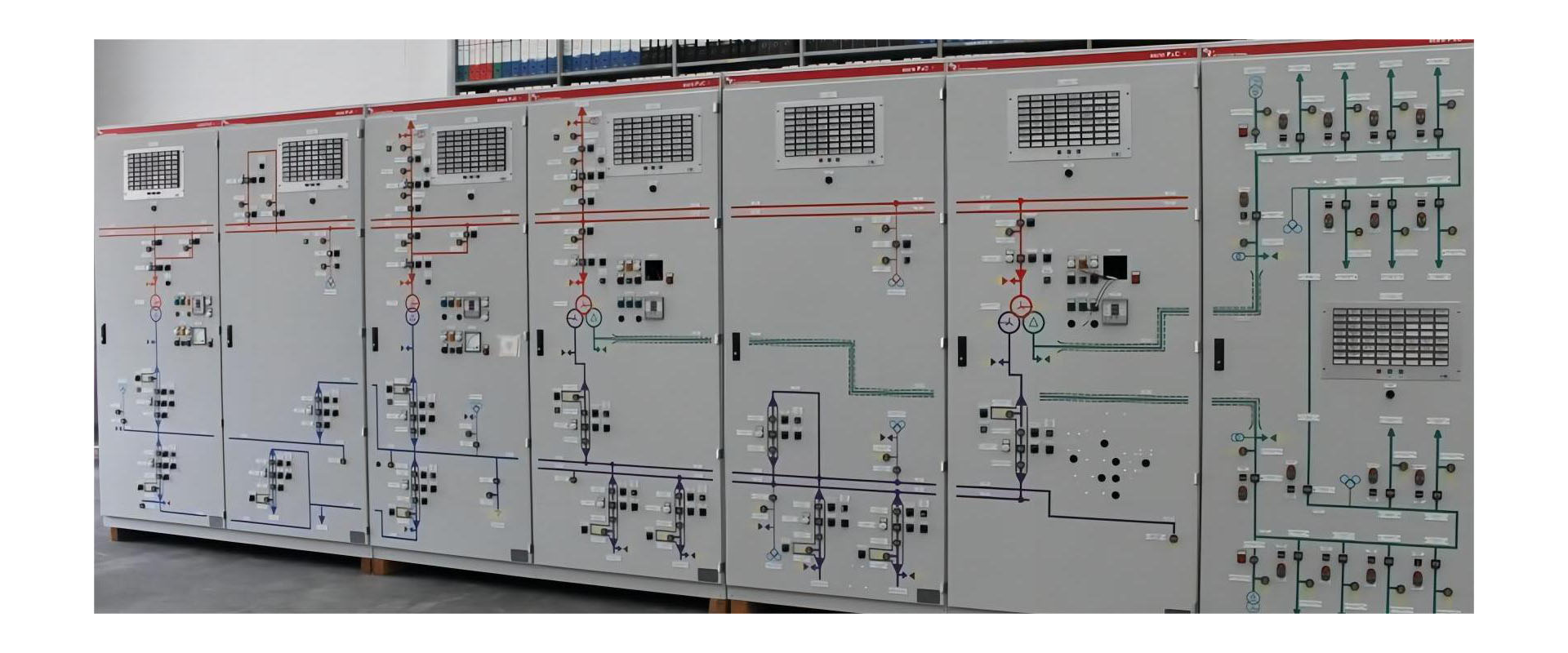

· Quando è presente un pannello sinottico di funzionamento sul pannello di distribuzione dell'alimentazione, il pannello sinottico è coerente con lo stato operativo delle apparecchiature elettriche in loco.

· Misuratori fissi o coperture in vetro, indicazioni precise del contatore.

· Buone lampade di illuminazione nella sala di distribuzione dell'energia, illuminazione brillante e uniforme, assenza di abbagliamento durante l'osservazione dei contatori.

· Gestire tempestivamente i problemi riscontrati durante l'ispezione e conservare i registri.

7.2 Specifiche di sicurezza per il funzionamento sotto tensione a bassa tensione

· Il lavoro sotto tensione deve essere supervisionato da una persona speciale, utilizzare strumenti con impugnature isolate, stare su materiali isolanti asciutti, indossare guanti isolanti, elmetti di sicurezza e indumenti da lavoro a maniche lunghe. È severamente vietato utilizzare lime, righelli metallici, spazzole e piumini con oggetti metallici.

· Quando si lavora su linee sotto tensione a bassa tensione erette sullo stesso polo dell'alta e della bassa tensione, verificare innanzitutto la distanza dalle linee ad alta tensione e adottare misure per evitare contatti accidentali con apparecchiature sotto tensione ad alta tensione.

· Prima che i conduttori sotto tensione siano isolati, i lavoratori non devono attraversarli.

· Quando si lavora su dispositivi di distribuzione dell'energia sotto tensione, garantire un buon isolamento o una corrispondente distanza di sicurezza tra il corpo umano e la terra, il corpo umano e il metallo circostante messo a terra, il corpo umano e altri conduttori. Devono essere adottate misure di isolamento per evitare cortocircuiti fase-fase e messa a terra monofase.

· Distinguere i fili di fase e neutro prima di salire sui pali e scegliere una buona posizione di lavoro.

· Quando si scollegano i cavi, scollegare prima i cavi di fase e poi quelli di neutro; la sequenza viene invertita quando si collegano i fili.

· A causa della piccola distanza fase-fase della bassa tensione, è necessario prestare attenzione per evitare che il corpo umano tocchi le due estremità dei cavi contemporaneamente durante la manutenzione.
