Cos'è il quadro estraibile a bassa tensione MNS

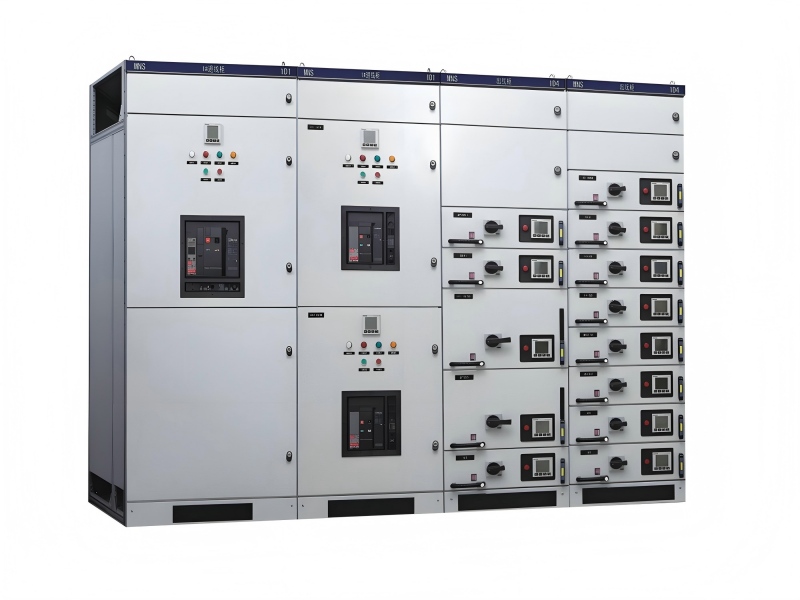

Quadro estraibile a bassa tensione MNS

Il quadro estraibile a bassa tensione MNS è un dispositivo combinato a moduli appositamente progettato per sistemi di distribuzione di energia a bassa tensione, applicabile a reti elettriche con una frequenza CA di 50-60 Hz e una tensione operativa nominale di 660 V e inferiore.

La sua struttura centrale è assemblata con telai in acciaio con sezione a C modulo da 25 mm, caratterizzati da un design a tre posizioni (collegato/test/separato) per le cassettiere e che supporta la configurazione mista di 1-3 unità principali nonché 1/4 e 1/2 sottounità. L'altezza di installazione effettiva totale dell'armadio raggiunge i 1800 mm. La corrente nominale massima della sbarra collettrice orizzontale di questa apparecchiatura può raggiungere 5000 A e la corrente nominale della sbarra collettrice verticale varia da 900 A a 1600 A, con un grado di protezione che copre gli standard da IP30 a IP54.

I suoi scenari applicativi includono ambienti convenzionali come centrali elettriche, imprese industriali e minerarie e costruzioni municipali. Dopo un trattamento speciale può essere utilizzato anche in ambienti estremi come piattaforme petrolifere offshore e centrali nucleari.

Sommario

1. Struttura centrale

2. Caratteristiche Tecniche

3. Adattabilità ambientale

4. Applicazioni tipiche

5. Design innovativo

6. Controllo di qualità

1. Struttura principale (modulare, modulo E=25 mm)

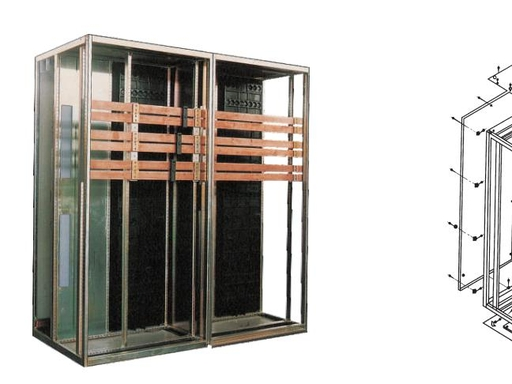

1.1 Struttura dell'armadio

- Materiale: profili a forma di C in acciaio laminato a freddo con fori del modulo da 25 mm, zincati e spruzzati a polvere per eccellenti prestazioni anticorrosione e una messa a terra affidabile.

- Dimensioni comuni: altezza 2200 mm, larghezza 400/600/800 mm, profondità 800/1000 mm.

- Progettazione della partizione: compartimento funzionale indipendente, compartimento sbarre e compartimento cavi con isolamento sicuro tra ciascuna area.

1.2 Unità funzionali (tipo con nucleo estraibile)

(1) Unità PC (cella di alimentazione, ingresso/accoppiatore bus/alimentatore ad alta corrente)

- Adotta una configurazione di tipo fisso o estraibile, dotata di interruttori automatici come Emax per applicazioni a corrente elevata.

- Posizione di installazione: parte superiore o posteriore dell'armadio, collegata alla sbarra principale ad elevato potere di interruzione.

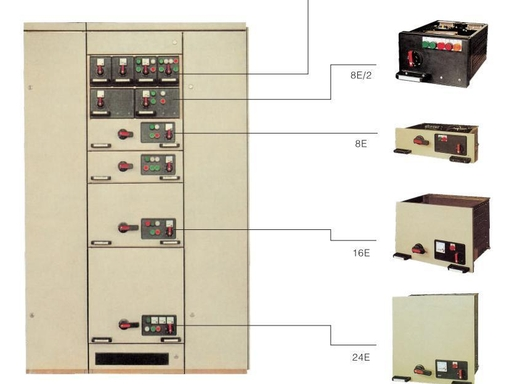

(2) Unità MCC (centro di controllo motore, uscita a cassetto)

- Dimensioni standard dei cassetti: altezza 100/150/200 mm (4E/6E/8E).

- Funzioni: controllo motore (avviamento diretto/avviamento stella-triangolo/avviamento graduale), circuiti di alimentazione, illuminazione e controllo.

- Tre posizioni di lavoro: lavoro (collegato), test (isolato), estrazione (spento), dotate di interblocchi meccanici per evitare malfunzionamenti.

(3) Unità di compensazione

- Installato con set di condensatori e reattori per la compensazione della potenza reattiva e la soppressione delle armoniche.

(4) Unità di dosaggio

- Dotato di PT, TA e contatori elettrici per realizzare la misurazione dell'energia elettrica e il monitoraggio operativo.

1.3 Sistema di sbarre

- Sbarre principali: sbarre in rame TMY, disposte orizzontalmente con supporti isolanti per la distribuzione dell'energia.

- Barra collettrice di distribuzione: disposta verticalmente e collegata ai cassetti tramite connessioni plug-in per prestazioni di contatto affidabili.

- Sistema di messa a terra: messa a terra completa del corpo dell'armadio, del telaio e dei cassetti per garantire prestazioni di protezione continua.

1.4 Protezione e Sicurezza

- Grado di protezione: Standard IP30, IP40/IP54 personalizzabile per protezione anti-shock elettrico e corpi estranei.

- Dispositivi di interblocco: interblocchi meccanici per cassetti a tre posizioni, interblocchi tra interruttori automatici e sezionatori, nonché interblocchi per porte e interruttori automatici.

- Struttura isolante: partizioni in plastica tecnica ignifuga ad alta resistenza per la prevenzione dell'arco e la protezione dal tocco accidentale.

2. Caratteristiche Tecniche

La progettazione ottimizzata basata sulla tecnologia ABB realizza l'assemblaggio di vari componenti attraverso la modularizzazione. La cassettiera è dotata di un dispositivo di interblocco meccanico per supportare le operazioni di collegamento e scollegamento rapido. Il plug-in del circuito principale presenta un'eccellente capacità di tenuta di breve durata e un elevato potere di interruzione, con stabilità dinamica e termica superiore. Lo schema elettrico flessibile può soddisfare la maggior parte degli scenari di distribuzione dell'energia.

Il mobile adotta una spessa struttura scheletrica con profilo a C con doppio trattamento anticorrosione di lamiera d'acciaio laminata a freddo e lamiera di zinco alluminata. Le aree funzionali interne comprendono il vano sbarre orizzontali, il vano componenti elettrici e il vano cavi, che sono fisicamente isolati da piastre in tecnopolimero ignifugo. Il cabinet standard presenta una configurazione mista modulare completa e una forte adattabilità alla scena.

3. Adattabilità ambientale

L'intervallo di temperatura operativa convenzionale non è superiore a +40℃ e non inferiore a -5℃ per la temperatura dell'aria ambiente, con la temperatura media entro 24 ore non superiore a +35℃. In termini di condizioni di umidità, l'umidità relativa non deve superare il 50% alla temperatura massima di +40℃ e può raggiungere fino al 90% a +20℃.

I sistemi di dissipazione del calore a doppia modalità sono configurati per ambienti speciali. La modalità di raffreddamento ad aria adotta piastre mobili di dissipazione del calore e reti di adsorbimento a carbone attivo, mentre la modalità di raffreddamento ad acqua adotta tubi dell'acqua a spirale per la circolazione della dissipazione del calore. La modalità operativa può essere cambiata automaticamente in base ai sensori di umidità.

4. Applicazioni tipiche

Nel campo della produzione di energia, questa apparecchiatura funge da armadio del power center per il controllo di motori di grande potenza ed è dotata di interruttori automatici in serie convenzionali. Nelle applicazioni delle sottostazioni, la sbarra collettrice verticale adotta un design della struttura a doppio strato con prestazioni stabili di trasporto di corrente continua. Per gli scenari dell'industria petrolchimica vengono selezionati armadi con grado di protezione IP54 e il vano sbarre è rivestito con vernice resistente agli acidi e agli alcali.

Il modello brevettato migliorato lanciato nel 2024 aggiunge cassetti di controllo sincrono con asta telescopica elettrica e strutture di filtri rotanti, che migliorano l'efficienza operativa e l'affidabilità negli scenari di generazione, trasmissione e distribuzione di energia.

5. Design innovativo

Il brevetto del modello di utilità (CN215221413U) di Jiangsu Linmai Electric nel 2024 realizza il funzionamento del collegamento a più cassetti, con aste telescopiche elettriche che controllano il movimento sincrono di tre gruppi di piastre fisse.

Il brevetto dell'invenzione (CN114665407A) di Shandong Dingsheng nel 2024 include un design delle prestazioni a prova di umidità. La struttura modulare del cassetto, il sistema di dissipazione del calore a doppia modalità e il meccanismo di attivazione dell'induzione dell'umidità migliorano l'adattabilità in ambienti umidi. Il dispositivo di collegamento del deflettore superiore dell'armadio e del serbatoio di stoccaggio dell'acqua previene efficacemente il riflusso dell'acqua piovana, mentre la struttura della guida del flusso inferiore migliora l'efficienza del drenaggio.

6. Controllo di qualità

Il prodotto ha ottenuto la certificazione CCC e implementa lo standard GB7251.1-2005 nel processo di produzione. Il test di fabbrica include un test di rigidità dielettrica da 2500 V/1 min.

Le specifiche di trasporto limitano la quantità di una singola spedizione a non più di 4 unità e la deviazione verticale di sollevamento deve essere inferiore a 15 gradi. Durante la messa in servizio sono necessari più di tre test di inserimento dei cassetti per garantire una resistenza di contatto qualificata dei contatti.

Riepilogo

Il quadro MNS è un'apparecchiatura completa a bassa tensione di fascia alta con design modulare, struttura estraibile, elevata sicurezza, manutenzione conveniente ed espandibilità intelligente. Caratterizzato da una struttura affidabile, un'alimentazione stabile e una manutenzione flessibile, è diventato l'apparecchio tradizionale preferito per i sistemi di distribuzione dell'energia a bassa tensione in progetti industriali e di costruzione chiave.
