Qual è l'analisi tecnica delle sottostazioni box in Europa, Stati Uniti e Cina?

Dal punto di vista degli ingegneri elettrici, le sottostazioni containerizzate europee, americane e cinesi (in stile cinese) rappresentano tre approcci tecnici distinti basati su diversi standard di rete, ambienti geografici e richieste di mercato. Le differenze principali risiedono in quattro dimensioni chiave: integrazione strutturale, configurazioni di protezione, progettazione della gestione termica e sistemi di standardizzazione. Queste differenze danno origine a scenari applicativi e traiettorie evolutive distinti.

Le sottostazioni in stile americano danno priorità alla compattezza e all’economicità per consentire un’implementazione diffusa; Le sottostazioni europee, d’altro canto, enfatizzano prestazioni ambientali avanzate e design integrati esteticamente gradevoli; mentre le sottostazioni cinesi adottano spesso soluzioni ibride pragmatiche che bilanciano le differenze tra le due in termini di integrazione, costi e progettazione. Queste differenze influenzano profondamente la scala, la composizione strutturale, il design interno, la configurazione delle apparecchiature chiave, le caratteristiche di sicurezza, i metodi di installazione e manutenzione e, in ultima analisi, l’idoneità delle sottostazioni per applicazioni specifiche.

Di seguito viene fornita un'analisi approfondita da tre prospettive: dettagli tecnici, scenari applicativi e tendenze future.

I. Confronto approfondito dei dettagli tecnici fondamentali per i tre principali tipi diSottostazioni di tipo box

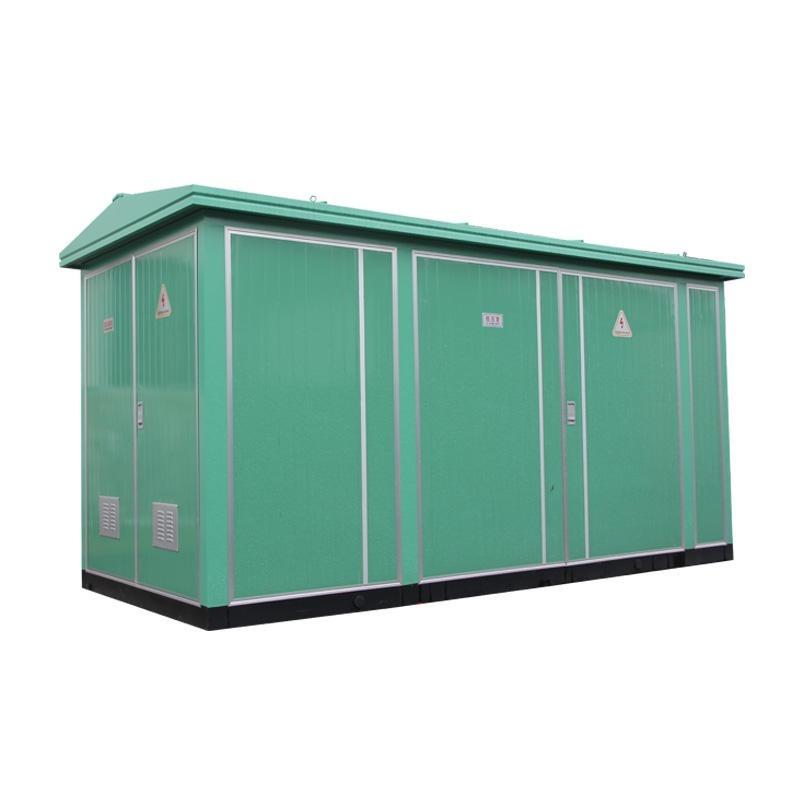

1. EuropeoSottostazioni di tipo box (In stile europeoSottostazioni di tipo box, norme UE/IEC)

Definizione principale: conformi agli standard IEC 62271-202 e IEC 61330, queste sottostazioni presentano una struttura modulare indipendente a tre compartimenti e rappresentano la forma dominante a livello globale di "Sottostazioni di tipo box.”

(1) Struttura e layout

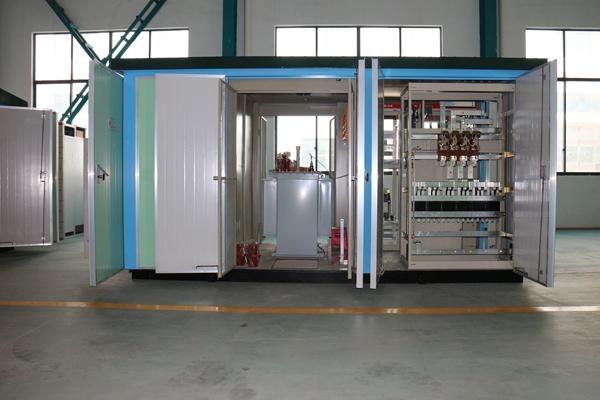

· Tre scomparti completamente indipendenti: lo scomparto ad alta tensione, lo scomparto del trasformatore e lo scomparto a bassa tensione sono completamente separati da divisori metallici, formando un "目" O "品"disposizione della forma.

· Involucro e protezione: piastre in acciaio a doppio strato con strato isolante in poliuretano; grado di protezione IP54–IP55; forti capacità antipolvere, impermeabili e anticondensa.

· Requisiti della fondazione: richiede una trincea per cavi standard, una fondazione indipendente e un passaggio di accesso riservato per la manutenzione (≥800 mm).

(2) Configurazione dei componenti principali

· Lato alta tensione: la configurazione standard include unità principali ad anello SF6 o quadri isolati in aria, integrati con sezionatori di carico, sezionatori, sezionatori di terra e scaricatori di sovratensione, dotati di cinque interblocchi di prevenzione.

· Trasformatore: principalmente trasformatori della serie SCB del tipo a secco (resina epossidica), con capacità che vanno da 50kVA a 2500kVA; raffreddamento ad aria forzata (controllo della temperatura + ventilatori assiali).

· Lato bassa tensione: quadri estraibili, compresi interruttori automatici a telaio, compensazione intelligente dei condensatori, contatori intelligenti e moduli di protezione da sovratensione, che offrono una scalabilità eccezionale.

· Sistema di protezione: il lato ad alta tensione offre la protezione opzionale “interruttore di carico + fusibile” o interruttore automatico (protezione da sovracorrente, istantanea, sovraccarico e guasto a terra); il lato a bassa tensione è dotato di una protezione di distribuzione completa.

(3) Caratteristiche tecniche principali

· Sicurezza: compartimenti indipendenti con forte capacità di isolamento dai guasti da arco (classificazione di resistenza all'arco interno di 20 kA/0,5 s).

· Manutenibilità: Ogni unità può essere diseccitata in modo indipendente per manutenzione; la manutenzione sul lato bassa tensione può essere eseguita senza interruzione dell'alimentazione.

· Perdite ed efficienza energetica: i trasformatori a secco sono resistenti al fuoco, privi di perdite e silenziosi, ma le loro perdite a vuoto sono leggermente superiori a quelle dei trasformatori riempiti di olio.

· Dimensioni: volume maggiore a parità di capacità, circa da 1,5 a 3 volte quello delle unità di tipo americano.

2. Stile americanoSottostazione di tipo box (in stile americanoSottostazione di tipo box, standard IEEE/ANSI)

Definizione principale: conforme agli standard IEEE C57.12.25 e ANSI C84.1; presenta una struttura ad involucro comune altamente integrata, nota anche come "trasformatore di tipo combinato (ZGS)".

(1) Struttura e layout

· Serbatoio comune integrato: nessun compartimento ad alta tensione separato; l'interruttore del carico ad alta tensione, i fusibili, il commutatore di presa e il nucleo del trasformatore sono tutti immersi nello stesso serbatoio dell'olio.

· Design oil-less: presenta una struttura “olio + air gap” completamente sigillata, con il serbatoio e il radiatore direttamente esposti per la dissipazione del calore.

· Involucro e protezione: piastra in acciaio a strato singolo, grado di protezione IP34D–IP44, che migliora la protezione contro polvere e corpi estranei solidi.

· Requisiti di base: base semplice della piattaforma; non è necessaria alcuna trincea per cavi; collegamenti diretti tramite cavo.

(2) Configurazione dei componenti principali

· Lato alta tensione: spina del cavo a gomito + fusibile a innesto + interruttore di carico; completamente isolato, completamente schermato e sicuro al tocco, semplificato al massimo.

· Trasformatore: trasformatore in olio completamente sigillato, capacità 315 kVA–1.600 kVA; l'olio del trasformatore funge sia da mezzo isolante che di raffreddamento.

· Lato Bassa Tensione: armadio interruttore scatolato compatto con configurazione di protezione semplificata (sovraccarico, cortocircuito, sottotensione).

· Sistema di protezione: fusibili ad alta tensione proteggono dai guasti interni del trasformatore; interruttori scatolati di bassa tensione proteggono la linea; nessun dispositivo di protezione relè.

(3) Caratteristiche tecniche principali

· Compattezza: volume minimo, con un ingombro compreso tra 1/4 e 1/3 di quello delle unità di tipo europeo e un costo inferiore dal 15% al ​​20%.

·Installabilità: “Plug-and-play”; il tempo di installazione è solo un terzo rispetto a quello delle unità di tipo europeo.

·Dissipazione del calore: raffreddamento all'aria aperta; elevata capacità di sovraccarico (consente un sovraccarico 2x per 2 ore).

Limitazioni: la manutenzione richiede un'interruzione completa dell'alimentazione; i componenti ad alta tensione sono immersi nell'olio, rendendo le riparazioni post-guasto complesse e soggette a perdite.

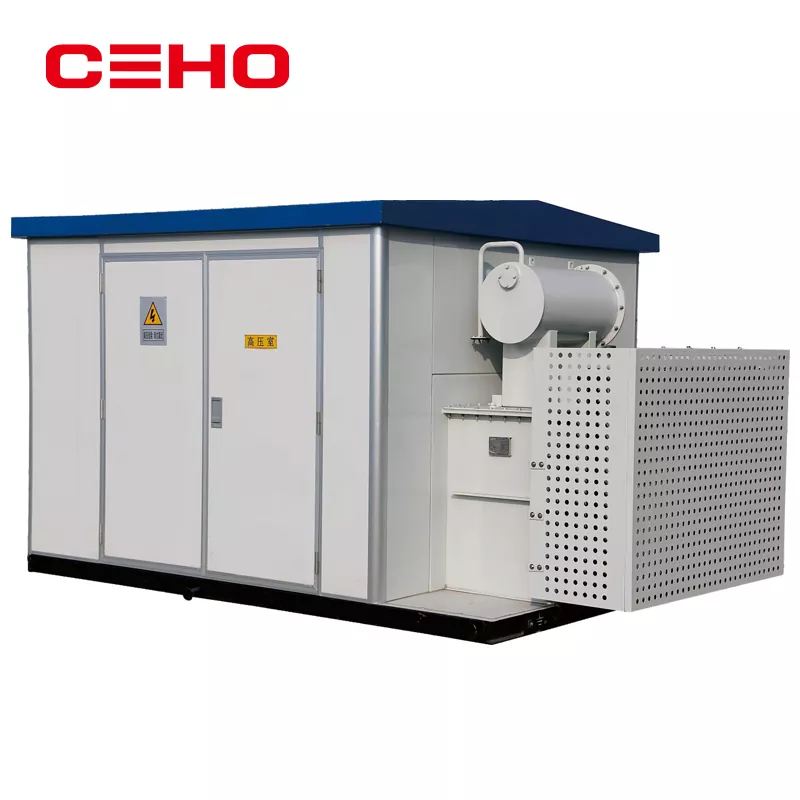

3. CineseSottostazioni di tipo box (Stile cinese/stile HuashiSottostazioni di tipo box, norma GB)

Definizione principale: combinando la modularità europea con la compattezza americana, queste sottostazioni sono conformi alla norma GB/T 17467-2020 (alta tensione/bassa tensioneSottostazioni di tipo box) e presentano una struttura a tre compartimenti localizzata e modificata.

(1) Struttura e layout

· Tre compartimenti indipendenti ma compatti: i compartimenti di alta tensione, trasformatore e bassa tensione sono separati ma di dimensioni ridotte (tra gli standard europei e americani).

· Layout ottimizzato: Principalmente “目Disposizione longitudinale a fila singola a forma di ” (conforme ai requisiti di compatibilità elettromagnetica IEEE), adattata agli standard di installazione della rete elettrica cinese.

· Involucro e protezione: piastra in acciaio a doppio strato, IP44–IP54, resistenza alla corrosione migliorata, resistenza sismica (progettata per intensità sismica IX) e resistenza alle alte temperature (da -25°C a +40°C).

(2) Configurazione dei componenti principali (localizzazione avanzata)

· Lato alta tensione: la configurazione standard include unità principali ad anello/isolamento in aria di produzione nazionale, compatibili sia con le soluzioni di interruttori automatici europei che con le soluzioni con connettori a gomito americani.

· Trasformatori: scelta tra modelli a secco o in olio (SCB14/S15, efficienza energetica Classe 1); capacità di resistenza al cortocircuito migliorata (10 kV/25 kA/3 s, superiore allo standard IEC di 20 kA/2 s).

· Lato bassa tensione: distribuzione intelligente integrata dell'energia, compensazione automatica della potenza reattiva, mitigazione delle armoniche e monitoraggio remoto, adattati per soddisfare i requisiti di automazione della rete di distribuzione cinese.

· Sistema di protezione: protezione doppia ridondante, con fusibili ad alta tensione + interruttori automatici come protezione di backup; dotato di funzioni di protezione non elettrica come sovratemperatura, gas e scarico della pressione.

(3) Caratteristiche tecniche principali

· Adattabilità: pienamente compatibile con le reti di distribuzione 10kV/20kV, i livelli di cortocircuito e le configurazioni di messa a terra della Cina.

· Rapporto costo-efficacia: costo inferiore rispetto ai modelli europei, maggiore affidabilità rispetto ai modelli americani.

· Intelligenza: monitoraggio IoT standard (telemetria, telecontrollo e controllo remoto), supporta il protocollo IEC 61850.

Confronto dei parametri tecnici delle tre principali sottostazioni box-type

II. Abbinamento preciso degli scenari applicativi (criteri di selezione per ingegneri elettrici)

1. Scenari applicativi per lo stile europeoSottostazioni di tipo box

Criteri di selezione principali: elevata affidabilità, elevata sicurezza, forte scalabilità e sostenibilità ambientale come priorità

· Centri urbani/Edifici simbolo: complessi commerciali, grattacieli, CBD (sicurezza antincendio, bassa rumorosità, integrazione paesaggistica).

· Carichi industriali/ad alta affidabilità: data center, produzione di precisione, trasporto ferroviario, ospedali (alimentazione elettrica ininterrotta, manutenzione senza interruzione di corrente).

· Integrazione della rete di energia rinnovabile: sottostazioni step-up di energia eolica/fotovoltaica (mitigazione armonica, compensazione della potenza reattiva, monitoraggio intelligente).

· Aree sensibili dal punto di vista ambientale: scuole, aree residenziali, punti panoramici (nessuna perdita di olio, isolamento a secco).

2. Scenari applicativi per gli Stati UnitiSottostazioni di tipo box

Criteri di selezione principali: basso costo, distribuzione rapida, spazio estremamente limitato

· Rete elettrica nordamericana: reti di distribuzione locale negli Stati Uniti e in Canada (conformità agli standard).

· Riqualificazione delle aree residenziali più vecchie: punti finali della rete urbana con spazio limitato e cicli di costruzione brevi.

· Alimentazione elettrica temporanea/di emergenza: cantieri edili, fiere, soccorsi in caso di calamità (plug-and-play, riposizionabile).

· Reti rurali/suburbane: aree con bassa densità di carico, ampi raggi di fornitura e capacità O&M limitate.

3. Scenari applicativi per il cineseSottostazioni di tipo box

Criteri di selezione principali: compatibilità con la rete elettrica cinese, elevata redditività e O&M intelligente

· Reti di distribuzione urbane e rurali in Cina: nuove comunità residenziali, parchi industriali e strutture pubbliche municipali (standard 10 kV, adattamento del livello di cortocircuito).

· Potenziamenti dell'automazione della rete di distribuzione: copertura completa dei “Tre Remoti” (telemisura, telesegnalazione, telecontrollo), nodi smart grid.

· “Nuove infrastrutture”: stazioni base 5G, cluster di stazioni di ricarica, centrali elettriche di accumulo di energia (interfacce integrate sorgente-rete-carico-accumulo).

· Export/Belt and Road: adattato ai mercati del sud-est asiatico, del Medio Oriente, dell'Africa e di altre regioni con standard misti IEC e GB.

III. Tendenze di sviluppo futuro (direzioni evolutive dei tre principali percorsi tecnologici)

1. Tendenze globali comuni (aggiornamenti condivisi da tutti e tre i percorsi)

(1) Basso contenuto di carbonio e alta efficienza energetica

· Aggiornamenti obbligatori dell'efficienza energetica: a partire dal 2026, gli standard di efficienza energetica Tier 1 saranno obbligatori nei principali mercati globali (riducendo le perdite in assenza di carico del 40%).

· Sostituti isolanti rispettosi dell'ambiente: zero utilizzo di SF6 (sostituito da aria secca, N₂ e gas ecologici); olio minerale sostituito da olio vegetale estere naturale.

· Adozione diffusa di leghe amorfe: perdite a vuoto inferiori del 70%–80% rispetto ai materiali tradizionali; tasso di penetrazione nella Rete di Stato pari al 50% entro il 2030.

(2) Alta intelligenza (AIoT)

·Edge Computing + Digital Twin: monitoraggio dello stato in tempo reale, previsione dei guasti (precisione >95%), diagnostica remota e generazione automatizzata di report O&M.

·Completa conformità allo standard IEC 61850: funzionalità plug-and-play, interoperabilità migliorata e integrazione perfetta con i sistemi di distribuzione delle reti intelligenti.

· 5G + IoT: controllo remoto, rilevamento arco, avvisi di sovratemperatura, analisi del consumo energetico; il funzionamento senza pilota diventa standard.

(3) Integrazione e prefabbricazione

· “Integrazione multicompartimento”: moduli prefabbricati che integrano sottostazioni, accumulo di energia, fotovoltaico e stazioni di ricarica, riducendo l'ingombro di un ulteriore 30%.

·Design modulare e a blocchi: moduli standardizzati, preassemblaggio in fabbrica e zero cablaggio in loco riducono i tempi di installazione a un giorno.

2. Evoluzione differenziata di tre principali linee di prodotti

(1) Quadri europei: massima sicurezza + zero emissioni di carbonio

·Protezione migliorata contro l'arco interno (estinzione dell'arco ≤0,1 s), protezione antideflagrante e resistenza al fuoco.

· L'intera serie è oil-free, completamente a secco e realizzata con materiali riciclabili, conformi alle normative UE sulla “neutralità del carbonio”.

· Si concentra su applicazioni ad alta tensione e alta capacità da 40,5 kV e scenari di stazioni master di microgrid intelligenti.

(2) Stati UnitiTipo di scatolaSottostazioni: integrazione minimalista + basso costo

· Ulteriore miniaturizzazione e riduzione del peso, su misura per i sistemi fotovoltaici distribuiti e di accumulo dell'energia residenziale del Nord America.

· Utilizza l'IoT per un monitoraggio semplificato, enfatizzando un modello di O&M a basso costo basato sulla "mancata sostituzione".

· Si concentra sui mercati delle reti di distribuzione poco strutturati in Nord America, America Latina e Australia.

(3) Cinese Tipo di scatola Sottostazioni: adattabilità universale + integrazione intelligente

· Compatibilità doppio standard (IEC+GB), con maggiore adattabilità ad ambienti estremi (freddo estremo, elevata umidità, alta quota).

· Generazione, rete, carico e accumulo integrati: profonda integrazione di inverter di accumulo dell'energia (PCS) e sistemi di gestione dell'energia (EMS).

· Manutenzione predittiva basata sull'intelligenza artificiale: potenziato da algoritmi nazionali, l'MTBF è aumentato a oltre 100.000 ore.

· Essere all'avanguardia con una doppia svolta nel mercato globale di fascia medio-bassa

IV. Riepilogo: differenze fondamentali negli approcci tecnici

· Europeo: sicurezza innanzitutto, modulare e altamente affidabile, che rappresenta un approccio tecnico di "ingegneria di precisione".

· Americano: implementazione basata sui costi, integrata e rapida, che rappresenta un approccio tecnico “orientato all'economia”.

· Approccio cinese: adattabilità innanzitutto, localizzazione e intelligenza, che rappresentano l'approccio tecnico “equilibrato”.

Nel corso dei prossimi 3-5 anni, questi tre approcci si separeranno l’uno dall’altro e i loro confini si confonderanno: l’approccio europeo diventerà più compatto, l’approccio americano più intelligente e l’approccio cinese più internazionalizzato, convergendo infine verso un paradigma tecnico unificato di “intelligenza, basse emissioni di carbonio, integrazione e standardizzazione”.

Domande frequenti sulle sottostazioni box-type europee, americane e cinesi

1. Quali sono i principali sistemi standard per i tre tipi di sottostazioni box-type?

· Europea: CEI 62271, CEI 61330

· Americano: IEEE C57.12.25, ANSI

· Cinese: GB/T17467-2020

2. Quali sono le principali differenze strutturali?

· Europeo: tre scomparti completamente indipendenti, design modulare

· Americano: serbatoio comune integrato, serbatoio dell'olio condiviso ad alta tensione e trasformatore

· Cinese: tre scomparti indipendenti, layout compatto e ottimizzato

3. Quale tipo di trasformatore viene utilizzato in ciascun tipo?

· Europeo: trasformatore prevalentemente di tipo secco

· Americano: solo trasformatore in olio

· Cinese: opzionale a secco o in bagno d'olio

4. Quale ha il volume e l'ingombro più piccoli?

Sottostazione box americana, solo circa 1/3 del tipo europeo.

5. Quale ha la maggiore capacità di resistenza al cortocircuito?

Sottostazione a scatola cinese, livello potenziato fino a 25kA/3s.

6. È possibile eseguire la manutenzione senza un'interruzione completa dell'alimentazione?

· Europei e cinesi: sì, manutenzione compartimentale indipendente

· Americano: No, è necessaria l'interruzione totale dell'alimentazione

7. Quale tipologia ha il costo più basso?

Sottostazione box americana, inferiore del 15%–20% rispetto al tipo europeo.

8. Quali sono gli scenari applicativi tipici?

· Europeo: aree centrali urbane, data center, siti industriali ad alta sicurezza

· Americano: spazio ristretto, costruzione rapida, fornitura di energia rurale e temporanea

· Cinese: Reti di distribuzione urbane e rurali, nuove infrastrutture, reti intelligenti

9. Qual è il trend di sviluppo futuro?

Comune: alta efficienza, intelligenza, assenza di SF6, integrazione

· Europeo: sicurezza estrema, zero emissioni di carbonio, serie completa di tipo secco

· Americano: miniaturizzazione, modalità di sostituzione a basso costo

· Cinese: compatibilità IEC+GB, integrazione sorgente-griglia-carico-storage

10. Qual è il più adatto per i progetti della rete elettrica cinese?

Sottostazione cinese, migliore rete di distribuzione 10kV/20kV, protezione e requisiti intelligenti.
