Classificazione e scenari di applicazione industriale dei trasformatori

Classificazione e scenari di applicazione industriale dei trasformatori

I trasformatori sono dispositivi elettromagnetici statici che convertono la tensione e la corrente alternata attraverso l'induzione elettromagnetica, consentendo una trasmissione, una distribuzione e un utilizzo dell'energia sicuri, efficienti e flessibili. Sono apparecchiature fondamentali nei sistemi energetici e nella produzione industriale, poiché supportano la fornitura di energia, la protezione delle apparecchiature e la stabilità del processo. Questo articolo classifica sistematicamente i trasformatori per funzione, metodo di raffreddamento, numero di fase e applicazione ed elabora i loro scenari industriali tipici per chiarirne il valore nell'industria moderna.

Classificazione dei trasformatori

1. Classificazione per funzione e applicazione

· Trasformatori di potenza:Diviso in trasformatori step-up, step-down e di distribuzione. I trasformatori step-up aumentano la tensione nelle centrali elettriche per la trasmissione a lunga distanza per ridurre le perdite di linea. I trasformatori step-down riducono la potenza della rete ad alta tensione in media tensione per reti industriali e urbane. I trasformatori di distribuzione scendono ulteriormente a 0,4 kV per gli utenti finali, ampiamente utilizzati nelle fabbriche, nelle comunità e negli edifici commerciali.

· Trasformatori Speciali:Personalizzati per condizioni di lavoro difficili o speciali, inclusi trasformatori di forni elettrici per la produzione dell'acciaio, trasformatori raddrizzatori per elettrolisi e galvanica, trasformatori di saldatura per saldatura ad arco, trasformatori di trazione per trasporto ferroviario, trasformatori di isolamento per la sicurezza elettrica e trasformatori di misura per misurazione e protezione.

· Trasformatori di controllo:Forniscono alimentazione stabile a bassa tensione per circuiti di controllo, relè e contattori, garantendo il funzionamento affidabile dei sistemi di automazione.

2. Classificazione per metodo di raffreddamento

· Trasformatori in olio:Isolato e raffreddato da olio minerale, con capacità elevata, basso costo e forte capacità di sovraccarico. Adatto per sottostazioni esterne, grandi impianti industriali e reti elettriche. Il raffreddamento a circolazione forzata dell'olio supporta unità ad altissima tensione e di grande capacità.

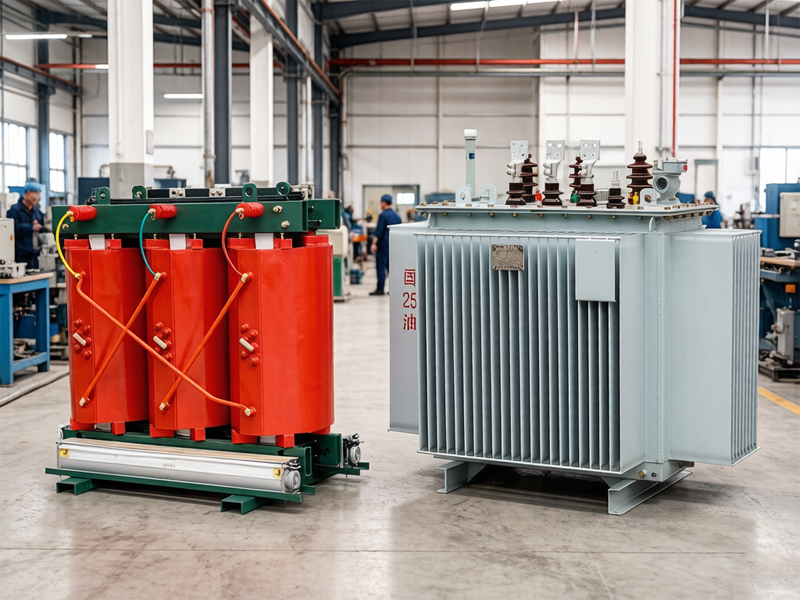

· Trasformatori a secco:Adotta resina colata o isolamento dell'aria, caratterizzato da resistenza al fuoco, protezione contro le esplosioni e bassa manutenzione. Ideale per luoghi interni ad alta sicurezza come data center, ospedali, metropolitane, grattacieli e sottostazioni sotterranee.

· Trasformatori di raffreddamento evaporativo:Utilizzare supporti a base di fluoro per una dissipazione del calore ad alta efficienza, adatti per scenari ad alta densità di potenza e spazio limitato.

3. Classificazione per numero di fase

· Trasformatori Monofase:Per sistemi di alimentazione monofase, carichi di piccola capacità, elettricità residenziale e apparecchiature elettroniche.

· Trasformatori Trifase:Nucleo di reti elettriche trifase, ad alta efficienza, struttura compatta e basse perdite. Dominante nella trasmissione di potenza, nell'alimentazione industriale e nelle grandi fabbriche.

4. Classificazione per Materiale principale

· Trasformatori con nucleo in acciaio al silicio:Tipo tradizionale con tecnologia matura e basso costo, ampiamente utilizzato negli scenari generali di alimentazione e distribuzione.

· Trasformatori in leghe amorfe:Perdite a vuoto ultrabasse, risparmio energetico, adatte per reti di distribuzione di lunga durata, parchi industriali ed edifici ecologici.

Scenari tipici di applicazioni industriali

1. Industria dell'energia elettrica

I trasformatori di potenza sono la spina dorsale dei processi di generazione, trasmissione e distribuzione. I trasformatori step-up negli impianti termici, idroelettrici, nucleari, eolici e fotovoltaici aumentano la tensione a 110 kV–1000 kV per la trasmissione a lunga distanza. I trasformatori riduttori e di distribuzione forniscono energia agli utenti industriali e residenziali. I trasformatori di misura consentono misurazioni accurate e protezione dei relè, garantendo la sicurezza della rete.

2. Industria metallurgica e dei materiali

I trasformatori dei forni elettrici resistono a carichi di impatto pesanti e frequenti cortocircuiti nella produzione e nella fusione dell'acciaio. I trasformatori raddrizzatori forniscono corrente continua elevata per alluminio elettrolitico, rame e zinco, supportando una produzione efficiente. I trasformatori di isolamento e raddrizzatore riducono le armoniche e stabilizzano i processi.

3. Manifatture e Lavorazioni Meccaniche

I trasformatori di distribuzione forniscono alimentazione a 0,4 kV per motori, pompe e macchine utensili. I trasformatori di saldatura garantiscono un arco stabile per le apparecchiature di saldatura. I trasformatori di controllo alimentano PLC e sensori, supportando linee di assemblaggio automatizzate. I trasformatori di isolamento proteggono le apparecchiature di precisione da interferenze e perdite.

4. Nuova energia e trasporti

I parchi eolici e solari utilizzano trasformatori elevatori per integrare l’energia nelle reti. Il trasporto ferroviario adotta trasformatori di trazione per l'alimentazione della catenaria e la guida dei veicoli. Le stazioni di ricarica per veicoli elettrici si affidano a raddrizzatori e trasformatori di isolamento per una ricarica sicura ed efficiente.

5. Data center e grattacieli

I trasformatori a secco sono preferiti per la sicurezza antincendio e il basso rumore, garantendo un'alimentazione ininterrotta per i carichi IT. Le unità in resina colata offrono elevata affidabilità e facilità di manutenzione, soddisfacendo i requisiti di funzionamento 24 ore su 24, 7 giorni su 7.

6. Miniere e ambienti difficili

I trasformatori specifici per le miniere sono caratterizzati da design a prova di esplosione, a prova di umidità e a tenuta di polvere, adattandosi alle condizioni sotterranee e di carico pesante. Alimentano in modo sicuro le apparecchiature di ventilazione, trasporto e estrazione mineraria. Conclusione I trasformatori sono classificati per funzione, raffreddamento, fase e nucleo per soddisfare le diverse esigenze industriali. I tipi a bagno d'olio eccellono negli scenari esterni di grande capacità; quelli di tipo secco dominano gli ambienti interni ad alta sicurezza; tipi speciali servono la metallurgia, la nuova energia e il trasporto pubblico. Con la rete intelligente e l’ammodernamento industriale, i trasformatori si evolvono verso l’alta efficienza, il risparmio energetico, l’intelligenza e la protezione ambientale, supportando un approvvigionamento energetico stabile e uno sviluppo industriale sostenibile.
