Trasformatore di potenza trifase: fulcro centrale ed evoluzione tecnologica dei moderni sistemi di alimentazione

Essendo un'apparecchiatura elettrica chiave indispensabile nei moderni sistemi di alimentazione, i trasformatori di potenza trifase svolgono le funzioni principali di trasmissione di potenza, conversione di tensione e adattamento di impedenza. Che si tratti della produzione step-up di grandi centrali elettriche, della trasmissione ad altissima tensione nelle reti elettriche interregionali o della distribuzione step-down dell'energia per gli utenti finali, i trasformatori di potenza trifase svolgono il ruolo di "power hub". Con la trasformazione della struttura energetica globale e il miglioramento della tecnologia industriale, i trasformatori di potenza trifase stanno accelerando la loro evoluzione verso grande capacità, alta efficienza energetica, intelligenza e protezione ambientale.

I. Panoramica del prodotto

1. Il trasformatore di potenza trifase è l'apparecchiatura chiave responsabile della conversione della tensione, della trasmissione e della distribuzione di potenza nel sistema di trasmissione e distribuzione di potenza. È costituito da tre circuiti magnetici del trasformatore monofase o da un nucleo trifase integrato con una differenza di fase di 120°. Sia gli avvolgimenti ad alta tensione che quelli a bassa tensione hanno una struttura trifase. È ampiamente utilizzato per ridurre l'alta tensione da 10(6)/35 kV a bassa tensione da 0,4 kV (o viceversa), fornendo un'alimentazione elettrica stabile e affidabile per imprese industriali e minerarie, edifici, strutture pubbliche e nuove stazioni energetiche.

Rispetto ai gruppi di trasformatori monofase, i trasformatori integrati trifase presentano i vantaggi di un elevato utilizzo dei materiali, dimensioni ridotte, basse perdite e funzionamento economico. Sono il tipo di trasformatore più utilizzato nei moderni sistemi di alimentazione.

2. Struttura principale e principio di funzionamento

Il funzionamento del trasformatore di potenza trifase si basa sulla legge di Faraday sull'induzione elettromagnetica e la regolazione della tensione viene ottenuta attraverso il processo di conversione dell'energia di "elettromagnetismo-elettricità". I suoi componenti principali includono un nucleo di ferro costituito da fogli di acciaio al silicio ad alta permeabilità impilati e avvolgimenti ad alta e bassa tensione posizionati sulle colonne del nucleo di ferro. Quando la corrente alternata trifase fluisce nell'avvolgimento primario, nel nucleo di ferro verrà generato un flusso magnetico alternato e nell'avvolgimento secondario verrà indotta una forza elettromotrice. Modificando il rapporto spire degli avvolgimenti primario e secondario, la tensione può essere aumentata o diminuita con precisione.

Al fine di garantire il funzionamento sicuro e stabile dell'apparecchiatura, i moderni trasformatori trifase sono dotati di sistemi ausiliari completi. Nei trasformatori a bagno d'olio, l'olio isolante speciale non serve solo come mezzo isolante principale, ma svolge anche un ruolo di raffreddamento e protezione nell'assorbire il calore dal nucleo di ferro e dagli avvolgimenti e ritardare l'invecchiamento dei materiali isolanti. Con il conservatore dell'olio, il relè del gas, la valvola di rilascio della pressione e il sistema di controllo intelligente della temperatura, è possibile monitorare lo stato dell'apparecchiatura in tempo reale e rispondere rapidamente ai guasti interni. Nei trasformatori a secco vengono utilizzati materiali isolanti ad alta resistenza al calore e tecnologia di raffreddamento ad aria forzata per soddisfare scenari applicativi con requisiti di protezione antincendio estremamente elevati come aree urbane densamente popolate e grattacieli.

II. Principali categorie di prodotti

1. Trasformatore di potenza trifase in bagno d'olio (serie S11/S13/S20/S22)

Caratteristiche strutturali: il nucleo di ferro è costituito da laminazioni multistadio di fogli di acciaio al silicio orientato altamente permeabili e gli avvolgimenti di alta/bassa tensione sono generalmente avvolti con filo di rame privo di ossigeno o foglio di rame; l'olio isolante minerale (10#/25#/45#) viene utilizzato sia come isolante che come mezzo di dissipazione del calore; il serbatoio dell'olio ondulato completamente sigillato può isolare efficacemente l'aria e l'umidità.

Metodo di raffreddamento: ONAN (autoraffreddamento a bagno d'olio), la grande capacità può essere dotata di raffreddamento ad aria forzata.

Scenari applicabili: sottostazioni esterne, parchi industriali, trasformazione della rete elettrica rurale, sottostazioni box, connessione alla rete fotovoltaica/eolica, ecc.

2. Trasformatore di potenza a secco trifase (serie SCB11/SCB14/SCB18)

Caratteristiche strutturali: Adotta un processo di colata sotto vuoto di resina epossidica (tipo SCB) o impregnazione (tipo SG), senza olio isolante, ritardante di fiamma, antideflagrante, silenzioso, solitamente dotato di guscio protettivo IP20 o superiore e ventola a temperatura controllata.

Scenari applicabili: sale di distribuzione elettrica di grattacieli, centri commerciali sotterranei, ospedali, data center, metropolitane, aeroporti e altri luoghi interni con elevati requisiti di protezione antincendio e protezione ambientale.

3. Trasformatore trifase speciale

Compresi trasformatori a risparmio energetico in lega amorfa (SH15/SCBH15), trasformatori di regolazione della tensione sotto carico (serie SZ), trasformatori raddrizzatori, trasformatori antideflagranti minerari (KBSG) e nuovi trasformatori step-up specifici per l'energia, ecc., che possono essere personalizzati in base alle condizioni di lavoro.

III. Parametri tecnici fondamentali

*I parametri della targhetta devono essere conformi agli standard pertinenti come GB 1094 "Power Transformer" e GB/T 6451 / GB/T 10228.

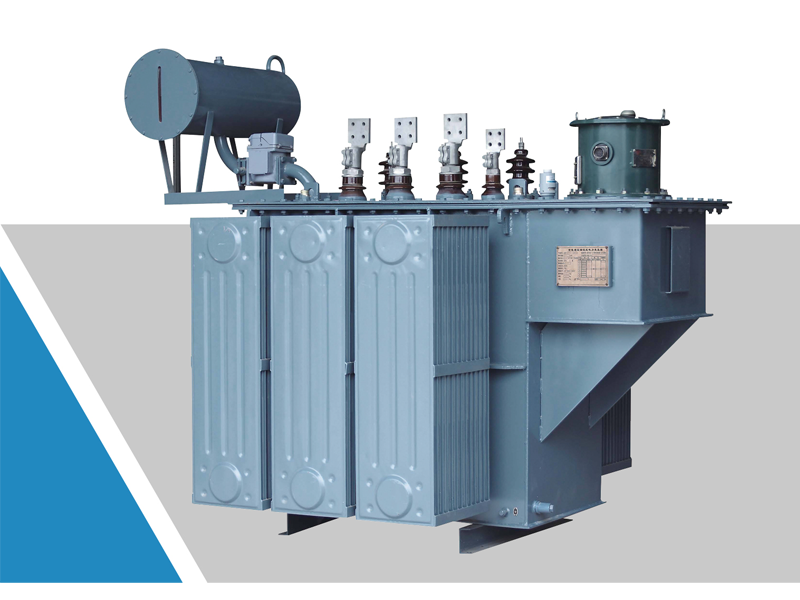

Olio trifase immerso sul trasformatore di regolazione della tensione di carico

IV. Vantaggi del prodotto

• Elevata efficienza e risparmio energetico: la nuova generazione di trasformatori a bagno d'olio S20/S22 e di tipo a secco SCB14/SCB18 presenta perdite a vuoto significativamente inferiori rispetto ai prodotti precedenti, soddisfacendo i requisiti nazionali di efficienza energetica di livello 2 e superiore.

• Funzionamento affidabile: il design della struttura completamente sigillata previene l'ossidazione dell'olio e l'umidità; l'avvolgimento adotta conduttori in rame e tecnologia di rinforzo, che ha una forte resistenza al cortocircuito.

• Sicurezza e protezione ambientale: i trasformatori a secco sono privi di olio e non infiammabili, adatti ad aree densamente popolate; I trasformatori immersi in olio sono completamente sigillati e a prova di perdite e sono dotati di molteplici protezioni come valvole di rilascio della pressione e relè del gas.

• Manutenzione facile: il tipo completamente sigillato a bagno d'olio può eliminare la necessità di cambi d'olio durante il funzionamento; I trasformatori a secco richiedono sostanzialmente solo una regolare rimozione della polvere e un monitoraggio della temperatura.

V. Suggerimenti per la selezione

• Locale di distribuzione dell'energia esterno/indipendente/grande capacità (≥1000kVA) → Dare priorità al trasformatore trifase in olio (S13/S20/S22), che ha una buona economia e una forte capacità di sovraccarico.
• Interni/seminterrati/densamente popolati/requisiti di protezione antincendio elevati → È necessario un trasformatore trifase a secco (SCB14/SCB18), che sia privo di olio e più sicuro.
• Prestare attenzione al risparmio energetico nel funzionamento a lungo termine → Considerare il trasformatore a olio in lega amorfa (SH15) o il trasformatore a secco in lega amorfa (SCBH15).
• Aree con ampie fluttuazioni di carico o tensione instabile → Tipo di regolazione della tensione di carico opzionale (serie SZ).

VI. Scoperte tecnologiche e ottimizzazione delle prestazioni

Negli ultimi anni, il nostro Paese ha ottenuto risultati di fama mondiale nello sviluppo di trasformatori di potenza trifase. Prendendo come esempio il primo trasformatore di potenza da 220 kV del paese con la capacità di un milione di unità trifase più grande, il team di ricerca e sviluppo è riuscito a superare con successo il problema del surriscaldamento delle parti strutturali causato da elevate perdite di flusso magnetico attraverso innovativi metodi di calcolo elettromagnetico e l'ottimizzazione della struttura degli avvolgimenti. Allo stesso tempo, l'applicazione della nuova struttura di guida dell'olio di raffreddamento e della tecnologia di schermatura magnetica ha notevolmente migliorato l'efficiente dissipazione del calore del prodotto e le capacità di funzionamento a basse perdite. Queste scoperte tecnologiche non solo colmano il divario nazionale, ma portano anche il livello di produzione del mio Paese nel campo dei trasformatori ad alta tensione e di grande capacità in prima linea nel mondo.

In termini di materiali e design, i trasformatori di nuova generazione utilizzano generalmente lamiere di acciaio al silicio a basse perdite e il processo di impregnazione sotto pressione (VPI), che riduce efficacemente la corrente a vuoto e le scariche parziali. Per condizioni di lavoro complesse, alcuni prodotti introducono anche strutture di schermatura elettromagnetica multistrato e moduli di soppressione armonica ad alte prestazioni per controllare la distorsione armonica totale (THD) della tensione di uscita a un livello estremamente basso, fornendo una garanzia di potenza pura e stabile per la produzione di precisione, apparecchiature mediche e altri campi che hanno requisiti severi sulla qualità dell'alimentazione.

VII. Scenari applicativi diversificati e sviluppo personalizzato

L’applicazione dei trasformatori di potenza trifase ha già sfondato l’ambito delle reti elettriche tradizionali ed è stata profondamente integrata in vari scenari emergenti e speciali. Nel campo delle nuove energie, che si tratti dell'incremento e della connessione alla rete del fotovoltaico distribuito, o dell'alimentazione elettrica resistente all'umidità e al calore dei parchi eolici, trasformatori speciali hanno dimostrato una forte adattabilità ambientale; nella cooperazione industriale transnazionale, i trasformatori trifase personalizzati sono diventati un "ponte" per garantire il funzionamento stabile delle apparecchiature importate in risposta alle differenze negli standard di rete nei diversi paesi (come l'adattamento della tensione delle reti elettriche di Cina e India).

Affrontando ambienti difficili come altitudini elevate e differenze di temperatura estreme, i moderni trasformatori garantiscono un funzionamento affidabile a lungo termine in condizioni di aria rarefatta e forti raggi ultravioletti ottimizzando i condotti dell'aria di raffreddamento, migliorando l'isolamento e le capacità anti-UV e adottando design anti-corrosione da nebbia salina. Inoltre, con l'integrazione della tecnologia IoT, i trasformatori intelligenti dotati di moduli di comunicazione 5G sono stati in grado di realizzare il monitoraggio dei dati cloud in tempo reale, l'avviso di guasti e la diagnosi remota, promuovendo la trasformazione del funzionamento e della manutenzione delle apparecchiature da "riparazione passiva" a "prevenzione attiva".

VIII. Trasformazione green e prospettive future

Spinti dall'obiettivo del "doppio carbonio", gli standard di efficienza energetica dei trasformatori di potenza trifase vengono aggiornati in modo completo. Gli ultimi standard nazionali dividono l’efficienza energetica dei trasformatori in più livelli. I prodotti di efficienza energetica di primo livello possono recuperare in breve tempo la differenza del prezzo di investimento iniziale grazie alla loro perdita di rame e ferro estremamente bassa. Allo stesso tempo, la promozione e l’applicazione di materiali isolanti rispettosi dell’ambiente (come l’olio di esteri sintetici e l’olio di silicone) hanno effettivamente ridotto il rischio di inquinamento del suolo e dell’acqua causato da perdite di olio minerale.

Guardando al futuro, i trasformatori di potenza trifase non saranno più solo apparecchiature di conversione di potenza statica, ma si evolveranno in una direzione più intelligente, ecologica e flessibile. Con il rapido sviluppo della trasmissione di potenza UHV, delle microreti intelligenti e dei sistemi di accumulo dell’energia, i trasformatori di potenza trifase continueranno a svolgere un ruolo fondamentale insostituibile nella costruzione di un nuovo sistema energetico pulito, efficiente e sicuro.
